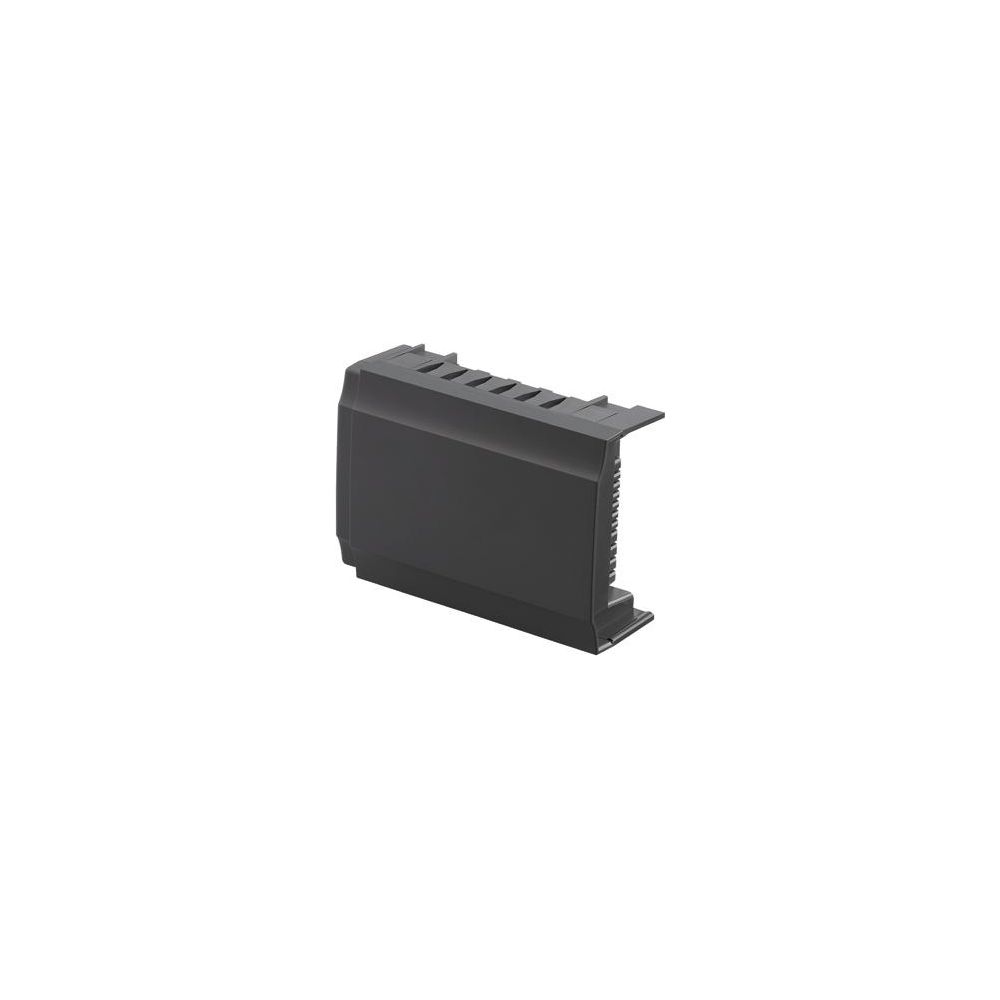

Uponor Smatrix Base Stern-Modul, M-141 Bus, 8X, 1071651
Der Uponor Smatrix Base Stern-Modul M-141 Bus ist ein 6-Kanal Erweiterungsmodul aus der Smatrix Base Serie, das die Anschlussmöglichkeiten für Flächenheizungs- und -kühlungssysteme erweitert. Es ermöglicht die flexible Anbindung von bis zu sechs Raumfühlern oder Raumthermostaten über eine Sternverdrahtung an das Bus-System. Das Modul ist ideal als Erweiterung für Uponor Smatrix Base Regelmodule X-145 Bus oder X-147 Bus und für den Einsatz in Steuerungssets für Fußbodenheizungen konzipiert.
Welche Funktionen bietet das Stern-Modul für die Systemintegration?
Das M-141 Stern-Modul dient der Zuführung einer Sternverdrahtung an das Bus-System und ermöglicht den Anschluss sowie die Signalaufnahme von bis zu sechs Raumfühlern. Es erweitert die Anschlussmöglichkeiten von Uponor Smatrix Base Controllern, insbesondere der Modelle X-145 Bus und X-147 Bus. Die Verbindung zum Base Regelmodul erfolgt über ein separates Smatrix Bus-Kabel.
Wie erfolgt die Installation und welche technischen Merkmale zeichnen das Modul aus?
Das Stern-Modul M-141 Bus unterstützt eine flexible Verdrahtung in Sterntopologie und kann sowohl als Erweiterung zu einem Smatrix Base Regelmodul als auch zur Einzelmontage verwendet werden. Die Installation erfordert eine 4-Draht Bus Installation. Die Kommunikation basiert auf einem robusten RS485 Serial Bus-Protokoll. Das Modul besitzt die Schutzklasse IP20 und ist in dunkelgrau (RAL 7015) gehalten, wodurch es für den Einsatz in geschützten Innenräumen geeignet ist.
Technische Daten
- Kanäle: 6
- Anschlussmöglichkeiten: Bis zu 6 Raumfühler/Raumthermostate
- Verdrahtung: Sterntopologie (Sternverdrahtung)
- Kommunikationsprotokoll: Robust RS485 serial bus
- Bus-Anforderung: 4-Draht Bus Installation
- Schutzklasse: IP20
- Farbe: Dunkelgrau (RAL 7015)
Das Uponor Smatrix Base Stern-Modul M-141 Bus ist eine zentrale Komponente zur flexiblen Erweiterung von Flächenheizungs- und -kühlungssystemen. Mit seinen sechs Kanälen und der Unterstützung für bis zu sechs Raumthermostate ermöglicht es eine präzise Temperaturregelung. Die robuste RS485 Bus-Kommunikation und die Schutzklasse IP20 ermöglichen eine zuverlässige Systemintegration und eine effiziente Steuerung Ihrer Fußbodenheizung.
Lieferumfang
- 1x 6-Kanal Stern Modul M-141
- 1x Befestigungsmaterial
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Smatrix Base |
| Hersteller-Produktgruppe | Uponor Smatrix Base PRO / Style |
| Hersteller-Artikelnummer | 1071651 |
| Hersteller | Uponor |
| Artikelnummer | UPONOR-1071651 |
| EAN-13 | 4021598130630 |
| Gewicht | 0,272 kg |
| Typ Satz | Steuerungsset Fußbodenheizung |
| WEEE-Nr. | 16532378 |
