Wilo Atmos GIGA N Trockenläufer-Normpumpe, 400V, PN 16
638 weitere Ausführungen verfügbar
Leistung
Nennweite
Typ
Beschreibung
Wilo Atmos GIGA N Trockenläufer-Normpumpe 100/250-7,5/4, 400V, DN 125/100, PN 16, 7,5kW
Die Wilo-Atmos GIGA-N ist das Einstiegsmodell für Trockenläuferpumpen. Die große Variantenvielfalt in puncto Motoren und Werkstoffe und ihr weiter Temperaturbereich von -20 bis +140 °C macht sie zum Allrounder für unterschiedlichste Anwendungen.
Die auf den Dauerbetrieb ausgelegte Pumpe gewährleistet dank korrosionsbeständiger Beschichtungen und wartungsfreie Kugellager eine hohe Lebensdauer. Im Falle der Wartung sorgt die Ausbaukupplung für einen möglichst schnellen Austausch der Gleitringdichtung. Die Wilo-Atmos GIGA-N ist mittels Wilo-EFC Umrichter in der Drehzahl regelbar. Sie kann mit Temperatur- und Schwingungsüberwachung der Pumpenlager ausgestattet werden, um drohende Ausfälle frühzeitig erkennbar zu machen.
Wilo bietet hierzu ergänzende zugeschnittene Serviceangebote von der Inbetriebnahme bis zur Wartung – und mit dem Rundum-Sorglos-Paket WiloCare gewährleistet die Wilo-Fernüberwachung optimale Betriebssicherheit.
Werkstoffe Pumpengehäuse: Grey cast iron
Laufrad: Grey cast iron
Laterne: Grey cast iron
Welle: Stainless steel
Wellendichtung: AQ1EGG
Betriebsdaten Fördermedium: Propylene glycol
Min. Medientemperatur: -20 oC
Max. Medientemperatur: 140 oC
Maximaler Betriebsdruck: 16 bar
Max. Umgebungstemperatur: 40 oC
Mindesteffizienzindex (MEI): 0.4
Motordaten Netzanschluss: Spannungstoleranz: Motor-Effizienzklasse: Motornennleistung: 7500 W
Nenndrehzahl: 1460 U/Min
Nennstrom: 13.9 A
Leistungsfaktor: 0.8
Motorwirkungsgrad: 90.5
Motorwirkungsgrad: 90.8
Motorwirkungsgrad: 90.6
Schutzart: Isolationsklasse: F
Einbaumaße Saugseitiger Rohranschluss: DN 125
Druckseitiger Rohranschluss: DN 100
Bestellinformationen Fabrikat: Gewicht netto ca.: 306 kg
Produktbezeichnung: Atmos GIGA-N
100/250-7,5/4 Artikelnummer: 6086228
Einstufige Kreiselpumpe als Grundplattenpumpe nach EN 733, mit axialem Saugstutzen und radialem Druckanschluss, für Fundamentaufstellung. Pumpe mit Stützfuß und angeflanschtem Lagerträger, Kupplung, Kupplungsschutz und Motor auf gemeinsamer Grundplatte montiert.
IEC-Motor mit 3 Kaltleiterfühlern. Wellenabdichtung durch drehrichtungsunabhängige Faltenbalg-Gleitringdichtung. Grauguss-Gehäuse, Edelstahl-Welle, Grauguss-Laufrad. Serienmäßige Kataphorese-Beschichtung aller medienberührten Gusskomponenten.
Kupplungsvarianten:
- Ausbaukupplung (Standard)
- Elastische Kupplung (Variante P5, gegen Minderpreis)
Laufradvarianten (gegen Mehrpreis):
- Bronze
- Edelstahl
HINWEIS
Die Elastische Kupplung enthält kein Distanzstück.
Die Ausbaukupplung ist eine elastische Kupplung mit Distanzstück. Das Distanzstück reduziert die Wartungskosten und es entfällt eine erneute Motorausrichtung beim Wechsel der Gleitringdichtung.
Werkstoffe
- Pumpengehäuse: Grauguss
- Laufrad: Grauguss
- Laterne: Grauguss
- Welle: Edelstahl
- Wellendichtung: AQ1EGG
Betriebsdaten
- Fördermedium: Propylenglykol, Ethylenglykol, Wasser
- Min. Medientemperatur: -20 °C
- Max. Medientemperatur: 140 °C
- Maximaler Betriebsdruck: 16 bar
- Max. Umgebungstemperatur: 40 °C
- Mindesteffizienzindex (MEI): 0.4
Motordaten
- Netzanschluss: 3~400 V, 50 Hz
- Spannungstoleranz: ±10 %
- Motor-Effizienzklasse: IE3
- Motornennleistung: 7500 W
- Nenndrehzahl: 1460 U/Min
- Nennstrom: 13.9 A
- Leistungsfaktor: 0.8
- Motorwirkungsgrad 50%: 90.5 %
- Motorwirkungsgrad 75%: 90.8 %
- Motorwirkungsgrad 100%: 90.6 %
- Schutzart: IP55
- Isolationsklasse: F

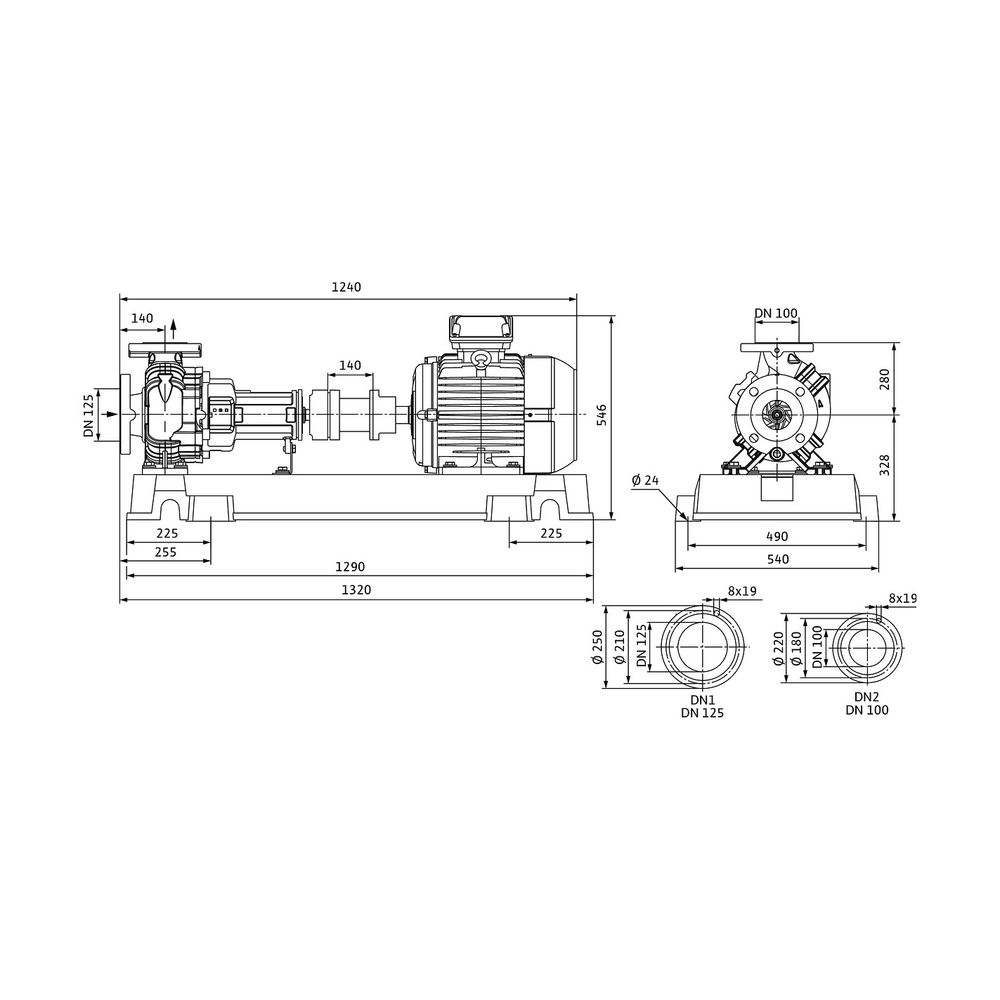

Einbaumaße
- Saugseitiger Rohranschluss: DN 125
- Druckseitiger Rohranschluss: DN 100
Bestellinformationen
- Fabrikat: Wilo
- Gewicht netto ca.: 306 kg
- Produktbezeichnung: Atmos GIGA-N 100/250-7,5/4
- Artikelnummer: 6086228
- Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.
- Anwendungen bei der Bewässerung, Gebäudetechnik, allgemeine Industrie, Kraftwerke etc.
Einstufige Kreiselpumpe als Grundplattenpumpe nach EN 733, mit axialem Saugstutzen und radialem Druckanschluss, für Fundamentaufstellung. Pumpe mit Stützfuß und angeflanschtem Lagerträger, Kupplung, Kupplungsschutz und Motor auf gemeinsamer Grundplatte montiert. IEC-Motor mit 3 Kaltleiterfühlern. Wellenabdichtung durch drehrichtungsunabhängige Faltenbalg-Gleitringdichtung. Grauguss-Gehäuse, Edelstahl-Welle, Grauguss-Laufrad. Serienmäßige Kataphorese-Beschichtung aller medienberührten Gusskomponenten. Kupplungsvarianten: Ausbaukupplung (Standard) Elastische Kupplung (Variante P5, gegen Minderpreis) Laufradvarianten (gegen Mehrpreis): Bronze Edelstahl HINWEIS Die Elastische Kupplung enthält kein Distanzstück. Die Ausbaukupplung ist eine elastische Kupplung mit Distanzstück. Das Distanzstück reduziert die Wartungskosten und es entfällt eine erneute Motorausrichtung beim Wechsel der Gleitringdichtung.
Technische Daten
| Hersteller-Warengruppe | Wilo-Stratos PICO plus |
| Hersteller-Serie | Atmos GIGA-N |
| Hersteller-Produktgruppe | Wilo-Atmos GIGA-N |
| Hersteller-Modellnummer | 100/250-7,5/4 |
| Hersteller-Artikelnummer | 6086228 |
| Hersteller | Wilo |
| Anschluss Auslassseite | Flansch |
| Anschluss Einlassseite | Flansch |
| Anschlussstandard Auslassseite | EN 1092-2 |
| Anschlussstandard Einlassseite | EN 1092-2 |
| Anzahl der Phasen | 3 |
| Artikelnummer | WILO-6086228 |
| Bemessungsspannung | 400 |
| Drehzahl | 1460 |
| Druckstufe Flanschanschluss Auslassseite | PN 16 |
| Druckstufe Flanschanschluss Einlassseite | PN 16 |
| EAN-13 | 4048482978789 |
| Flanschform | rund |
| Frequenz | 50 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 248,403711 |
| Gewicht | 319 kg |
| Höhe Druckseite | 546 |
| Isolationsklasse nach IEC | F |
| Länge Mitte Druck-/Sauganschluss | 140 |
| Max Arbeitsdruck | 16 |
| Max Förderhöhe | 29,64 |
| Max Volumenstrom | 212,2 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 140 |
| Mindesteffizienzindex (MEI) | 0,4 |
| Mittenabstand Druckflansch | 140 |
| Motor-Energieeffizienzklasse | IE3 |
| Motorausgangsleistung (P2) | 7,5 |
| Nenndurchmesser, Anschluss Auslassseite | DN 100 |
| Nenndurchmesser, Anschluss Einlassseite | DN 125 |
| Nennstrom | 13,9 |
| Normmotor | ja |
| Pumpenlänge | 1320 |
| Rohraußendurchmesser, Anschluss Auslassseite | 100 |
| Rohraußendurchmesser, Anschluss Einlassseite | 125 |
| Schutzart (IP) | IP55 |
| Umgebungstemperatur | -15 - 40 |
| Volumenstrom (BEP) | 158,6 |
| Werkstoff des Gebläserads/Laufrads | Gusseisen |
| Werkstoff des Pumpengehäuses | Gusseisen |
| Werkstoffgüte des Pumpengehäuses | Gusseisen GG 25 (GJL-250) |
| Werkstoffgüte Gebläserad/Laufrad | Gusseisen EN-GJL-200 (GG 20) |
| WEEE-Nr. | DE82996796 |
