Wilo DrainLift BOX Überflur-Hebeanlage, 230V, d. 110/40mm, PN 1,5
11 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Leistung
Typ
6093969
1.396,00 €
15 - 20 Werktage
370 W
32/8E O
6093971
1.786,50 €
15 - 20 Werktage
550 W
32/11E O
6093968
2.009,20 €
15 - 20 Werktage
370 W
32/8D
6093977
2.304,20 €
15 - 20 Werktage
550 W
32/11HD E O
6093972
2.489,10 €
15 - 20 Werktage
550 W
32/11D
6093974
2.760,20 €
15 - 20 Werktage
550 W
32/11HDD
6093970
2.788,50 €
15 - 20 Werktage
370 W
32/8DS
Beschreibung
Wilo DrainLift BOX Überflur-Hebeanlage 40/11E O, 230V, d. 110/40mm, PN 1,5, 600W
Betriebsdaten Fördermedium: Drainage
Zulässiger Anwendungsbereich Medientemperatur: 3 oC
Max. Medientemperatur, kurzzeitig bis 3 Min.: 40 oC Umgebungstemperatur: 3 oC
Maximaler Betriebsdruck: 1.4 bar
Max. zulässiger Druck in der Druckleitung: 1.7 bar Produktdaten Bruttovolumen des Behälters: 113 l
Schaltvolumen: 29 l
Betriebsart (ausgetaucht): Höhe: 880 mm
Länge: 705 mm
Breite: 720 mm
Diagonalmaß: 720 mm
Motordaten Netzanschluss: Spannungstoleranz: Motornennleistung: 600 W
Nenndrehzahl: 2900 U/Min
Nennstrom: 4.1 A
Isolationsklasse: F
Schutzart Motor: Kabel Länge Anschlusskabel: 5 m
Kabeltyp: Kabelquerschnitt: 3G1 mm2
Netzstecker: CEE7/7 (Schuko)
Werkstoffe Behälter: PE
Pumpengehäuse: Grey cast iron
Laufrad: PK-GF30
Welle: Stainless steel
Motorgehäuse: Stainless steel
Einbaumaße Saugseitiger Rohranschluss: d 110
Druckseitiger Rohranschluss: d 40
Anschluss Entlüftung: d 110
Bestellinformationen Fabrikat: Produktbezeichnung: DrainLift BOX
40/11E O Gewicht netto ca.: 33 kg
Artikelnummer: 6093975
Kompakte, vollautomatisch arbeitende Abwasser-Hebeanlage für die Überflurinstallation innerhalb von Gebäuden.
Fördermedium
Zur Sammlung und Förderung in häuslichen Bereichen von:
- Abwasser ohne Fäkalien
Abwasserförderung nach 12050
Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-2.
Konstruktion
Gas- und wasserdichter Sammelbehälter aus Kunststoff mit ablagerungsfreiem Innenraum. Zwei um 180° versetzte DN 100-Anschlüsse für den Zulauf sowie die Entlüftung und Kabelführung. Der Druckanschluss ist 90° seitlich versetzt zu den beiden Anschlüssen angeordnet. Für eine einfache Wartung der Anlage dient der Deckel als Revisionsöffnung.
Abwasserpumpe mit Wirbelrad und vertikalem Gewindeanschluss. Hydraulikgehäuse aus Grauguss, Laufrad aus Kunststoff. Oberflächengekühlter 1~-Motor mit integriertem Betriebskondensator und selbstschaltender thermischer Motorüberwachung. Motorgehäuse aus Edelstahl. Ölgefüllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring, pumpenseitig eine Gleitringdichtung verbaut. Lösbares Anschlusskabel mit Schwimmerschalter und angebautem Stecker (CEE 7/7).
Die Niveausteuerung erfolgt über den angebauten Schwimmerschalter an der Pumpe. Das Schaltniveau „Pumpe Ein/Aus“ ist durch die Kabellänge des Schwimmerschalters voreingestellt.
Lieferumfang
- Kunststoffschacht mit eingebauter Verrohrung
- Verrohrung mit Rückflussverhinderer
- Pumpe mit Schwimmerschalter und Stecker
- Druckschlauch (Innendurchmesser: 40 mm/1,5 in; Länge: 7 cm/2,8 in) inkl. Schlauchschellen
- O-Ring zur Abdichtung der Behälterabdeckung und als Geruchsverschluss
- Behälterabdeckung (KG-Muffenstopfen)
- Befestigungsmaterial für Auftriebssicherung
- Einbau- und Betriebsanleitung
Betriebsdaten
- Fördermedium: Schmutzwasser, Wasser, Schmutzwasser - ohne Fäkalien
Zulässiger Anwendungsbereich
- Medientemperatur: 3 °C
- Max. Medientemperatur, kurzzeitig bis 3 Min.: 40 °C
- Umgebungstemperatur: 3 °C
- Maximaler Betriebsdruck: 1.4 bar
- Max. zulässiger Druck in der Druckleitung: 1.7 bar
Produktdaten
- Bruttovolumen des Behälters: 113 l
- Schaltvolumen: 29 l
- Betriebsart (ausgetaucht): S3-20%
- Höhe: 880 mm
- Länge: 705 mm
- Breite: 720 mm
- Diagonalmaß: 720 mm
Motordaten
- Netzanschluss: 1~230 V, 50 Hz
- Spannungstoleranz: ±10 %
- Motornennleistung: 600 W
- Nenndrehzahl: 2900 U/Min
- Nennstrom: 4.1 A
- Isolationsklasse: F
- Schutzart Motor: IP68
Kabel
- Länge Anschlusskabel: 5 m
- Kabeltyp: H07RN-F
- Kabelquerschnitt: 3G1 mm²
- Netzstecker: CEE 7/7 (Schuko)
Werkstoffe
- Behälter: PE
- Pumpengehäuse: Grauguss
- Laufrad: PK-GF30
- Welle: Edelstahl
- Motorgehäuse: Edelstahl

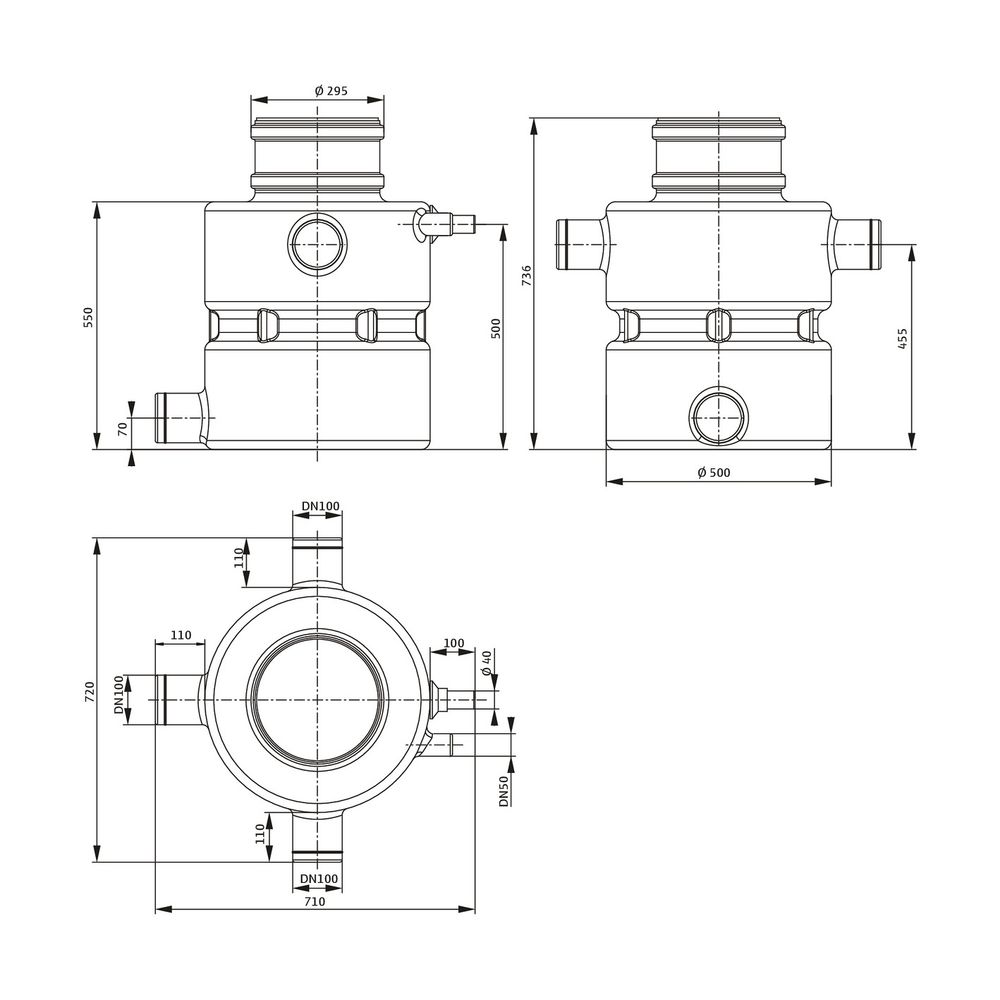

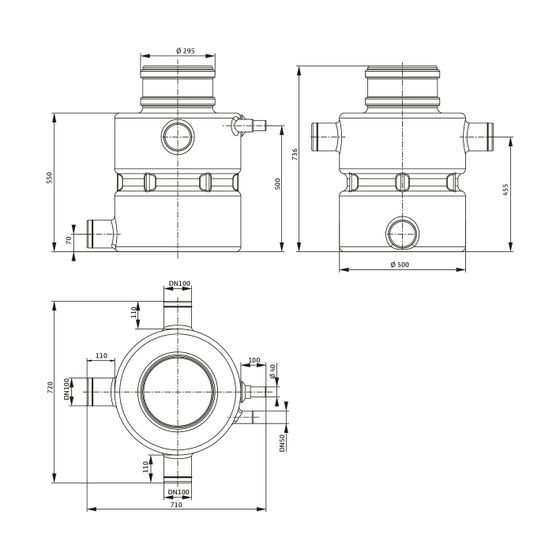

Einbaumaße
- Saugseitiger Rohranschluss: Ø 110
- Druckseitiger Rohranschluss: Ø 40
- Anschluss Entlüftung: Ø 110
Bestellinformationen
- Fabrikat: Wilo
- Produktbezeichnung: DrainLift BOX-40/11E O
- Gewicht netto ca.: 33 kg
- Artikelnummer: 6093975
-
Als Hebeanlage innerhalb von Gebäuden (Überflureinbau)
-
Als Pumpenschacht innerhalb von Gebäuden (Unterflureinbau)
-
Zur rückstausicheren Entwässerung von
-
Ablaufstellen unterhalb der Rückstauebene
-
Ablaufstellen, die nicht über das natürliche Gefälle entwässert werden können.
Kompakte, vollautomatisch arbeitende Abwasser-Hebeanlage für die Überflurinstallation innerhalb von Gebäuden. Fördermedium Zur Sammlung und Förderung in häuslichen Bereichen von: Abwasser ohne Fäkalien Abwasserförderung nach 12050 Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-2. Konstruktion Gas- und wasserdichter Sammelbehälter aus Kunststoff mit ablagerungsfreiem Innenraum. Zwei um 180o versetzte DN 100-Anschlüsse für den Zulauf sowie die Entlüftung und Kabelführung. Der Druckanschluss ist 90o seitlich versetzt zu den beiden Anschlüssen angeordnet. Für eine einfache Wartung der Anlage dient der Deckel als Revisionsöffnung. Abwasserpumpe mit Wirbelrad und vertikalem Gewindeanschluss. Hydraulikgehäuse aus Grauguss, Laufrad aus Kunststoff. Oberflächengekühlter 1x-Motor mit integriertem Betriebskondensator und selbstschaltender thermischer Motorüberwachung. Motorgehäuse aus Edelstahl. Ölgefüllte Dichtungskammer mit doppelter Abdichtung: motorseitig ist ein Wellendichtring, pumpenseitig eine Gleitringdichtung verbaut. Lösbares Anschlusskabel mit Schwimmerschalter und angebautem Stecker (CEE 7/7). Die Niveausteuerung erfolgt über den angebauten Schwimmerschalter an der Pumpe. Das Schaltniveau 'Pumpe Ein/Aus' ist durch die Kabellänge des Schwimmerschalters voreingestellt. Lieferumfang Kunststoffschacht mit eingebauter Verrohrung Verrohrung mit Rückflussverhinderer Pumpe mit Schwimmerschalter und Stecker Druckschlauch (Innendurchmesser: 40 mm/1,5 in, Länge: 7 cm/2,8 in) inkl. Schlauchschellen O-Ring zur Abdichtung der Behälterabdeckung und als Geruchsverschluss Behälterabdeckung (KG-Muffenstopfen) Befestigungsmaterial für Auftriebssicherung Einbau- und Betriebsanleitung
Technische Daten
| Hersteller-Warengruppe | Abwasser, Hebeanlagen Schmutz. |
| Hersteller-Serie | DrainLift Box |
| Hersteller-Produktgruppe | Wilo-DrainLift Box |
| Hersteller-Modellnummer | BOX-40/11E O |
| Hersteller-Artikelnummer | 6093975 |
| Hersteller | Wilo |
| Anschluss Auslassseite | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschlussstandard Auslassseite | ISO 228-1 |
| Anzahl der Phasen | 1 |
| Anzahl der Pumpen | 1 |
| Artikelnummer | WILO-6093975 |
| Aufgenommene Motorleistung (P1) pro Motor | 0,93 |
| Bauhöhe | 880 |
| Baulänge | 720 |
| Bautiefe | 705 |
| Behältervolumen | 113 |
| Bemessungsspannung | 230 |
| Drehzahl | 2900 |
| Druckstufe Flanschanschluss Auslassseite | PN 10 |
| EAN-13 | 4062679242873 |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Frequenz | 50 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 51,681309 |
| Gewicht | 55 kg |
| Isolationsklasse nach IEC | F |
| Max Arbeitsdruck | 1,4 |
| Max Förderhöhe | 13 |
| Max Partikelgröße | 40 |
| Max Volumenstrom | 14,5 |
| Mediumtemperatur (Dauerbetrieb) | 3 - 40 |
| Motorausgangsleistung (P2) | 0,6 |
| Nennbetriebsart | S3 20 % 1 min |
| Nenndurchmesser, Anschluss Auslassseite | 1 1/2 Zoll (40) |
| Nennstrom | 4,1 |
| Rohraußendurchmesser, Anschluss Auslassseite | 40 |
| Schutzart (IP) | IP68 |
| Umgebungstemperatur | 3 - 40 |
| Volumenstrom (BEP) | 11,99 |
| Werkstoff des Pumpengehäuses | Gusseisen |
| Werkstoffgüte des Behälters | PE-40 |
| Werkstoffgüte des Pumpengehäuses | Gusseisen EN-GJL-200 (GG 20) |
| WEEE-Nr. | 82996796 |
