Wilo Stratos GIGA Trockenläufer-Hocheffizienz-Einzelpumpe 2.0-I 125/1-14/5,5-S1, 400V, DN 125, PN 16, 5,5kW

Der Einsatz der hocheffizienten Wilo-Stratos GIGA2.0-I empfiehlt sich immer dann, wenn es gilt, große Wassermengen über große Förderhöhen zu bewegen. Die smarte Trockenläuferpumpe in Inline-Ausführung bietet eine einfache Einbindung in die Gebäudeautomation, Betriebsdatenerfassung und zeitgemäße Optionen für mobile Zugriffe via Wilo-Smart Connect. Die Grüne-Knopftechnologie und das große Display ermöglichen in Verbindung mit dem Einstellungsassistenten eine einfache und intuitive Bedienung. Die hohe Energieeffizienz des Gesamtsystems resultiert aus dem intelligenten Zusammenspiel aus IE5 EC-Motortechnologie und bewährter Pumpenhydraulik mit einem MEI ≥0,7 oder ≥0,4 je nach Pumpentyp. Innovative Regelungsfunktionen wie Multi-Flow Adaptation ermöglichen eine bedarfsgerechte Regelung durch ein intelligentes Zusammenspiel von Primär- und Sekundärpumpen. Die neuartige Antriebstechnologie in Verbindung mit bewährter Pumpenhydraulik bietet hohe Zuverlässigkeit.

Hocheffizienz-Inlinepumpe mit EC-Motor der Effizienzklasse IE5 gemäß IEC 60034-30-2, hydraulischem Mindesteffizienzindex MEI ≥ 0,7 oder MEI ≥ 0,4 (je nach Pumpentyp) und elektronischer Leistungsanpassung in Trockenläufer-Bauart. Die Pumpe ist ausgeführt als einstufige Niederdruck-Kreiselpumpe mit Flanschanschluss und Gleitringdichtung. Die Stratos GIGA2.0-I ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen konzipiert.

Konstruktion ...-S1:

• Einstufige Niederdruck-Kreiselpumpe mit ungeteilter in Blockbauweise oder geteilter Welle (je nach Pumpentyp)
• Spiralgehäuse in Inline-Bauart (Saug- und Druckstutzen mit gleichen Flanschen in einer Linie)
• Flansche PN 16 - nach EN 1092-2
• Druckmessanschlüsse (R 1/8) für angebauten Differenzdruckgeber (Ausführung ...-R1 ohne Differenzdruckgeber)
• Pumpengehäuse und Motorflansch serienmäßig mit Kataphoresebeschichtung
• Gleitringdichtung S1 empfohlen bei Wasser-Glykol-Gemischen mit Anteilen Glykol bis max. 50% Volumenanteil und einer Medientemperatur von -20 °C bis max. +90 °C ... +110 °C und auch bei Ölanteilen im Wasser-Glykol-Gemisch.
• Anschlussspannungen:
  • 3~440 V ±10% 50/60 Hz; 3~400 V ±10% 50/60 Hz; 3~380 V -5% +10% 50/60 Hz
  • Variante M-: 1~220 V ... 240 V (±10%), 50/60 Hz
• Erfüllung der Elektromagnetischen Verträglichkeit ohne zusätzliche Maßnahmen
  • Störaussendung für Wohnbereich gemäß EN 61800-3:2018
  • Störfestigkeit für Industriebereich gemäß EN 61800-3:2018

Regelarten:

• Permanente, automatische Leistungsanpassung an den Anlagenbedarf ohne Sollwertvorgabe Wilo-Dynamic Adapt plus (Werkseinstellung).
• Konstante Temperatur (T-const.)
• Konstante Differenztemperatur (dT-const.)
• Bedarfsgerechte Volumenstromoptimierung der Zubringerpumpe durch Vernetzung und Kommunikation mit mehreren Sekundärpumpen (Multi-Flow Adaptation).
• Konstanter Volumenstrom (Q-const.)
• Variabler Differenzdruck (dp-v) mit der Option der nominellen Betriebspunkteingabe Q und H
• Konstanter Differenzdruck (dp-c)
• Differenzdruckregelung dp-c an einem entfernten Punkt im Rohrnetz (Schlechtpunktregelung)
• Konstante Drehzahl (n-const.)
• Benutzerdefinierte PID-Regelung

Funktionen:

• Auswahl des Anwendungsbereichs im Einstellungsassistenten
• Wärmemengenerfassung
• Kältemengenerfassung
• Einstellbare Volumenstrombegrenzung durch QLimit-Funktion (Q****min. und Qmax.)
• Betriebsarten Doppelpumpe: Haupt-/Reservebetrieb, wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v
• Automatische Abschaltung der Pumpe bei Null-Durchfluss-Erkennung (No-Flow Stop)
• Umschaltung zwischen Heiz- und Kühlbetrieb (automatisch, extern oder manuell)
• Speichern und Wiederherstellen der konfigurierten Pumpeneinstellungen (3 Wiederherstellungspunkte)
• Anzeige des aktuellen Betriebspunkts im hydraulischen Kennfeld
• Korrektur von viskosen Fördermedien über Anpassung der Viskosität und Dichte
• Störmeldungs-/Warnmeldungsanzeige in Klartext inklusive Abhilfeempfehlung
• Integrierter Motorvollschutz

Anzeige im "Home-Screen" des graphischen Displays:

• Aktuell eingestellte Regelungsart
• Aktueller Sollwert
• Aktueller Volumenstrom (nur bei angeschlossenem Differenzdrucksensor)
• Aktuelle Medientemperatur (nur bei angeschlossenem Temperatursensor)
• Aktuelle Leistungsaufnahme
• Kumulierter elektrischer Verbrauch

Ausführung:

• 4 konfigurierbare analoge Eingänge : 0-10 V, 2-10 V, 0-20 mA, 4-20 mA und handelsüblicher PT1000 (nur an zwei analogen Eingängen); Spannungsversorgung mit +24 V DC
• 2 konfigurierbare digitale Eingänge (Ext. OFF, Ext. Min, Ext. Max, Heizen/Kühlen, Manuelle Übersteuerung (Gebäudeautomation abgekoppelt), Bediensperre (Tastensperre und Fernbedienungs-Konfigurationsschutz))
• 2 konfigurierbare Melderelais für Betriebs- und Störmeldungen
• Steckplatz für Wilo-CIF-Module mit Schnittstellen für Gebäudeautomation GA (Optionales Zubehör: CIF-Module Modbus RTU, BACnet MS/TP, LON, PLR, CAN)
• Wilo Net als Wilo-Systembus zur Kommunikation von Wilo-Produkten untereinander, z.B. Multi-Flow Adaptation; Doppelpumpenbetrieb
• Automatischer Notbetrieb bei besonderen Zuständen (Pumpendrehzahl definierbar) z.B. bei Ausfall der Buskommunikation oder von Sensorwerten
• Drehbares graphisches Farb-Display (4,3 Zoll) mit Bedienung über Ein-Knopf-Handbedienebene
• Bluetooth-Schnittstelle über Wilo-Smart Connect Modul BT
• Auslesen und Einstellen von Betriebsdaten sowie z.B. Erstellen eines Inbetriebnahmeprotokolls über Bluetooth-Schnittstelle mittels Wilo Assistant App
• Doppelpumpenmanagement integriert (Doppelpumpen sind fertig verdrahtet), bei Verwendung von 2 Einzelpumpen als Doppelpumpeneinheit, Verbindung über WILO Net
• Kabelbrucherkennung bei analogem Signal (in Verbindung mit 2-10 V oder 4-20 mA)
• Zeitstempel für Fehler/Warnungen und historische Betriebsdaten
• Permanenter Betriebsdatenspeicher
• Serienmäßige Kondensatablaufbohrungen im Motorgehäuse (bei Auslieferung verschlossen)
• Entlüftungsventil an der Laterne

Lieferumfang:

• Pumpe
• Wilo-Smart Connect Modul BT
• Kabelverschraubungen mit Dichteinsätzen
• Einbau- und Betriebsanleitung und Konformitätserklärung

Zubehör (muss gesondert bestellt werden):

3 Konsolen mit Befestigungsmaterial für Fundamentaufbau

• Blindflansche für Doppelpumpengehäuse
• Montagehilfe für Gleitringdichtung (inkl. Montagebolzen)
• Zur Anbindung an die Gebäudeautomation:
  • CIF-Modul PLR
  • CIF-Modul LON
  • CIF-Modul BACnet MS/TP
  • CIF-Modul Modbus RTU
  • CIF-Modul CANopen
  • CIF-Modul Ethernet Multiprotocol (Modbus TCP, BACnet/ IP)
  • Anschluss M12 RJ45 CIF Ethernet
• Differenzdruckgeber DDG 2 ... 10V
• Differenzdruckgeber DDG 4 ... 20mA
• Temperatursensor PT1000 AA
• Fühlerhülsen für den Einbau von Temperatursensoren in die Rohrleitung

Betriebsdaten

• Fördermedium: Wasser, Ethylenglykol, Propylenglykol
• Min. Medientemperatur: -20 °C
• Max. Medientemperatur: 140 °C
• Min. Umgebungstemperatur: -30 °C
• Max. Umgebungstemperatur: 50 °C
• Maximaler Betriebsdruck: 16 bar
• Mindesteffizienzindex (MEI): 0.7

Antrieb

• Netzanschluss: 3~400 V, 50/60 Hz
• Motor-Effizienzklasse: IE5
• Leistungsaufnahme: 5800 W
• Motornennleistung: 5500 W
• Strom (max): 10.3 A
• Drehzahl max.: 1820 U/Min
• Störaussendung: EN 61800-3
• Störfestigkeit: EN 61800-3
• Isolationsklasse: F
• Schutzart Motor: IP55
• Motorschutz: KLF integriert

Werkstoffe

• Pumpengehäuse: Grauguss
• Laufrad: Grauguss
• Welle: Edelstahl
• Wellendichtung: Q1Q1X4GG
• Laterne: 5.1301/EN-GJL-250 KTL-beschichtet

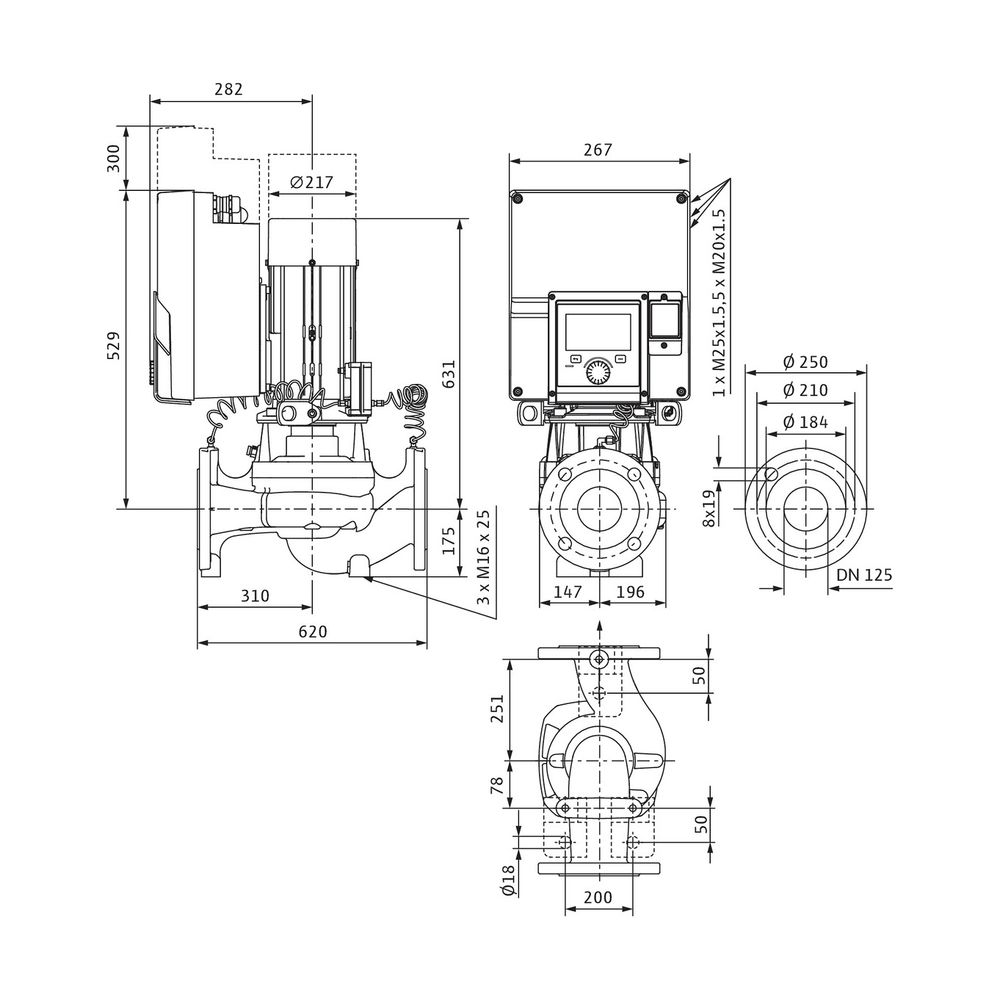

Einbaumaße

• Saugseitiger Rohranschluss: DN 125
• Druckseitiger Rohranschluss: DN 125
• Baulänge: 620 mm

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: Stratos GIGA2.0-I 125/1-14/5,5-S1
• Gewicht netto ca.: 128 kg
• Artikelnummer: 2204840

Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.
