Beschreibung

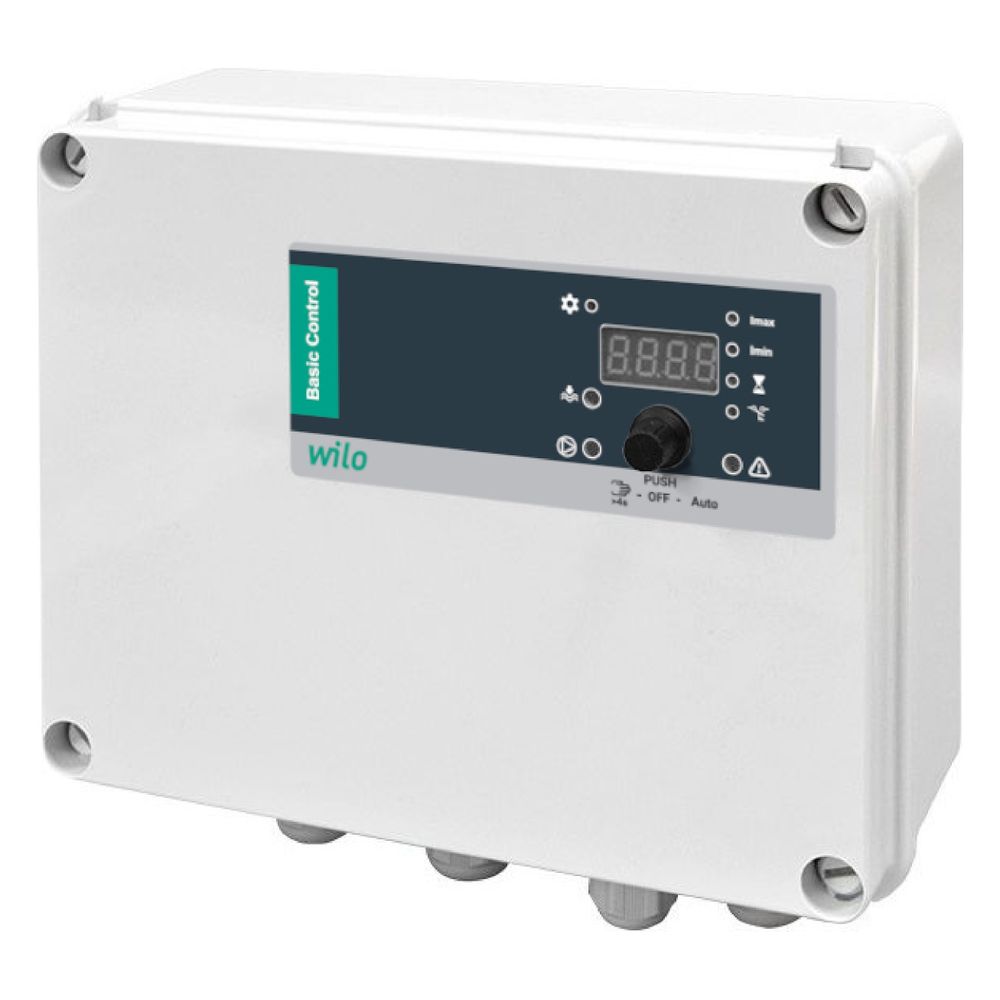

Wilo Wilo-Schaltgerät für Basisregelung BE-WP-1x16A-MT34-DOL, mikroprozessorgesteuert
Technische Daten Max. Anzahl ansteuerbarer Pumpen: Phasen: 1 3
Nennspannung: 230/400 V
Netzfrequenz: 50 Hz
Min. Nennstrom: 0.5 A
Max. Nennstrom pro Pumpe: 16 A
Einschaltart: Direkt (DOL)
Schutzart: Länge: 110 mm
Breite: 255 mm
Höhe: 225 mm
Gewicht netto ca.: 1.8 kg
Fabrikat: Art.-Nr.: 4261867
Mikroprozessorgesteuertes Schaltgerät zur niveau- oder druckabhängigen Steuerung einer Tauchmotorpumpe mittels digitalen Signalgebern. Die einzelnen Parameter werden über eine vierstellige Anzeige in einer Sieben-Segment-Anzeige und einen Bedienknopf eingegeben.
Funktionen
- Betriebsarten „Auto“, „Manuell“ und „Aus“ über Bedienknopf wählbar
- Niveausteuerung mit einem Schwimmerschalter oder drei Elektroden
- Druckregelung mit einem Druckschalter
- Motor-Überstromschutz
- Pumpenkickfunktion
- Überwachung der Schaltfolge
- Überwachung der Phasen
Ausstattung
- Anzeige des aktuellen Betriebszustandes über vierstellige Anzeige in einer Sieben-Segment-Anzeige
- Störanzeige über LEDs
- Einstellung von Betriebsparametern über Bedienknopf
Eingänge
- Digitaleingang für Niveausteuerung oder Druckregelung:
- 1 Schwimmerschalter: Pumpe Ein/Aus
- 3 Elektroden: zwei Schaltpunkte und eine Erdung
- 1 Druckschalter: Pumpe Ein/Aus
- 1 digitaler Eingang für Extern Ein/Aus für Fernstart/-stop
Ausgänge
1 potentialfreier Kontakt für Alarmmeldung (ALARM)
Lieferumfang
- Schaltgerät
- Zwei Elektroden ohne Kabel
- Einbau- und Betriebsanleitung
Auslegung
- Die Spannungsversorgung für die externe Alarmmeldung muss bauseits erfolgen.
- Bei der Verwendung von zwei Schaltpunkten mit Elektroden ist bauseits eine zusätzliche Elektrode vorzusehen.
Technische Daten
- Max. Anzahl ansteuerbarer Pumpen: 1
- Phasen: 13
- Nennspannung: 230/400 V
- Netzfrequenz: 50 Hz
- Min. Nennstrom: 0.5 A
- Max. Nennstrom pro Pumpe: 16 A
- Einschaltart: Direkt (DOL)
- Schutzart: IP54
- Länge: 110 mm
- Breite: 255 mm
- Höhe: 225 mm
- Gewicht netto ca.: 1.8 kg
- Fabrikat: Wilo
- Art.-Nr.: 4261867
Technische Daten
| Hersteller-Warengruppe | Wilo-Drain LP |
| Hersteller-Serie | Schaltgerät BE-WP |
| Hersteller-Produktgruppe | Wilo-Zubehör für Wilo-Sub |
| Hersteller-Artikelnummer | 4261867 |
| Hersteller | Wilo |
| Anschlussspannung | 230 - 400 |
| Anzahl der Phasen | 0 |
| Artikelnummer | WILO-4261867 |
| EAN-13 | 4062679310749 |
| Ersatzteil | nein |
| Frequenz | 50 Hz |
| Gewicht | 2,1 kg |
| Schutzart (IP) | IP54 |
| Zubehör | ja |
| WEEE-Nr. | 82996796 |
