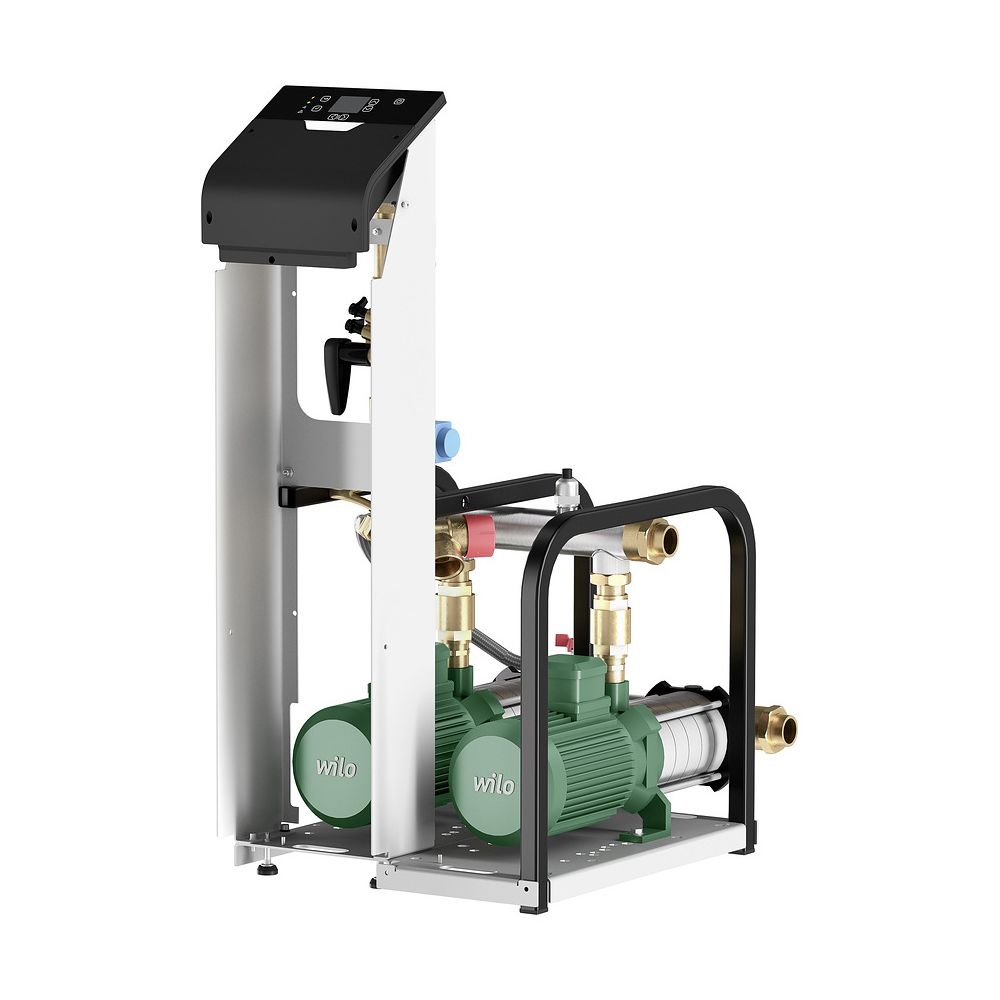

Wilo Sinum Druckhaltestation D80 mit Doppelpumpe, max. 16 bar, 400V

Wilo-Sinum ist die ideale Lösung für die Druckhaltung, Nachspeisung und Entgasung in geschlossenen Heizungsanlagen, in denen die Standardausrüstung mit einem Membranausdehnungsgefäß an ihre Grenzen stößt. Der Druckausdehnungsautomat für Pumpen umfasst eine integrierte Druckhalte-, Entgasungs- und Nachspeisefunktion in geschlossenen Heiz- und Kühlwasseranlagen. Die große Baureihe geschlossener Gefäßgrößen ermöglicht die Anpassung an eine Vielzahl von Anwendungen zur Gewährleistung eines konstanten Systemdrucks. Die Anlage bietet eine kontinuierliche Entgasung mit drei wählbaren Betriebsarten und kann dank der digitalen und analogen Eingänge optimal in eine bestehende Gebäudeleittechnik integriert werden.

Steuermodul zur Druckhaltung, Nachspeisung und Entgasung in geschlossenen Heiz- und Kühlkreisläufen gemäß EN 12828 und VDI 4708.

Der Druckhalteautomat besteht aus dem Pumpenmodul mit einer Einzel- oder Doppelpumpe, (Mono = Einzelpumpe, Double = zwei Pumpen parallel), einem flexiblen Anschlusssatz FCMV zum Grundgefäß (MV=Main Vessel) und bis zu vier Beistellgefäßen (AV=Auxiliary Vessel).

Hydraulik:

Das wartungsfreundliche Pumpenaggregat als ein integriertes geregeltes System steuert die Hauptfunktionen Druck halten, automatischer Nachspeisung und entgasen in mithilfe modernster selbstlernender Mikroelektronik. Über ein Multi Color Display in bedienerfreundlicher Höhe auf einem stabilen korrosionsbeschichtetem Metallgestell wird die Anlage parametriert und in Betrieb genommen.

Robuste Metallträger zum Schutz der Komponenten und für den problemlosen Transport zu schwer erreichbaren Stellen sind vormontiert.

Der Druckhalteautomat ist pumpengesteuert, wartungsarm und gleicht Druckschwankungen in Heiz- und Kühlsystemen effizient aus und entfernt Gas effektiv.

Die Gasbildung in der Anlage kann zu Schmutzansammlungen, Korrosion und Verschleiß führen, die Störungen und Effizienzverluste zur Folge haben.

Die integrierte Turbo-Entgasung ermöglicht eine stark erhöhte Entgasungskapazität.

Steuerelektronik:

Die anwenderfreundlich Steuereinheit zeigt alle Betriebs- und Fehlerzustände gut verständlich und in Klartext mit grafischer Systemdarstellung an.

Betriebsarten: Einzelpumpe, Zwei Pumpen als Redundanz sowie Verbundbetrieb von mehreren Druckhalteautomaten.

Mikroprozessorsteuerung, selbstlernend, mit grafischem Display. Menüführung in mehreren Sprachen.

Anbindung an die Gebäudeleittechnik ist ohne Zusatzausrüstung möglich.

Über Analogausgänge für Systemdruck und Gefäßniveau, Sammelstörmeldung sowie frei programmierbare diskrete Ausgangssignale (250 V Wechselstrom, max. 5 A, potentialfrei).

Alle Meldungen können ohne Zusatzmodule parametriert werden.

Weitere integrierte Konnektivität zur Gebäudeleittechnik:

• Modbus RTU via RS 485
• Modbus TCP via Ethernet
• BACnet via RS485 oder Ethernet

Canbus-Ports (paarweise verdrillt) zur Verbindung mehrerer Druckhaltestationen untereinander (Master/Slave onboard).

Bei Anlagen mit mehreren Pumpen und Ventilen sorgt die Ausgleichsfunktion dafür, dass die Laufzeit der Komponenten automatisch und gleichmäßig verteilt wird.

Der Druckhalteautomat führt während der Aufheiz- und Abkühlzyklen eine automatische Volumenkontrolle und Nachspeisung durch.

Besonderheiten/Produktvorteile:

• Einfache Installation dank intuitiver Menüführung im HMI, großem Display und selbstlernendem Mikroprozessor.
• Gebäudeleittechnik ohne Erweiterungsmodule
• Master/Slave ohne Zusatzmodul
• Druckhaltung in engen Grenzen +/- 0,2 bar
• Mehrsprachiges Menü
• Unterschiedliche Betriebsmodi gewährleisten eine kontinuierliche Entgasung.
• Fortschrittliche Technologie sorgt für niedrigen Stromverbrauch, lange Lebensdauer und einfache Wartung.
• Hoher Komfort durch volumetrische Kontrolle und automatische Nachspeisung während der Heiz- und Kühlzyklen.
• Modulares Design bietet hohe Installationsflexibilität.
• Sammelstörmeldung mittels potentialfreiem Kontakt
• Integration in bestehendes Building Management System durch digitale und analoge Ausgänge.
• Automatische Leckerkennung.
• Automatische Befüllung von Behälter und System.
• Ausgleichsfunktion für die Laufzeit der Komponenten

Betriebsdaten

• Max. Vorlauftemperatur im System: 105 °C

Technische Daten

• Installation: Vertical
• Koppelbar: ja
• Digitale Steuereinheit: ja
• Maximaler Betriebsdruck: 16 bar
• Max. Arbeitsdruck: 10.0
• Min. Arbeitsdruck: 4.7
• Min. Nachfülldruck: 4 bar
• Max. Nachfülldruck: 6 bar
• Min. Medientemperatur: 3 °C
• Max. Medientemperatur: 70 °C
• Min. Umgebungstemperatur: 3 °C
• Max. Umgebungstemperatur: 50 °C
• Max. Vorlauftemperatur im System: 105 °C
• Maximal erlaubtes Limit an Glycol in %: 50 %
• Min. Kesselleistung: 1400000 W
• Max. Kesselleistung: 9400000 W

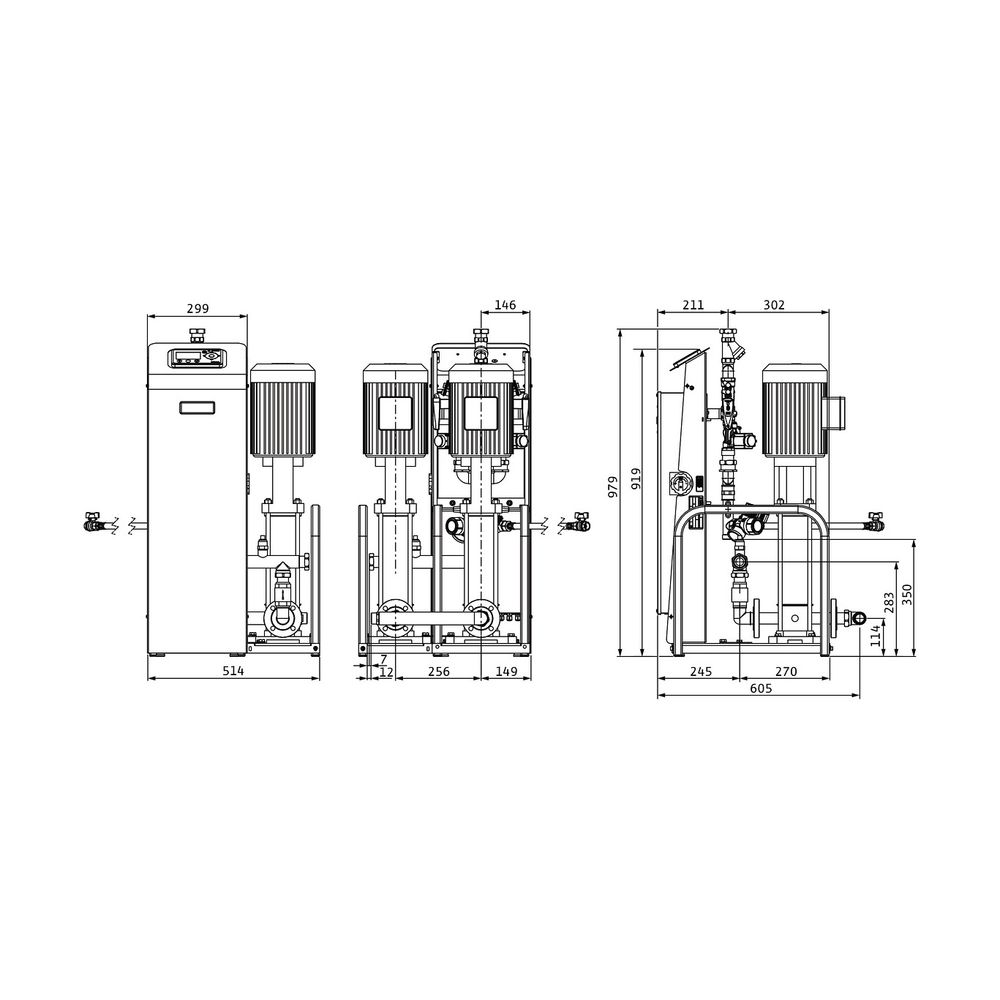

Anschluss

• Anschluss Eingang: G 1¼
• Anschluss Ausgang: G 1¼
• Anschluss zum Behälter: G 1
• Nachspeiseanschluss: Rp ½

Motordaten

• Netzfrequenz: 50 Hz
• Phasen: 3
• Nennspannung: 400 V
• Spannungstoleranz: ±10 %
• Nennstrom: 9.2 A
• Schutzart: IP54

Bestellinformationen

• EAN-Nummer: 4048482837888
• Art.-Nr.: 2198871
• Fabrikat: Wilo
• Gewicht netto ca.: 114.6 kg

• Geschlossene Heizungsanlagen (gemäß EN 12828)
• Kaltwasseranlagen
