Wilo Rexa BLOC Abwasserpumpe V05, 400V, PN 10, DN 50
3 weitere Ausführungen verfügbar
Beschreibung
Wilo Rexa BLOC Abwasserpumpe V05.32-196DAH132M2, 400V, PN 10, DN 50, 9,2kW
Ob in Zwischenpumpwerken, Sammelpumpstationen oder in der Kläranlage – die Abwasserpumpe der Baureihe Wilo-Rexa BLOC mit verstopfungsarmen Freistrom- oder Einkanallaufrädern ermöglicht einen betriebs- und überflutungssicheren Abwassertransport sogar im Dauerbetrieb. Dank serienmäßiger IE3-Normmotoren und hohem Gesamtwirkungsgrad werden die Energiekosten gering gehalten. Dank des „Back Pull-out Designs“ werden Wartungs- und Serviceeinsätze vereinfacht und die Betriebskosten minimiert.
(*in Anlehnung an IEC 60034-30-1)
Betriebsdaten Fördermedium: Water
Produktdaten Art der Laufradkonstruktion: Freistromlaufrad
Freier Kugeldurchgang der Hydraulik: 50 mm Maximaler Betriebsdruck: 5.27 bar
Medientemperatur: 3 oC
Umgebungstemperatur: -20 oC
Motordaten Motorbauart: Motor-Effizienzklasse: Netzanschluss: Spannungstoleranz: Leistungsfaktor: 0.88
Motornennleistung: 9200 W
Leistungsaufnahme: 10200 W
Nennstrom: 16.7 A
Anlaufstrom: 47 A
Einschaltart: Stern-Dreieck (Yd)
Anzahl der Pole: Nenndrehzahl: 2936 U/Min
Max. Schalthäufigkeit: 10
Isolationsklasse: F
Schutzart: Ausstattung/Funktion Motorschutz: 3 PTC-150o
Leckageüberwachung Dichtungskammer: nein
Leckageüberwachung Leckagekammer: nein
Werkstoffe Pumpengehäuse: Grey cast iron
Laufrad: Grey cast iron
Welle: Stainless steel
Wellendichtung: FKM
Material Dichtung: NBR
Motorgehäuse: Grey cast iron
Einbaumaße Saugseitiger Rohranschluss: DN 50
Druckseitiger Rohranschluss: DN 50
Bestellinformationen Fabrikat: Produktbezeichnung: Rexa BLOC
V05.32-196DAH132M2 Gewicht netto ca.: 135 kg
Artikelnummer: 6096168
Abwasserpumpe in Blockbauweise mit angebautem Normmotor für die stationäre Trockenaufstellung im Dauerbetrieb. Zur Förderung in gewerblichen Bereichen von: Rohabwasser Abwasser mit Fäkalien Schmutzwasser Hydraulik mit axialem Saugstutzen, radialem Druckstutzen und Lagerträger als abgeschlossene Einheit. Die Anschlüsse sind als Flanschverbindungen ausgeführt. Lagerträger mit Dichtungsund Leckagekammer zur Aufnahme von Medieneintritt durch die Abdichtung. Medien- und motorseitige Abdichtung über eine drehrichtungsunabhängige Gleitringdichtung. Die Dichtungskammer ist mit medizinischem Weißöl gefüllt, die Leckagekammer ist leer und zum Motor hin geschlossen. IEC-Normmotor in Bauform B5 als Drehstrommotor mit Motoreffizienzklasse IE3.
Abwasserpumpe in Blockbauweise mit angebautem Normmotor für die stationäre Trockenaufstellung im Dauerbetrieb. Zur Förderung in gewerblichen Bereichen von:
- Rohabwasser
- Abwasser mit Fäkalien
- Schmutzwasser
Hydraulik mit axialem Saugstutzen, radialem Druckstutzen und Lagerträger als abgeschlossene Einheit. Die Anschlüsse sind als Flanschverbindungen ausgeführt. Lagerträger mit Dichtungs- und Leckagekammer zur Aufnahme von Medieneintritt durch die Abdichtung. Medien- und motorseitige Abdichtung über eine drehrichtungsunabhängige Gleitringdichtung. Die Dichtungskammer ist mit medizinischem Weißöl gefüllt, die Leckagekammer ist leer und zum Motor hin geschlossen. IEC-Normmotor in Bauform B5 als Drehstrommotor mit Motoreffizienzklasse IE3.
Betriebsdaten
- Fördermedium: Wasser, Schmutzwasser, Schmutzwasser - fäkalienhaltig, Schmutzwasser - ohne Fäkalien
Produktdaten
- Hydrauliktyp: Freistromlaufrad
- Freier Kugeldurchgang der Hydraulik: 50 mm
- Maximaler Betriebsdruck: 5.27 bar
- Medientemperatur: 3 °C
- Umgebungstemperatur: -20 °C
Motordaten
- Motorbauart: TEFC
- Motor-Effizienzklasse: IE3
- Netzanschluss: 3~400 V, 50 Hz
- Spannungstoleranz: ±10 %
- Leistungsfaktor: 0.88
- Motornennleistung: 9200 W
- Leistungsaufnahme: 10200 W
- Nennstrom: 16.7 A
- Anlaufstrom: 47 A
- Einschaltart: Stern-Dreieck (YΔ)
- Anzahl der Pole: 2
- Nenndrehzahl: 2936 U/Min
- Max. Schalthäufigkeit: 10
- Isolationsklasse: F
- Schutzart: IP55
Ausstattung/Funktion
- Motorschutz: 3 PTC-150°
- Leckageüberwachung Dichtungskammer: nein
- Leckageüberwachung Leckagekammer: nein
Werkstoffe
- Pumpengehäuse: Grauguss
- Laufrad: Grauguss
- Welle: Edelstahl
- Wellendichtung: Q1Q1VGG
- Material Dichtung: FKM
- Motorgehäuse: Grauguss

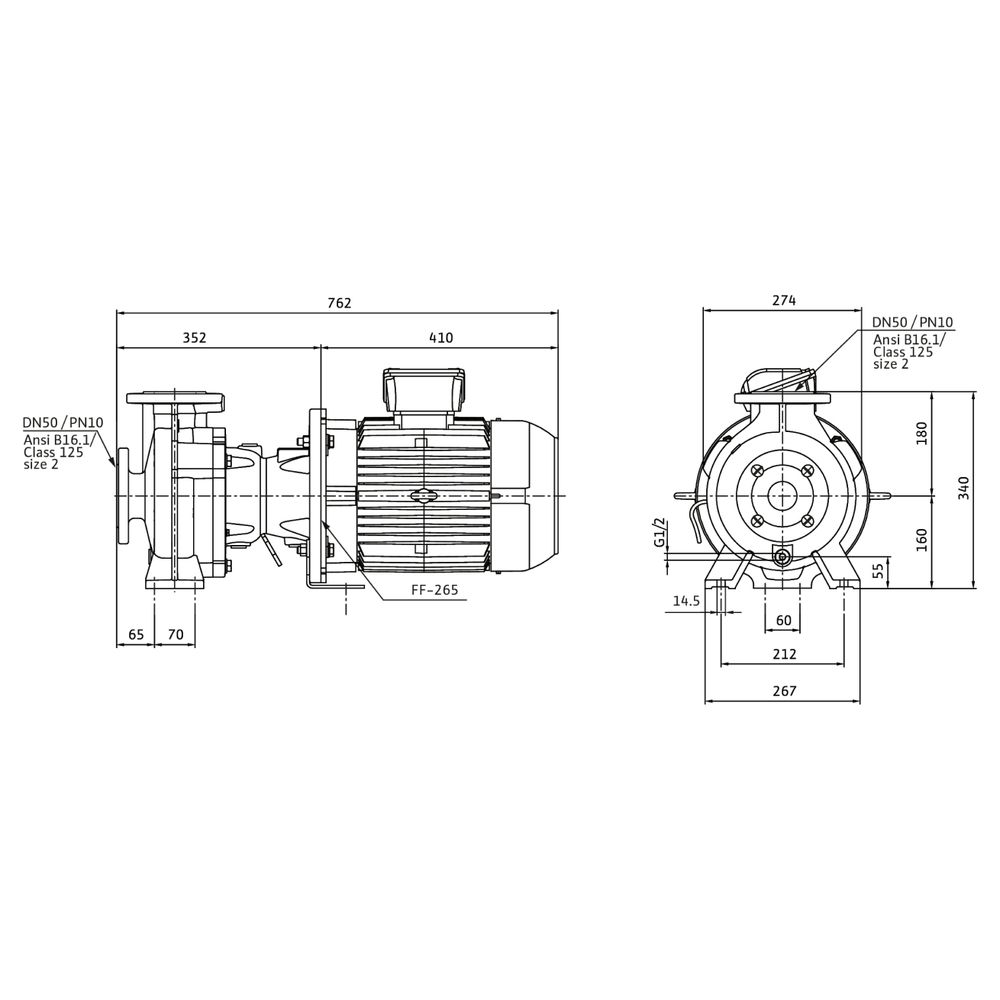

Einbaumaße
- Saugseitiger Rohranschluss: DN 50
- Druckseitiger Rohranschluss: DN 50
Bestellinformationen
- Fabrikat: Wilo
- Produktbezeichnung: Rexa BLOC-V05.32-196DAH132M2
- Gewicht netto ca.: 135 kg
- Artikelnummer: 6096168
Technische Daten
| Hersteller-Warengruppe | Schmutzwasserpumpe |
| Hersteller-Serie | Rexa BLOC |
| Hersteller-Produktgruppe | Wilo-RexaBloc RE |
| Hersteller-Artikelnummer | 6096168 |
| Hersteller | Wilo |
| Anschluss Auslassseite | Flansch |
| Anschluss Einlassseite | Flansch |
| Anschlussstandard Auslassseite | EN 1092-2 |
| Anschlussstandard Einlassseite | EN 1092-2 |
| Anzahl der Phasen | 3 |
| Artikelnummer | WILO-6096168 |
| Aufgenommene Motorleistung (P1) pro Motor | 10,2 |
| Bemessungsspannung | 400 |
| Drehzahl | 2936 |
| Druckstufe Flanschanschluss Auslassseite | PN 10 |
| Druckstufe Flanschanschluss Einlassseite | PN 10 |
| EAN-13 | 4062679329666 |
| Flanschform | rund |
| Frequenz | 50 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 307,93038 |
| Gewicht | 154 kg |
| Isolationsklasse nach IEC | F |
| Max Arbeitsdruck | 5,27 |
| Max Förderhöhe | 47,91 |
| Max Partikelgröße | 50 |
| Max Volumenstrom | 66,77 |
| Mediumtemperatur (Dauerbetrieb) | 3 - 70 |
| Mit Motor | ja |
| Mit Schneidwerk | nein |
| Motor-Energieeffizienzklasse | IE3 |
| Motorausgangsleistung (P2) | 9,2 |
| Nenndurchmesser, Anschluss Auslassseite | DN 50 |
| Nenndurchmesser, Anschluss Einlassseite | DN 50 |
| Nennstrom | 16,7 |
| Pumpenlänge | 762 |
| Rohraußendurchmesser, Anschluss Auslassseite | 50 |
| Rohraußendurchmesser, Anschluss Einlassseite | 50 |
| Schutzart (IP) | IP55 |
| Umgebungstemperatur | -20 - 40 |
| Volumenstrom (BEP) | 44,51 |
| Werkstoff des Gebläserads/Laufrads | Gusseisen |
| Werkstoff des Pumpengehäuses | Gusseisen |
| Werkstoffgüte des Pumpengehäuses | Gusseisen GG 25 (GJL-250) |
| Werkstoffgüte Gebläserad/Laufrad | Gusseisen GG 25 (GJL-250) |
| WEEE-Nr. | 82996796 |
