Wilo Helix2.0-VE Hochdruck-Kreiselpumpe 3601-1/16/E/KS/3, DN 65, 4kW, 400V, PN 16

Wilo-Helix2.0-VE ist die neue Generation vertikaler mehrstufiger Pumpen für Kaltwasser-Anwendungen und vielfältig einsetzbar. Der Frequenzumrichter mit sechs Regelungsarten bietet zusammen mit dem IE5 EC-Motor eine optimale Anpassung an eine Vielzahl von Druckbedingungen und Fördermengen. Das Ergebnis ist eine hohe Energieeffizienz sowohl in geschlossenen als auch in offenen Systemen. Die bewährte Helix Edelstahl-Hydraulik bietet zudem eine hohe Betriebssicherheit.

Ein Farb-Display mit klarer Menüführung und die vertraute Grüne-Knopf-Technologie ermöglichen eine einfache Inbetriebnahme und Bedienung der Pumpe. Sie lässt sich beliebig über analoge und digitale Schnittstellen sowie CIF-Module in die Gebäudeautomation integrieren.

Hocheffiziente, normalsaugende Hochdruck-Kreiselpumpe in vertikaler Bauart mit Inline-Anschlüssen, ausgestattet mit elektronisch geregeltem EC-Motor der Energieeffizienzklasse IE5 entsprechend der IEC 60034-30-2.

Der Anschluss der Pumpen- und Motorwelle erfolgt mittels Schalenkupplung. Ein gesondertes Laternen-Kugellager stellt die optimale Aufnahme von Axialkräften sicher. Spezielle, fest angebaute Hebeösen ermöglichen den einfachen Einbau der Pumpe.

Die Pumpe ist geeignet für die Wasserversorgung, Wasserverteilung und Druckerhöhung, für industrielle Umwälzsysteme, Prozesswasser, geschlossene Kühlkreisläufe und Heizungsanwendungen. Sie kann auch in Waschanlagen sowie für die Bewässerung verwendet werden.

Regelungsarten:

• Festdrehzahl n-c: manuell mit dem grünen Knopf oder mit Hilfe externer Signale
• Konstanter Druck p-c, konstanter Differenzdruck ∆p-c, variabler Druck p-v, variabler Differenzdruck ∆p-v: Druckregelung mit Sensor, Sollwerteinstellung mit grünem Knopf oder mit Hilfe externer Signale
• PID-Regelung: Andere konstante Regelungsvariablen (Temperatur, Volumenstrom, Druck …) mit Sensor, Sollwerteinstellung mit grünem Knopf oder mithilfe externer Signale

Das Elektronikmodul bietet verschiedene Funktionen:

• Erkennung des Maximaldruckgrenzwerts
• Erkennung des Minimaldruckgrenzwerts
• Wassermangelerkennung durch Ansaugsensor
• Nullmengentest (offener Kreis)
• No-Flow Stop (geschlossener Kreis)
• Trockenlauferkennung
• Berechnung des Volumenstroms mithilfe eines Differenzdrucksensors
• Pumpen-Kick
• Fehler- und Warncodes
• Überlastschutz
• Steckplatz für Wilo CIF-Module PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) für die Anbindung an die Gebäudeautomation
• Grüne LED zeigt den Pumpenstatus an
• Blaue LED zeigt an, dass die Pumpe von außen über eine Schnittstelle geregelt wird
• Zugangssperre

Analogeingang:

• IN (AI 1): Eingang, Sensorsignal 4 … 20 mA, 0 … 10 V, 0 … 20 mA oder 2 … 10 V
• IN (AI 2): Eingang, Sollwert 0 … 20 mA, 0 … 10 V, 4 … 20 mA oder 2 … 10 V

Digitaler Eingang IN (DI 1):

• Extern AUS
• Wassermangelerkennung durch binären Eingang

Doppelpumpen-Management (zwei Einzelpumpen)

• Haupt-/Reservebetrieb
• Pumpentausch im Haupt-/Reservebetrieb nach 24 Stunden oder automatischer Störumschaltung
• Kabelgebundene Verbindung über Wilo Net

Besonderheiten/Produktvorteile

• IE5 EC-Motor und integrierter Frequenzumrichter in Kombination mit hocheffizienter Helix-Hydraulik
• 2"-LCD-Farbdisplay, Wilo Grüne-Knopf-Technologie und Soft-Button mit Zurück-Funktion. Das übersichtliche Pumpenmenü ermöglicht eine komfortable Einstellung der Pumpe.
• Analoge und digitale Schnittstelle sowie CIF-Modul
• Intelligente Regelung mit verschiedenen Regelungsarten einschließlich integriertem Doppelpumpen-Management
• Wirkungsgradoptimierte, lasergeschweißte und hocheffiziente 2D-/3D-Hydraulik (mit Volumenstrom- und Entgasungsoptimierung)
• Korrosionsbeständige Laufräder, Leiträder und Stufengehäuse
• Hydraulik mit Volumenstrom- und Entgasungsoptimierung
• Volumenstrom- und NPSH-optimiertes Pumpengehäuse
• Wartungsfreundliche Bauart
• Trinkwasserzulassung für Pumpen mit mediumberührenden Teilen aus Edelstahl (EPDM-Ausführung)

Lieferumfang

• Hochdruck-Kreiselpumpe Helix2.0-VE
• Einbau- und Betriebsanleitung
• Helix2.0-VE 2 – 16 (PN 16-Ausführung mit Ovalflanschen): Edelstahl-Gegenflansche mit dazugehörigen Schrauben, Muttern und Dichtungen

Hinweise zur Bauart

• Die Baureihe Helix2.0-VE ist je nach Ausführung mit einer anwenderfreundlichen Gleitringdichtung (X-Seal) in Kartuschen-Bauweise sowie mit einer serienmäßigen Dichtung für eine einfache Wartung bzw. mit einer serienmäßigen Gleitringdichtung ausgestattet.
• Für Pumpen in den Ausführungen PN 16 und PN 25 sind runde Gegenflansche aus Grauguss oder Edelstahl, Schrauben, Muttern und Dichtungen als Zubehör erhältlich.
• Die Ausbaukupplung ermöglicht einen schnellen und einfachen Austausch der Gleitringdichtung ohne Ausbau des Motors (ab 5,5 kW).
• Optional einsteckbare Wilo CIF-Module PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) für die Anbindung an die Gebäudeautomation
• Optionaler Anschluss für M12 RJ45 CIF Ethernet
• Sensoren sind als Zubehör erhältlich: Differenzdruckset 4–20 mA und Relativdruckset 4–20 mA
• Bypass-Sets sind als Zubehör erhältlich

Betriebsdaten

• Fördermedium: Wasser

Produktdaten

• Min. Medientemperatur: -30 °C
• Max. Medientemperatur: 120 °C
• Min. Umgebungstemperatur: 0 °C
• Max. Umgebungstemperatur: 50 °C
• Maximaler Betriebsdruck: 16 bar
• Maximaler Zulaufdruck: 16 bar
• Mindesteffizienzindex (MEI): 0.7

Motordaten

• Elektromagnetische Verträglichkeit: EN 61000-6-1, -2, -3, -4
• Netzanschluss: 3~380 V, 50/60 Hz3~400 V, 50/60 Hz3~440 V, 50/60 Hz
• Spannungstoleranz: 400/50:+/-10%, 380/60:+/-10%, 440/60:+/-10%
• Motornennleistung: 4000 W
• Motor-Effizienzklasse: IE5
• Nennstrom: 6.9 A
• Isolationsklasse: F
• Schutzart: IP55

Werkstoffe

• Pumpengehäuse: Edelstahl
• Laufrad: Edelstahl
• Welle: Edelstahl
• Wellendichtung: BQ1EGG
• Material Dichtung: EPDM
• Material Stufenkammer: Edelstahl

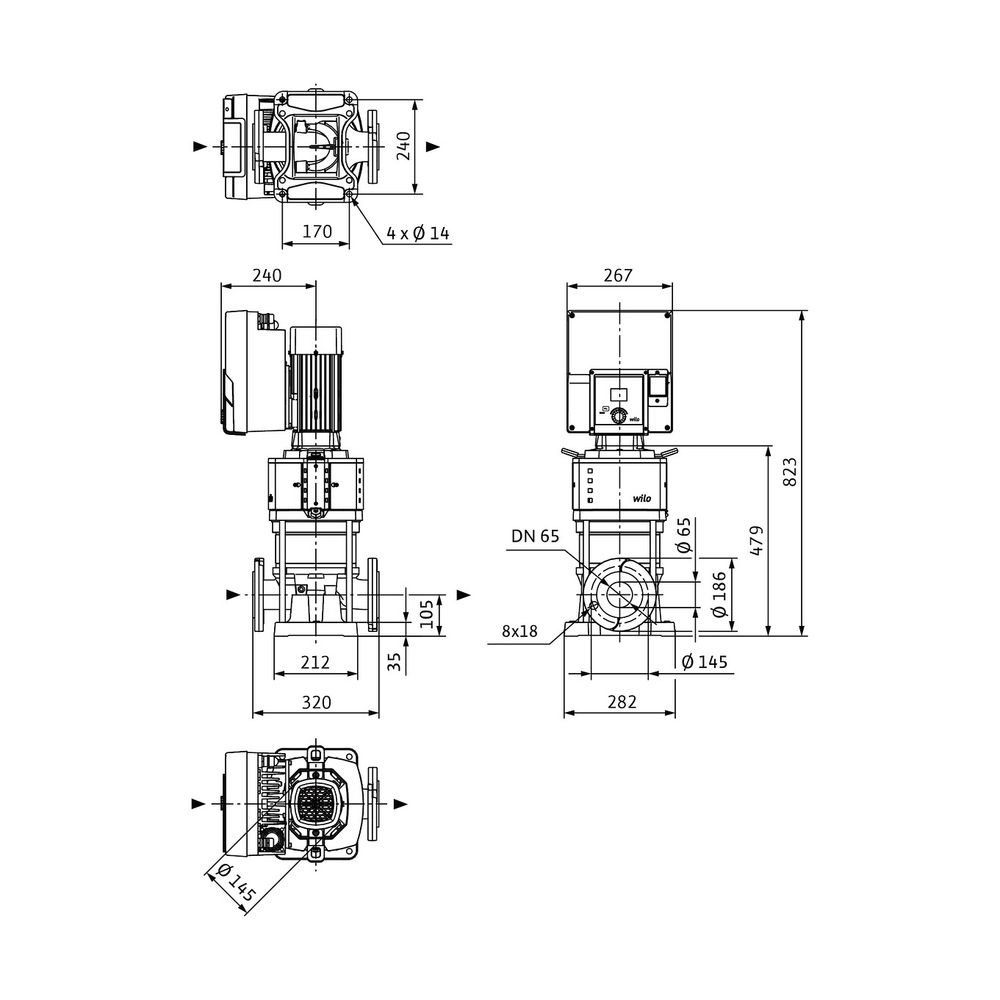

Einbaumaße

• Saugseitiger Rohranschluss: DN 65
• Druckseitiger Rohranschluss: DN 40

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: Helix2.0-VE 3601-1/16/E/KS/3
• Gewicht netto ca.: 48 kg
• Artikelnummer: 4251159

• Wasserversorgung und Druckerhöhung
• Industrielle Umwälzanlagen
• Prozesswasser
• Geschlossene Kühlkreisläufe
• Heizung
• Waschanlagen
• Bewässerung
