Wilo Medana Hochdruck-Kreiselpumpe CV1, PN 16
100 weitere Ausführungen verfügbar
Anschluss
Leistung
Nenndruck
Spannung
Typ
Beschreibung
Wilo Medana Hochdruck-Kreiselpumpe CV1-L.409-1/E/G/16O, 2,5kW, 3x460V, G 1", PN 16
Betriebsdaten Fördermedium: Water
Produktdaten Min. Medientemperatur: -20 oC
Max. Medientemperatur: 120 oC
Max. Umgebungstemperatur: 50 oC
Maximaler Betriebsdruck: 16 bar
Maximaler Zulaufdruck: 6 bar
Mindesteffizienzindex (MEI): 0.7
Motordaten Netzanschluss: Spannungstoleranz: Motornennleistung: 2500 W
Motor-Effizienzklasse: Nennstrom: 4.5 A
Nenndrehzahl: 3500 U/Min
Motorwirkungsgrad: 87.7
Motorwirkungsgrad: 88.8
Motorwirkungsgrad: 86.5
Isolationsklasse: F
Schutzart: Werkstoffe Pumpengehäuse: Stainless steel
Laufrad: Stainless steel
Welle: Stainless steel
Wellendichtung: BQ1EGG
Material Dichtung: EPDM
Einbaumaße Saugseitiger Rohranschluss: G 1
Druckseitiger Rohranschluss: G 1
Bestellinformationen Fabrikat: Produktbezeichnung: Medana CV1
L.409-1/E/G/16O Gewicht netto ca.: 28 kg
Artikelnummer: 4240505
Normalsaugende vertikale Hochdruck-Kreiselpumpe in Inline-Bauform.
Pumpe in kompakter Bauart mit durchgehender Motor-Pumpenwelle und drehrichtungsunabhängiger Gleitringdichtung. Stufenkammern, Lauf- und Leiträder sind aus Edelstahl. Pumpen-Grundplatte aus kataphoresebeschichtetem Gusseisen mir Ovalflanschanschlüssen.
Die Pumpe ist geeignet für den Einsatz in der Wasserversorgung und Druckerhöhung, in industriellen Umwälzsystemen sowie in Prozesswasserkreisläufen und geschlossenen Kühlkreisläufen. Sie kann zudem in Feuerlöschanlagen, Waschanlagen, Bewässerung sowie für die Regenwassernutzung verwendet werden.
Besonderheiten/Produktvorteile
- Geeignet für Trinkwasseranwendungen und spezielle Anwendungen dank Edelstahlkonstruktion
- Platzsparendes, kompaktes und robustes Pumpendesign
- Geeignet für den Einsatz bei Umgebungstemperaturen von bis zu 50 °C und erweitertem Anwendungsbereich, insbesondere für die Systemintegration
Lieferumfang
- Mehrstufige vertikale Pumpe Wilo-Medana CV1-L
- Ovalgegenflansche aus Edelstahl Rp 1 bis Rp 2" mit dazugehörigen Schrauben, Muttern und Dichtungen
- Einbau- und Betriebsanleitung
Bauart
- Pumpe in Inline-Bauart mit durchgehender Motor-/Pumpenwelle
- Pumpenhydraulik und Pumpengehäuse aus 1.4301 (AISI 304)
- Pumpenlaufräder, Stufenkammern, Welle und Pumpengehäuse aus 1.4404 (AISI316L) Edelstahl auf Anfrage. Pumpengehäuse aus 1.4404 (AISI316L) nur erhältlich mit DIN-Rundflansch
- Ovalflanschanschluss
- DIN-Rundflansch oder Victaulic-Anschluss erhältlich auf Anfrage
- Wechselstrom- oder Drehstrommotor
- Motorschutz ist optional für 3~-Motoren verfügbar. Diese Option ist für den Einsatz mit externem Frequenzumrichter erforderlich
- Wechselstrommotor ausgestattet mit Kondensator mit integriertem thermischem Motorschutz (inkl. automatischer Wiedereinschaltung)
- Trinkwasserzulassung für Pumpen mit mediumberührenden Teilen aus Edelstahl (EPDM-Ausführung)
- Bypass-Sets sind als Zubehör erhältlich
Betriebsdaten
- Fördermedium: Wasser
Produktdaten
- Min. Medientemperatur: -20 °C
- Max. Medientemperatur: 120 °C
- Min. Umgebungstemperatur: -15 °C
- Max. Umgebungstemperatur: 50 °C
- Maximaler Betriebsdruck: 16 bar
- Maximaler Zulaufdruck: 6 bar
- Mindesteffizienzindex (MEI): 0.7
Motordaten
- Netzanschluss: 3~460 V, 60 Hz
- Spannungstoleranz: ±10 %
- Motornennleistung: 2500 W
- Motor-Effizienzklasse: -
- Nennstrom: 4.5 A
- Nenndrehzahl: 3500 U/Min
- Motorwirkungsgrad 50%: 87.7 %
- Motorwirkungsgrad 75%: 88.8 %
- Motorwirkungsgrad 100%: 86.5 %
- Isolationsklasse: F
- Schutzart: IP55
Werkstoffe
- Pumpengehäuse: Edelstahl
- Laufrad: Edelstahl
- Welle: Edelstahl
- Wellendichtung: BQ1EGG
- Material Dichtung: EPDM
- Material Stufenkammer: Edelstahl

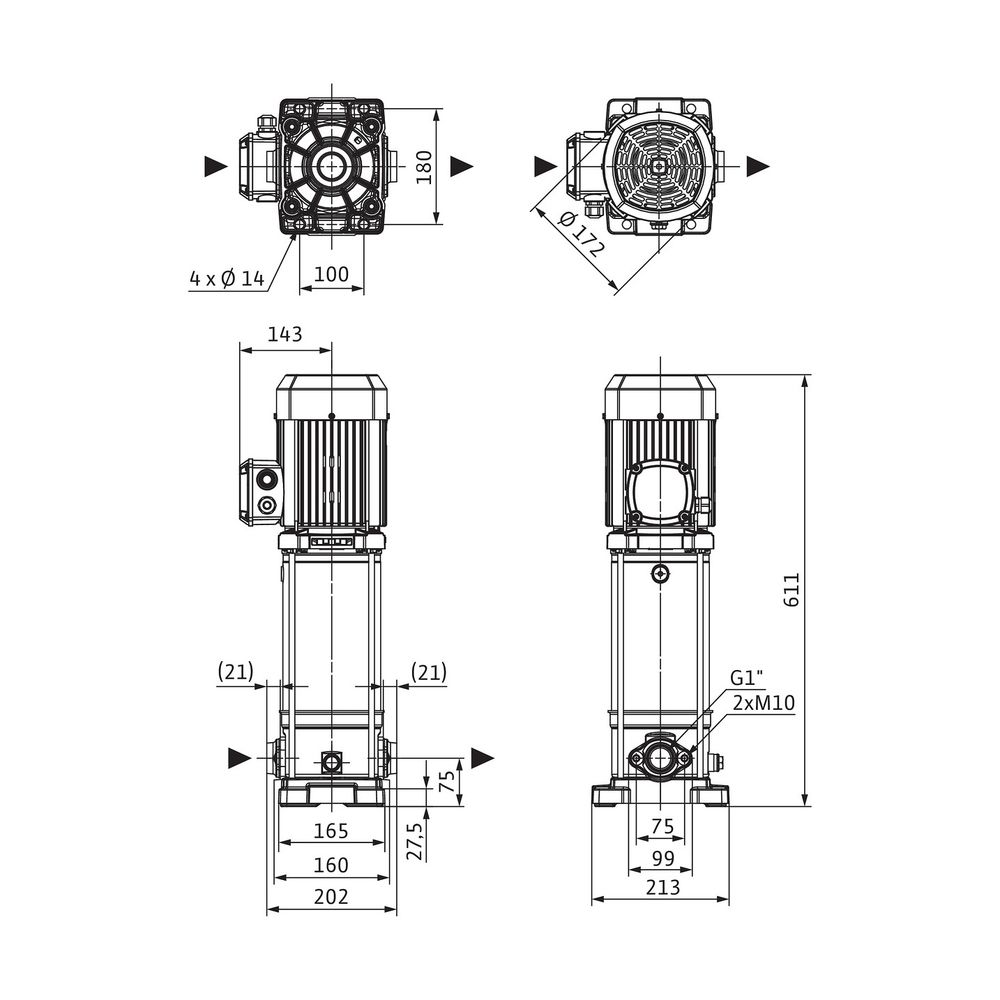

Einbaumaße
- Saugseitiger Rohranschluss: G 1
- Druckseitiger Rohranschluss: G 1
Bestellinformationen
- Fabrikat: Wilo
- Produktbezeichnung: Medana CV1-L.409-1/E/G/16O
- Gewicht netto ca.: 28 kg
- Artikelnummer: 4240505
- Wasserversorgung und Druckerhöhung
- Industrielle Umwälzanlagen
- Prozesswasser
- Geschlossene Kühlkreisläufe
- Feuerlöschanlagen
- Waschanlagen
- Bewässerung
- Regenwassernutzung
Normalsaugende vertikale Hochdruck-Kreiselpumpe in Inline-Bauform. Pumpe in kompakter Bauart mit durchgehender Motor-Pumpenwelle und drehrichtungsunabhängiger Gleitringdichtung. Stufenkammern, Laufund Leiträder sind aus Edelstahl. Pumpen-Grundplatte aus kataphoresebeschichtetem Gusseisen mir Ovalflanschanschlüssen. Die Pumpe ist geeignet für den Einsatz in der Wasserversorgung und Druckerhöhung, in industriellen Umwälzsystemen sowie in Prozesswasserkreisläufen und geschlossenen Kühlkreisläufen. Sie kann zudem in Feuerlöschanlagen, Waschanlagen, Bewässerung sowie für die Regenwassernutzung verwendet werden. Besonderheiten/Produktvorteile Geeignet für Trinkwasseranwendungen und spezielle Anwendungen dank Edelstahlkonstruktion Platzsparendes, kompaktes und robustes Pumpendesign Geeignet für den Einsatz bei Umgebungstemperaturen von bis zu 50 oC und erweitertem Anwendungsbereich, insbesondere für die Systemintegration Lieferumfang Mehrstufige vertikale Pumpe Wilo-Medana CV1-L Ovalgegenflansche aus Edelstahl Rp 1 bis Rp 2" mit dazugehörigen Schrauben, Muttern und Dichtungen Einbau- und Betriebsanleitung Bauart Pumpe in Inline-Bauart mit durchgehender Motor-/Pumpenwelle Pumpenhydraulik und Pumpengehäuse aus 1.4301 (AISI 304) Pumpenlaufräder, Stufenkammern, Welle und Pumpengehäuse aus 1.4404 (AISI316L) Edelstahl auf Anfrage. Pumpengehäuse aus 1.4404 (AISI316L) nur erhältlich mit DIN-Rundflansch Ovalflanschanschluss DIN-Rundflansch oder Victaulic-Anschluss erhältlich auf Anfrage Wechselstrom- oder Drehstrommotor Motorschutz ist optional für 3x-Motoren verfügbar. Diese Option ist für den Einsatz mit externem Frequenzumrichter erforderlich Wechselstrommotor ausgestattet mit Kondensator mit integriertem thermischem Motorschutz (inkl. automatischer Wiedereinschaltung) Trinkwasserzulassung für Pumpen mit mediumberührenden Teilen aus Edelstahl (EPDM-Ausführung) Bypass-Sets sind als Zubehör erhältlich
Technische Daten
| Hersteller-Warengruppe | Druckerhöhung, Pumpen |
| Hersteller-Serie | Medana CV1-L |
| Hersteller-Produktgruppe | Wilo-Medana CV1-L |
| Hersteller-Modellnummer | 409-1/E/G/16O |
| Hersteller-Artikelnummer | 4240505 |
| Hersteller | Wilo |
| Anschluss Auslassseite | Innengewinde zylindrisch (BSPP) |
| Anschluss Einlassseite | Innengewinde zylindrisch (BSPP) |
| Anschlussstandard Auslassseite | ISO 228-1 |
| Anschlussstandard Einlassseite | ISO 228-1 |
| Anzahl der Phasen | 3 |
| Artikelnummer | WILO-4240505 |
| Bemessungsspannung | 265 - 460 |
| Drehzahl | 3500 |
| Druckstufe Flanschanschluss Auslassseite | PN 16 |
| Druckstufe Flanschanschluss Einlassseite | PN 16 |
| EAN-13 | 4062679047164 |
| Einbaulänge | 202 |
| Frequenz | 60 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 913,886373 |
| Gewicht | 28 |
| Gewicht | 30 kg |
| Isolationsklasse nach IEC | F |
| Max Arbeitsdruck | 16 |
| Max Förderhöhe | 127,4 |
| Max Volumenstrom | 7,68 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 120 |
| Mindesteffizienzindex (MEI) | 0,7 |
| Motorausgangsleistung (P2) | 2,5 |
| Nenndurchmesser, Anschluss Auslassseite | 1 Zoll (25) |
| Nenndurchmesser, Anschluss Einlassseite | 1 Zoll (25) |
| Nennstrom | 4,5 |
| Normmotor | nein |
| Pumpenhöhe | 147,5 |
| Rohraußendurchmesser, Anschluss Auslassseite | 25 |
| Rohraußendurchmesser, Anschluss Einlassseite | 25 |
| Schutzart (IP) | IP55 |
| Selbstansaugend | nein |
| Trinkwasserkonform nach UBA | Ja |
| Umgebungstemperatur | -15 - 50 |
| Volumenstrom (BEP) | 4,971 |
| Werkstoff des Anschlusses | rostfreier Stahl |
| Werkstoff des Gebläserads/Laufrads | rostfreier Stahl |
| Werkstoff des Pumpengehäuses | rostfreier Stahl |
| Werkstoffgüte Anschluss | Edelstahl 304 (1.4301) |
| Werkstoffgüte des Pumpengehäuses | Edelstahl 304 (1.4301) |
| Werkstoffgüte Gebläserad/Laufrad | Edelstahl 304 (1.4301) |
| WEEE-Nr. | 82996796 |
