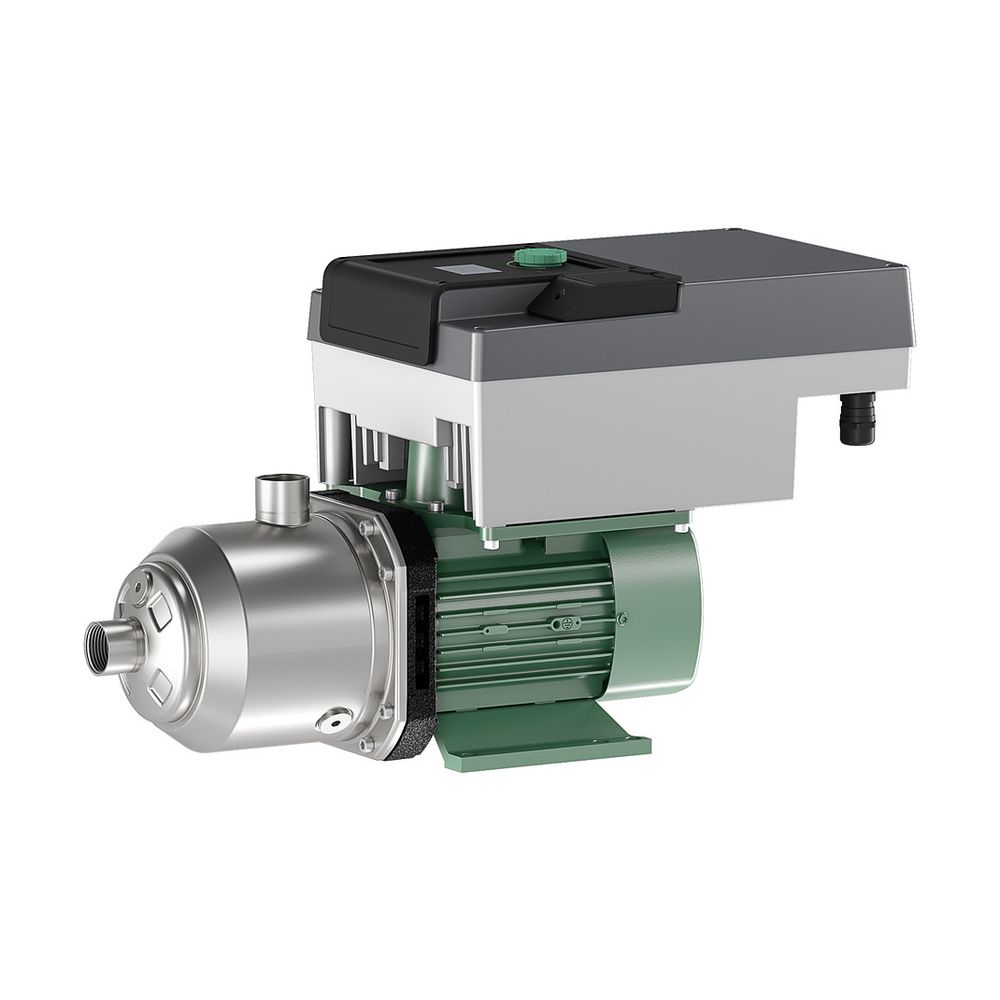

Wilo Medana Hochdruck-Kreiselpumpe CH3-LE.1604-2/V/3/10T, 4,0kW, 400V, Rp 1", PN 10

Die Wilo-Medana CH3-LE ist die nächste Generation horizontaler, mehrstufiger Pumpen, die mit einem hocheffizienten IE5 EC-Motor, einem neuen Frequenzumrichter und der bewährten Medana CH1-Hydraulik ausgestattet ist.

Sie verfügt über umfassende Funktionalität dank integrierter Regelarten und verschiedener Funktionen wie Doppelpumpen-Management und Trockenlauferkennung.

Mit dem CIF-Modul ist der Fernzugriff und die Anbindung an Netzwerke und Systeme möglich, und dank der intuitiven Menüführung auf dem 2"-LC-Farbdisplay und dem Klartext ist sie einfach zu bedienen.

Die kompakte und robuste Bauweise erlaubt sowohl Trinkwasseranwendungen als auch den Einsatz bei Umgebungstemperaturen von 0 bis +50 °C. Damit bietet sie ein sehr breites Anwendungsspektrum für den gewerblichen Bereich.

Hocheffiziente, normalsaugende Hochdruck-Kreiselpumpe in horizontaler Bauart, ausgestattet mit elektronisch geregeltem EC-Motor der Energieeffizienzklasse IE5 gemäß IEC 60034-30-2.

Die Pumpe ist geeignet für die Wasserversorgung, Wasserverteilung und Druckerhöhung, für industrielle Umwälzsysteme, Prozesswasser, geschlossene Kühlkreisläufe und Heizungsanwendungen. Sie kann auch in Waschanlagen sowie für die Bewässerung verwendet werden.

Regelungsarten:

• Konstant-Drehzahl n-c: manuell mit dem grünen Knopf oder mit Hilfe externer Signale
• Konstanter Druck p-c, konstanter Differenzdruck ∆p-c, variabler Druck p-v, variabler Differenzdruck ∆p-v: Druckregelung mit Sensor, Sollwerteinstellung mit grünem Knopf oder mit Hilfe externer Signale
• PID-Regelung: andere konstante Regelungsvariablen (Temperatur, Volumenstrom, Druck …) mit Sensor, Sollwerteinstellung mit grünem Knopf oder mit Hilfe externer Signale

Das Elektronikmodul bietet verschiedene Funktionen:

• Erkennung des Maximaldruckgrenzwerts
• Erkennung des Minimaldruckgrenzwerts
• Wassermangelerkennung durch Ansaugsensor
• Nullmengentest (offener Kreis)
• No-Flow Stop (geschlossener Kreis)
• Trockenlauferkennung
• Berechnung des Volumenstroms mithilfe eines Differenzdrucksensors
• Pumpen-Kick
• Fehler- und Warncodes
• Überlastschutz
• Steckplatz für Wilo CIF-Module PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) für die Anbindung an die Gebäudeautomation
• Grüne LED zeigt den Pumpenstatus an
• Blaue LED zeigt an, dass die Pumpe von außen über eine Schnittstelle geregelt wird

Analoger Eingang:

• IN (AI 1): Eingang, Sensorsignal 4–20 mA, 0–10 V, 0–20 mA oder 2–10 V
• IN (AI 2): Eingang, Sollwert 0–20 mA, 0–10 V, 4–20 mA oder 2–10 V

Digitaler Eingang IN (DI 1):

• Extern AUS
• Wassermangelerkennung durch binären Eingang

Doppelpumpen-Management (zwei Einzelpumpen)

• Haupt-/Reservebetrieb
• Pumpentausch im Haupt-/Reservebetrieb nach 24 Stunden oder automatischer Störumschaltung
• Kabelgebundene Verbindung über Wilo Net

Besonderheiten/Produktvorteile

• IE5 EC-Motor und integrierter Frequenzumrichter in Kombination mit hocheffizienter Hydraulik der Medana CH
• 2"-LC-Farbdisplay, Wilo Grüne-Knopf-Technologie und Soft-Button mit Zurück-Funktion. Das übersichtliche Pumpenmenü ermöglicht eine komfortable Einstellung der Pumpe.
• Analoge und digitale Schnittstelle sowie CIF-Modul
• Intelligente Regelung mit verschiedenen Regelungsarten einschließlich integriertem Doppelpumpen-Management
• Wirkungsgradoptimierte, lasergeschweißte und hocheffiziente 2D-/3D-Hydraulik (mit Volumenstrom- und Entgasungsoptimierung)
• Korrosionsbeständige Laufräder, Leiträder und Stufengehäuse
• Hydraulik mit Volumenstrom- und Entgasungsoptimierung
• Volumenstrom- und NPSH-optimiertes Pumpengehäuse
• Wartungsfreundliche Bauart
• Trinkwasserzulassung für Pumpen mit mediumberührenden Teilen aus Edelstahl (EPDM-Ausführung)

Lieferumfang

• Mehrstufige Kreiselpumpe Medana CH3-LE
• Einbau- und Betriebsanleitung

Hinweise zur Bauart

• Optional einsteckbare Wilo CIF-Module PLR, LON, BACnet MS/TP, Modbus RTU, CANopen, Ethernet Multi-protocol (Modbus TCP, BACnet/IP) für die Anbindung an die Gebäudeautomation
• Optionaler Anschluss für M12 RJ45 CIF Ethernet
• Sensoren sind als Zubehör erhältlich: Differenzdruckset 4–20 mA und Relativdruckset 4–20 mA

Betriebsdaten

• Fördermedium: Wasser

Produktdaten

• Maximaler Betriebsdruck: 10 bar
• Min. Medientemperatur: -20 °C
• Max. Medientemperatur: 90 °C
• Min. Umgebungstemperatur: 0 °C
• Max. Umgebungstemperatur: 50 °C

Motordaten

• Netzanschluss: 3~380 V, 50/60 Hz3~400 V, 50/60 Hz3~440 V, 50/60 Hz
• Motornennleistung: 4000 W
• Nennstrom: 6.9 A
• Isolationsklasse: F
• Schutzart: IP55
• Motor-Effizienzklasse: IE5

Werkstoffe

• Pumpengehäuse: Edelstahl
• Laufrad: Edelstahl
• Welle: Edelstahl
• Wellendichtung: BQ1VGG
• Material Dichtung: FKM
• Material Stufenkammer: Edelstahl

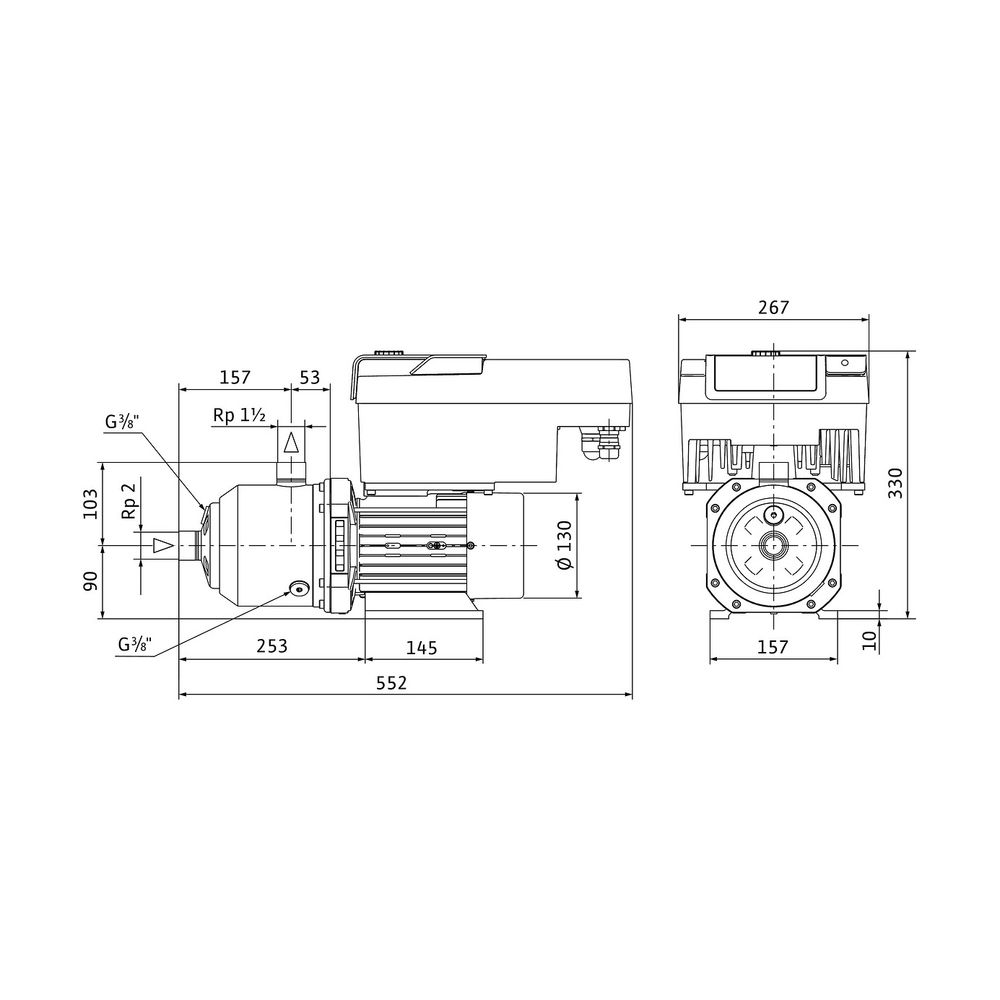

Einbaumaße

• Anschlussart: Verschraubung Innengewinde
• Saugseitiger Rohranschluss: Rp 2
• Druckseitiger Rohranschluss: Rp 1½

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: MEDANA CH3-LE.1604-2/V/3/10T
• Gewicht netto ca.: 25.2 kg
• Artikelnummer: 4250225

• Wasserversorgung und Druckerhöhung
• Industrielle Umwälzanlagen
• Prozesswasser
• Geschlossene Kühlkreisläufe
• Heizung
• Waschanlagen
• Bewässerung
