Wilo Multivert MVISE Hochdruck-Kreiselpumpe, PN 16
6 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Leistung
Anschluss
Typ
4225622
2.887,10 €
15 - 20 Werktage
1,1 kW
G 1 1/4"
MVISE 404-3G
4225618
2.961,70 €
15 - 20 Werktage
1,1 kW
G 1"
MVISE 206-3G
4225624
3.183,50 €
15 - 20 Werktage
1,1 kW
G 1 1/4"
MVISE 406-3G
4225620
3.354,50 €
15 - 20 Werktage
2,0 kW
G 1"
MVISE 210-3G
4225626
4.596,90 €
15 - 20 Werktage
2,0 kW
G 1 1/4"
MVISE 410-3G
4225630
5.274,30 €
15 - 20 Werktage
2,0 kW
G 1 1/2"
MVISE 806-3G
Beschreibung

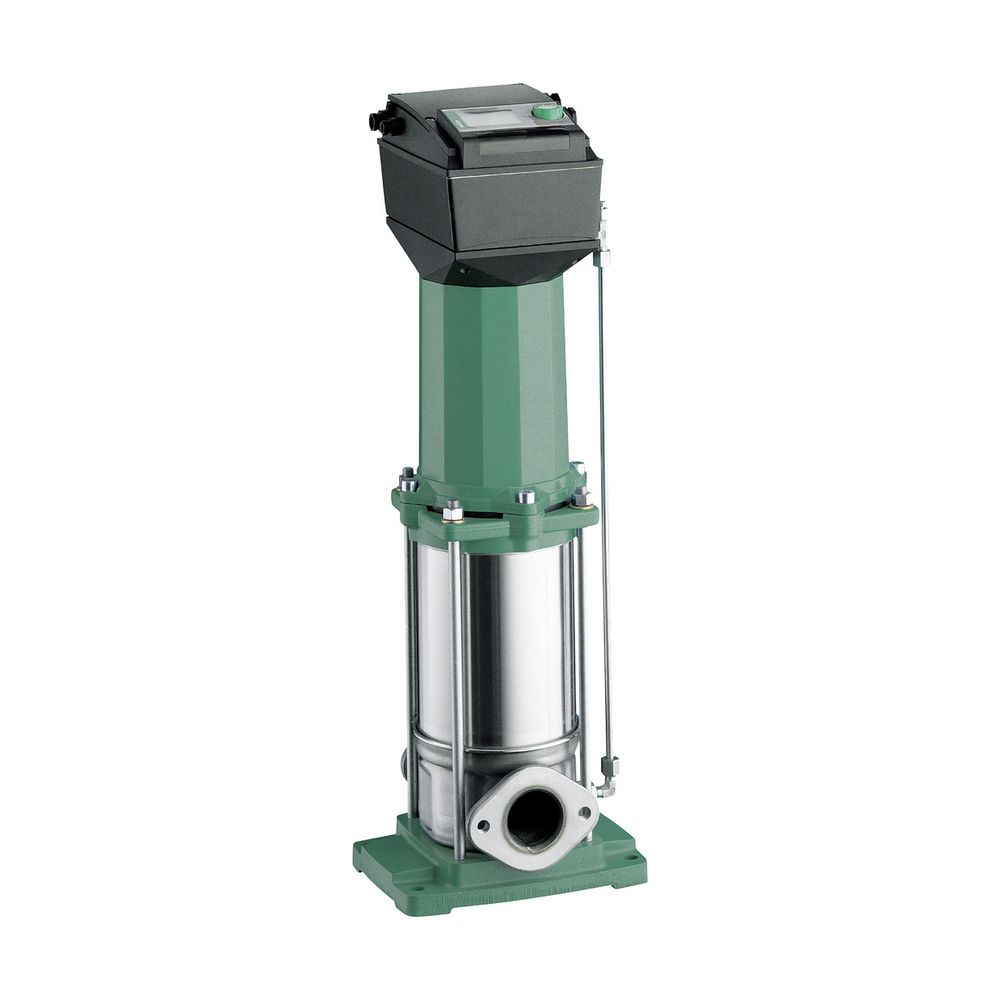

Wilo Multivert MVISE Hochdruck-Kreiselpumpe 803-3G, 1,1kW, 400V, G 1 1/2", PN 16
Betriebsdaten Fördermedium: Water
Produktdaten Min. Medientemperatur: -15 oC
Max. Medientemperatur: 50 oC
Max. Umgebungstemperatur: 50 oC
Maximaler Betriebsdruck: 16 bar
Maximaler Zulaufdruck: 10 bar
Motordaten Elektromagnetische Verträglichkeit: Netzanschluss: Spannungstoleranz: Motornennleistung: 1100 W
Nennstrom: 4.2 A
Drehzahl min.: 1000 U/Min
Drehzahl max.: 2900 U/Min
Isolationsklasse: F
Schutzart: Werkstoffe Pumpengehäuse: Stainless steel
Laufrad: Stainless steel
Welle: Stainless steel
Material Dichtung: EPDM
Einbaumaße Saugseitiger Rohranschluss: G 11/2
Druckseitiger Rohranschluss: G 11/2
Bestellinformationen Fabrikat: Produktbezeichnung: Multivert MVISE
803-3G Gewicht netto ca.: 30 kg
Artikelnummer: 4225628
Normalsaugende vertikale Hochdruck-Kreiselpumpe in Inline-Bauart mit Dreiphasen-Nassläufermotor und eingebautem Frequenzumrichter
Der eingebaute Frequenzumrichter ermöglicht eine stufenlose Drehzahlregelung.
Regelungsarten
- Regelungsart 1: Manuelle Drehzahlregelung über Drehknopf
- Regelungsart 2: Druckregelung über 4 - 20 mA- bzw. 0 - 10 V-Sensorsignal oder andere Regelung (Temperatur, Förderstrom etc.) möglich, Sollwert-Einstellung mit Drehknopf bzw. über externes 0 - 10 V- bzw. 4 - 20 mA-Signal
- Regelungsart 3: Drehzahlregelung über externes 0 - 20 mA- bzw. 0 - 10 V-Signal
Das Elektronikmodul ist mit einem kurzschlussfesten Spannungsausgang +24 V mit max. Kontaktstärke von 50 mA ausgestattet. Modul mit potentialfreien Kontakten für SSM und SBM, potentialfreien Kontakten für den externen Ein-/Aus-Betrieb sowie eingebautem Motorschutz mit Erkennung einer fehlenden Phase, Wassermangelerkennung sowie Ausgabe des Fehlercodes über das Display. Ein Steckplatz für Wilo IF-Module PLR, LON ist zum Anschluss an die Gebäudeautomation vorhanden.
Selbstentlüftende Pumpe in kompakter Bauart mit durchgehender Motor-Pumpenwelle und motorseitigen Lagern. Alle hydraulischen und medienberührenden Teile aus Edelstahl. Der Anschluss erfolgt über Ovalflansche.
Die Pumpe ist geeignet für den Einsatz in der Wasserversorgung und Druckerhöhung.
Besonderheiten/Produktvorteile
- Nassläufer-Technologie
- Nahezu geräuschloser Betrieb (bis zu 20 dB(A) leiser als herkömmliche Pumpen)
- Platzsparende, kompakte Bauart
- Nahezu wartungsfrei dank Bauart ohne Gleitringdichtungen
- Trinkwasserzulassung für alle mediumberührenden Bauteile (EPDM-Ausführung)
Lieferumfang
- Wilo-Multivert MVISE-Hochdruck-Kreiselpumpe
- Einbau- und Betriebsanleitung
- Edelstahl-Oval-Gegenflansche mit dazugehörigen Schrauben, Muttern und Dichtungen
Hinweise zur Bauart
- Optionale, einsteckbare IF-Module
- Sensoren sind als Zubehör erhältlich.
Betriebsdaten
- Fördermedium: Wasser
Produktdaten
- Min. Medientemperatur: -15 °C
- Max. Medientemperatur: 50 °C
- Min. Umgebungstemperatur: -15 °C
- Max. Umgebungstemperatur: 50 °C
- Maximaler Betriebsdruck: 16 bar
- Maximaler Zulaufdruck: 10 bar
Motordaten
- Elektromagnetische Verträglichkeit: EN 61000-6-1, -2, -3, -4
- Netzanschluss: 3~400 V, 50/60 Hz
- Spannungstoleranz: ±10 %
- Motornennleistung: 1100 W
- Nennstrom: 4.2 A
- Drehzahl min.: 1000 U/Min
- Drehzahl max.: 2900 U/Min
- Isolationsklasse: F
- Schutzart: IP44
Werkstoffe
- Pumpengehäuse: Edelstahl
- Laufrad: Edelstahl
- Welle: Edelstahl
- Material Dichtung: EPDM
- Material Stufenkammer: Edelstahl

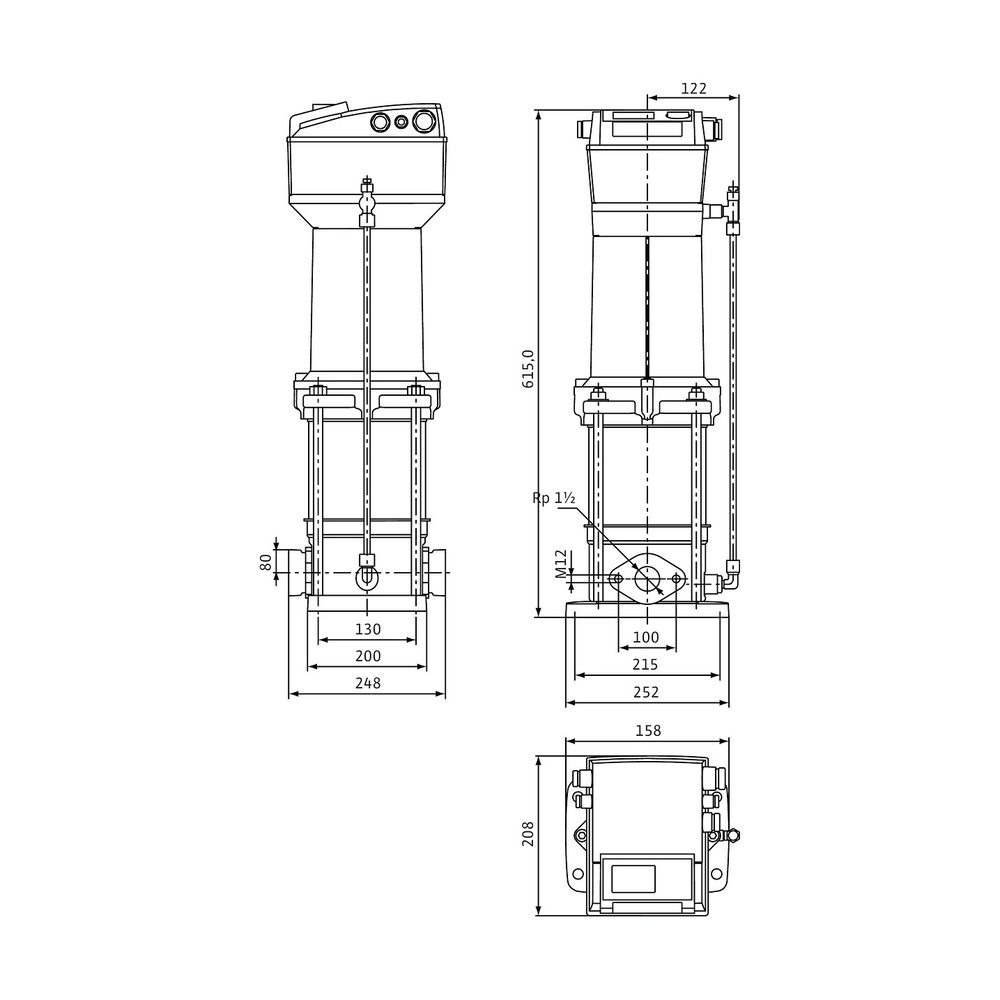

Einbaumaße
- Saugseitiger Rohranschluss: G 1½
- Druckseitiger Rohranschluss: G 1½
Bestellinformationen
- Fabrikat: Wilo
- Produktbezeichnung: Multivert MVISE 803-3G
- Gewicht netto ca.: 30 kg
- Artikelnummer: 4225628
- Wasserversorgung und Druckerhöhung
Normalsaugende vertikale Hochdruck-Kreiselpumpe in Inline-Bauart mit Dreiphasen-Nassläufermotor und eingebautem Frequenzumrichter Der eingebaute Frequenzumrichter ermöglicht eine stufenlose Drehzahlregelung. Regelungsarten Regelungsart 1: Manuelle Drehzahlregelung über Drehknopf Regelungsart 2: Druckregelung über 4 20 mA- bzw. 0
- 10 V-Sensorsignal oder andere Regelung (Temperatur, Förderstrom etc.) möglich, Sollwert-Einstellung mit Drehknopf bzw. über externes 0
- 10 Vbzw. 4
- 20 mA-Signal Regelungsart 3: Drehzahlregelung über externes 0
- 20 mA- bzw. 0
- 10 V-Signal Das Elektronikmodul ist mit einem kurzschlussfesten Spannungsausgang +24 V mit max. Kontaktstärke von 50 mA ausgestattet. Modul mit potentialfreien Kontakten für SSM und SBM, potentialfreien Kontakten für den externen Ein-/Aus-Betrieb sowie eingebautem Motorschutz mit Erkennung einer fehlenden Phase, Wassermangelerkennung sowie Ausgabe des Fehlercodes über das Display. Ein Steckplatz für Wilo IF-Module PLR, LON ist zum Anschluss an die Gebäudeautomation vorhanden. Selbstentlüftende Pumpe in kompakter Bauart mit durchgehender Motor-Pumpenwelle und motorseitigen Lagern. Alle hydraulischen und medienberührenden Teile aus Edelstahl. Der Anschluss erfolgt über Ovalflansche. Die Pumpe ist geeignet für den Einsatz in der Wasserversorgung und Druckerhöhung. Besonderheiten/Produktvorteile Nassläufer-Technologie Nahezu geräuschloser Betrieb (bis zu 20 dB(A) leiser als herkömmliche Pumpen) Platzsparende, kompakte Bauart Nahezu wartungsfrei dank Bauart ohne Gleitringdichtungen Trinkwasserzulassung für alle mediumberührenden Bauteile (EPDM-Ausführung) Lieferumfang Wilo-Multivert MVISE-Hochdruck-Kreiselpumpe Einbau- und Betriebsanleitung Edelstahl-Oval-Gegenflansche mit dazugehörigen Schrauben, Muttern und Dichtungen Hinweise zur Bauart Optionale, einsteckbare IF-Module Sensoren sind als Zubehör erhältlich.
Technische Daten
| Hersteller-Warengruppe | Druckerhöhung, Pumpen |
| Hersteller-Serie | Multivert MVISE |
| Hersteller-Produktgruppe | Wilo-Multivert MVISE |
| Hersteller-Modellnummer | 803-3G |
| Hersteller-Artikelnummer | 4225628 |
| Hersteller | Wilo |
| Anschluss Auslassseite | Innengewinde zylindrisch (BSPP) |
| Anschluss Einlassseite | Innengewinde zylindrisch (BSPP) |
| Anschlussstandard Auslassseite | ISO 228-1 |
| Anschlussstandard Einlassseite | ISO 228-1 |
| Anzahl der Phasen | 3 |
| Artikelnummer | WILO-4225628 |
| Bemessungsspannung | 400 |
| Drehzahl | 2900 |
| Druckstufe Flanschanschluss Auslassseite | PN 16 |
| Druckstufe Flanschanschluss Einlassseite | PN 16 |
| EAN-13 | 4048482836393 |
| Frequenz | 50/60 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 256,93554 |
| Gewicht | 30 |
| Gewicht | 35 kg |
| Isolationsklasse nach IEC | F |
| Max Arbeitsdruck | 16 |
| Max Förderhöhe | 34,58 |
| Max Volumenstrom | 15 |
| Mediumtemperatur (Dauerbetrieb) | -15 - 50 |
| Mindesteffizienzindex (MEI) | 0,4 |
| Motorausgangsleistung (P2) | 1,1 |
| Nenndurchmesser, Anschluss Auslassseite | 1 1/2 Zoll (40) |
| Nenndurchmesser, Anschluss Einlassseite | 1 1/2 Zoll (40) |
| Nennstrom | 4,2 |
| Normmotor | nein |
| Rohraußendurchmesser, Anschluss Auslassseite | 40 |
| Rohraußendurchmesser, Anschluss Einlassseite | 40 |
| Schutzart (IP) | IP44 |
| Umgebungstemperatur | -15 - 50 |
| Volumenstrom (BEP) | 9,484 |
| Werkstoff des Anschlusses | rostfreier Stahl |
| Werkstoff des Gebläserads/Laufrads | rostfreier Stahl |
| Werkstoff des Pumpengehäuses | rostfreier Stahl |
| Werkstoffgüte Anschluss | Edelstahl 304 (1.4301) |
| Werkstoffgüte des Pumpengehäuses | Edelstahl 304 (1.4301) |
| Werkstoffgüte Gebläserad/Laufrad | Edelstahl 304 (1.4301) |
| WEEE-Nr. | 82996796 |
