Wilo Stratos MAXO Smart-Nassläufer-Umwälzpumpe Z 25/0,5-8, PN 10, G 1 1/2", 133W P1

Die speziell für Trinkwasseranwendungen entwickelte Wilo-Stratos MAXO-Z vereint die innovativen Eigenschaften der Wilo-Stratos MAXO mit einem Edelstahlgehäuse. Das langlebige und hygienische Material unterscheidet sie von anderen Trinkwarmwasser-Zirkulationspumpen im Markt.

Premium Smart-Pumpe Wilo-Stratos MAXO-Z

Hocheffizienz-Inline Nassläuferpumpe mit EC-Motor und elektronischer Leistungsanpassung. Einsetzbar für Trinkwasser sowie Heizungswasser, Kaltwasser und Wasser-/Glykolgemische. Energieeffizienzindex (EEI) je nach Pumpentyp zwischen ≤ 0,17 und ≤ 0,19.

Die mit P1 gekennzeichneten Pumpen sind frei von lackbenetzungsstörenden Substanzen an medienberührenden Teilen.

Regelarten:

• Permanente, automatische Leistungsanpassung an den Anlagenbedarf ohne Sollwertvorgabe Wilo-Dynamic Adapt plus. Bis zu 20 % Energieeinsparung gegenüber der Regelungsart dp-v.
• Konstante Temperatur (T-const., Werkseinstellung**)**
• Konstante Differenztemperatur (dT-const.)
• Bedarfsgerechte Volumenstromoptimierung der Zubringerpumpe durch Vernetzung und Kommunikation mit mehreren Pumpen (Multi-Flow Adaptation).
• Konstanter Volumenstrom (Q-const.)
• Differenzdruckregelung dp-c an einem entfernten Punkt im Rohrnetz (Schlechtpunktregelung)
• Konstanter Differenzdruck (dp-c)
• Variabler Differenzdruck (dp-v) mit der Option der nominellen Betriebspunkteingabe
• Konstante Drehzahl (n-const.)
• Benutzerdefinierte PID-Regelung

Funktionen:

• Wärmemengenerfassung
• Kältemengenerfassung
• Automatische Abschaltung der Pumpe bei Null-Durchfluss-Erkennung (No-Flow Stop)
• Umschaltung zwischen Heiz- und Kühlbetrieb (automatisch, extern oder manuell)
• Einstellbare Volumenstrombegrenzung durch Q-Limit-Funktion (Q****min. und Qmax.)
• Betriebsarten Doppelpumpen: Wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v, Haupt-/Reservebetrieb
• Speichern und Wiederherstellen der konfigurierten Pumpeneinstellungen (3 Wiederherstellungspunkte)
• Störmeldungs-/Warnmeldungsanzeige in Klartext inklusive Abhilfeempfehlung
• Entlüftungsfunktion zur automatischen Entlüftung des Rotorraums
• Automatische Nachtabsenkung
• Automatische Deblockier-Funktion und integrierter Motorvollschutz
• Trockenlauferkennung
• Automatische Erkennung thermische Desinfektion (für Trinkwarmwasser-Zirkulation) in Verbindung mit einem separaten Temperatursensor

Anzeige:

• Regelungsart
• Sollwert
• Volumenstrom
• Temperatur
• Leistungsaufnahme
• Elektrischer Verbrauch
• Aktive Einflüsse (z.B. STOP, No-Flow Stop)

Ausführung:

• 2 konfigurierbare analoge Eingänge : 0-10 V, 2-10 V, 0-20 mA, 4-20 mA und handelsüblicher Pt1000; Spannungsversorgung mit +24 V DC
• 2 konfigurierbare digitale Eingänge (Ext. OFF, Ext. Min, Ext. Max, Heizen/Kühlen, Manuelle Übersteuerung (Gebäudeautomation abgekoppelt), Bediensperre (Tastensperre und Fernbedienungs-Konfigurationsschutz))
• 2 konfigurierbare Melderelais für Betriebs- und Störmeldungen
• Steckplatz für Wilo-CIF-Module mit Schnittstellen für Gebäudeautomation GA (Optionales Zubehör: CIF-Module Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CAN)
• Wilo Net als Wilo-Systembus zur Kommunikation von Wilo-Produkten untereinander, z.B. Multi-Flow Adaptation; Doppelpumpenbetrieb und Wilo-Smart Gateway
• Temperaturfühler integriert
• Automatischer Notbetrieb bei besonderen Zuständen (Pumpendrehzahl definierbar) z.B. bei Ausfall der Buskommunikation oder von Sensorwerten
• Graphisches Farb-Display (4,3 Zoll) mit Bedienung über Ein-Knopf-Handbedienebene
• Auslesen und Einstellen von Betriebsdaten sowie z.B. Erstellen eines Inbetriebnahmeprotokolls über Bluetooth-Schnittstelle (ohne weiteres Zubehör) mittels Wilo Assistant App
• Kabelbrucherkennung bei analogem Signal (in Verbindung mit 2-10 V oder 4-20 mA)
• Außenaufstellung mit Wetterschutz gemäß Einbau- und Betriebsanleitung möglich
• Datum und Uhrzeit voreingestellt
• Wärmedämmschale für Heizungsanwendungen

Lieferumfang:

• Pumpe
• Optimierter Wilo-Connector
• 2x Kabelverschraubung M16 x 1,5
• Unterlegscheiben für Flanschschrauben M12 und M16 (bei Anschlussnennweiten DN 32 bis DN 65)
• 2x Dichtungen bei Gewindeanschluss
• Wärmedämmschale
• Einbau- und Betriebsanleitung kompakt

Optionales Zubehör:

• Kälteisolierung ClimaForm zur Vermeidung von Kondensatbildung
• CIF-Modul: Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CAN
• Pt1000 (B) Rohranlegefühler (für Trinkwarmwasser)
• Pt1000 (AA) Sensor zum Einbau in Tauchhülse
• Differenzdrucksensor

Betriebsdaten

• Fördermedium: Wasser, Ethylenglykol, Propylenglykol
• Max. Medientemperatur: 80 °C
• Min. Medientemperatur: 0 °C
• Min. Umgebungstemperatur: 0 °C
• Max. Umgebungstemperatur: 40 °C
• Temperaturbereich bei max. Umgebungstemperatur +40 °C: -10...+110
• Maximaler Betriebsdruck: 10 bar
• Mindestzulaufhöhe bei 50°C: 3 m
• Mindestzulaufhöhe bei 95°C: 10 m
• Mindestzulaufhöhe bei 110°C: 16 m
• Max. zulässige Wassergesamthärte: 3,57 mmol/l (20 °dH)

Motordaten

• Energieeffizienzindex (EEI): 0.19
• Netzanschluss: 1~230 V ±10%, 50/60 Hz
• Strom (min): 0.11 A
• Strom (max): 1.05 A
• Motornennleistung: 133 W
• Drehzahl min.: 750 U/Min
• Drehzahl max.: 3600 U/Min
• Leistungsaufnahme: 7 W
• Leistungsaufnahme: 160 W
• Störaussendung: EN 61800-3;2004+A1;2012 / Wohnbereich (C1)
• Störfestigkeit: EN 61800-3;2004+A1;2012 / Industriebereich (C2)
• Isolationsklasse: F
• Schutzart: IPX4D
• Kabelverschraubung: 5 x M16x1.5

Werkstoffe

• Pumpengehäuse: Edelstahl
• Laufrad: PPS-GF40
• Welle: Edelstahl
• Lager: Kohlegraphit

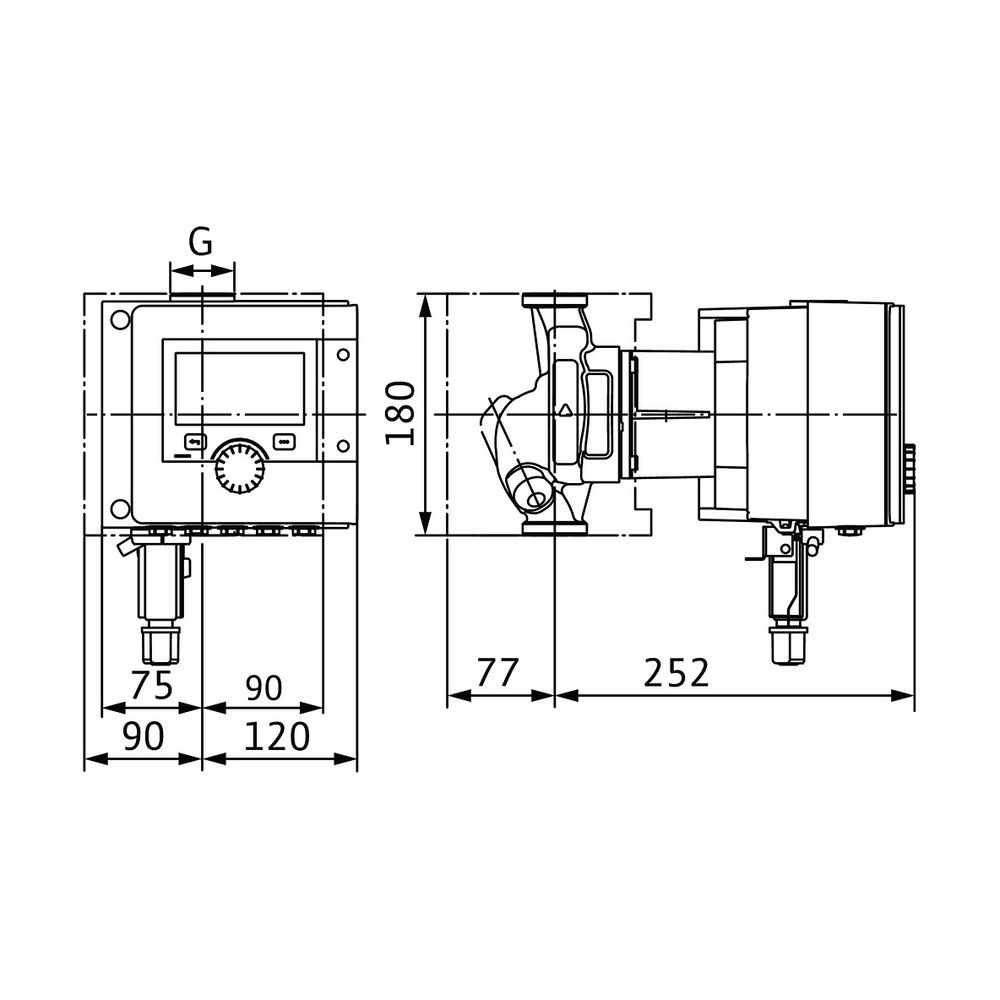

Einbaumaße

• Pumpenanschluss: G 1½
• Pumpenanschluss (alternative Bezeichnung): RP 1DN 25
• Baulänge: 180 mm

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: Stratos MAXO-Z 25/0,5-8 PN 10-P1
• Gewicht netto ca.: 7.5 kg
• Artikelnummer: 2215028

Trinkwasser-Zirkulationssysteme aller Ausführungen, Warmwasserheizungen aller Systeme, Klimaanlagen, geschlossene Kühlkreisläufe, industrielle Umwälzanlagen.
