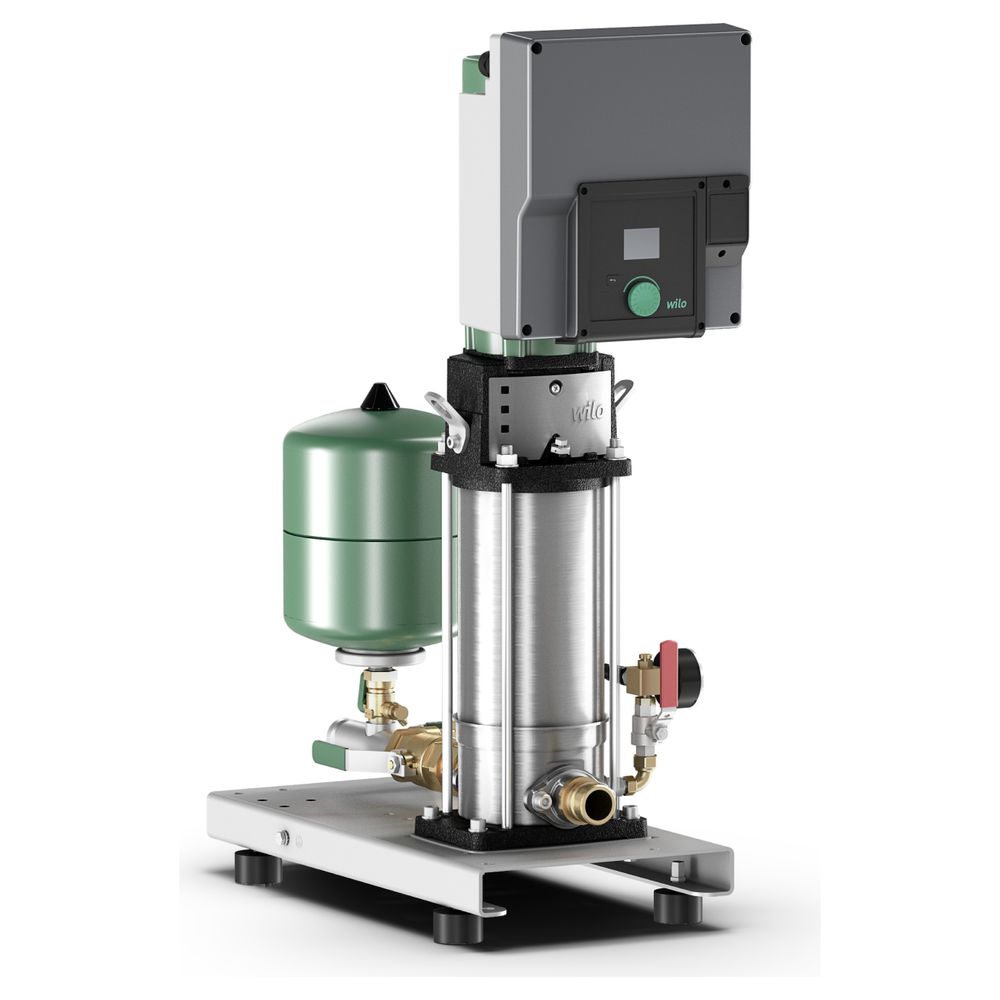

Wilo SiBoost2.0 Smart 1Helix Einzelpumpenanlage VE603-HS, 400V, PN 10/16, G 1 1/4" x G 1 1/4", IE5, 1,1kW

Die Wilo-SiBoost2.0 Smart 1 Helix VE sorgt jederzeit für eine zuverlässige Wasserversorgung in großen Gebäuden dank integrierten Schutzfunktionen. Zu diesen zählen Überlastschutz, Trockenlaufschutz und Wassermangelsicherung mit automatischer Abschaltung.

Darüber hinaus wird durch die druckverlustoptimierende Hydraulik sowie optimaler Lasteneinstellung eine hohe Energieeinsparung erzielt.

Einen optimalen Bedienkomfort bietet das Farbdisplay, indem Visualisierungen und Klartexte angezeigt werden.

Kompakt-Druckerhöhungsanlage für den unmittelbaren oder mittelbaren Anschluss. Bestehend aus normalsaugenden, vertikalen Edelstahl-Hochdruckkreiselpumpen in Trockenläuferausführung, wobei jede Pumpe über einen Frequenzumrichter verfügt. Anschlussfertig mit Edelstahlverrohrung, auf Grundrahmen montiert, mit allen erforderlichen Mess- und Stelleinrichtungen.

• Vollautomatische Wasserversorgung und Druckerhöhung in Wohn¬, Büro¬ und Verwaltungsgebäuden, Hotels, Krankenhäusern, Kaufhäusern (für diese Zwecke sind gemäß DIN 1988 und DIN EN 806 Anlagen mit einer Reservepumpe vorzusehen) sowie in Industriesystemen.

Förderung von:

• Trinkwasser
• Brauchwasser
• Kühlwasser
• Löschwasser (außer für Feuerlöschanlagen gemäß DIN 14462 und mit Genehmigung der örtlichen Brandschutzbehörden) oder anderen Gebrauchswässern, die das Material weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten.

Besonderheiten/Produktvorteile

• Robustes System mit Edelstahl-Hochdruckkreiselpumpen der Baureihe Helix2.0 VE und eingebautem luftgekühltem Frequenzumrichter
• Hocheffiziente Pumpenhydraulik in Verbindung mit IE5 EC-MotorantriebÜberproportional große Regelbandbreite des Frequenzumrichters von 25 Hz bis maximal 60 Hz (je nach Ausführung)
• Integrierter Motorvollschutz über PTC
• Integrierte Trockenlauferkennung mit automatischer Abschaltung bei Wassermangel über das Leistungskennfeld der Motor-Regelelektronik
• Kundenspezifische Anlage auf Anfrage

Ausstattung/Funktion

• 1 Pumpe der Baureihe Helix2.0 VE 2 bis Helix2.0 VE 52, mit IE5 EC-Motorantrieb und stufenlosem Regelbetrieb mit integriertem Frequenzumrichter
• Grundrahmen Stahl verzinkt mit höhenverstellbaren Schwingungsdämpfern zur Körperschallisolierung
• Medienberührte Teile sind korrosionsfest
• Verrohrung Edelstahl
• Hauptschalter je nach Ausführung vorhanden

Druckseitig:

• Absperrarmatur
• Rückflussverhinderer
• Membrandruckbehälter 8 l, PN 16
• Drucksensor 4 – 20 mA
• Manometer

Saugseitig:

• Drucksensor 4 – 20 mA
• Manometer

Aufstellung auf verzinktem Grundrahmen mit höhenverstellbaren Schwingungsdämpfern, mit Membrandruckgefäß (Volumen 8 l) einschließlich Durchflussarmatur nach DIN 4807, eingebautem Rückflussverhinderer, Drucksensoren (4 – 20 mA) und Manometer für die automatische Regelung des Systems über p = konstant bzw. p = variabel. Förderhöhen-Sollwert stufenlos einstellbar über einen Druckknopf auf dem Frequenzumrichter. Automatische Nullmengenerkennung und Abschaltung. Eingebauter Motorschutz durch elektronische Stromüberwachung.

Mit Farbdisplay für die Anzeige des Status und des Istdrucks, Bedienung über einen Druckknopf für die Konfiguration des Druckniveaus und der Sollwert-Standardeinstellungen sowie mit potentialfreien Kontakten für Sammelstör- und Sammelbetriebsmeldung.

Verkabelt und anschlussfertig sowie mit Absperrarmatur verrohrt, druckseitig am Grundrahmen montiert.

Betriebsdaten

• Fördermedium: Wasser
• Anzahl der Pumpen: 1
• Medientemperatur: 3 °C
• Umgebungstemperatur: 5 °C
• Maximaler Betriebsdruck: 16 bar
• Maximaler Zulaufdruck: 10 bar

Motordaten (pro Motor)

• Netzanschluss: 3~380 V, 50/60 Hz3~400 V, 50/60 Hz3~440 V, 50/60 Hz
• Motornennleistung: 1100 W
• Nennstrom: 2 A
• Motor-Effizienzklasse: IE5
• Isolationsklasse: F
• Schutzart Motor: IP55

Werkstoffe

• Pumpengehäuse: Edelstahl
• Laufrad: Edelstahl
• Welle: Edelstahl
• Wellendichtung: BQ1EGG
• Material Dichtung: EPDM
• Material Verrohrung: Edelstahl

Einbaumaße

• Saugseitiger Rohranschluss: G 1¼
• Druckseitiger Rohranschluss: G 1¼

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: SiBoost2.0 Smart 1HELIX VE603-HS
• Gewicht netto ca.: 50 kg
• Artikelnummer: 4258695

• Vollautomatische Wasserversorgung und Druckerhöhung im Zulaufbetrieb, entweder aus dem öffentlichen Wassernetz oder einem Tank, für private, gewerbliche, industrielle und kommunale Anwendungen (eine Reservepumpe ist laut Anforderungen der DIN 1988 und DIN EN 806 vorzusehen).
• Zugelassene Fördermedien sind Wasser, die die verwendeten Werkstoffe nicht angreifen, weder chemisch noch mechanisch, und keine abrasiven oder langfaserigen Bestandteile aufweisen.
