Wilo Isar Druckerhöhungsanlage MODH1-E-2-CH3-LE-205-DE, 1,1kW, 400V, R 1 1/4", PN 10

Die Wilo-Isar MODH1-E sorgt jederzeit für eine zuverlässige Wasserversorgung in unterschiedlichen Anwendungen dank integrierter Schutzfunktionen. Zu diesen zählen unter anderem der Überlastschutz, der Trockenlaufschutz und die Wassermangelsicherung mit automatischer Abschaltung. Das Multi-Leader Management sorgt für eine hohe Betriebssicherheit.

Darüber hinaus wird durch die druckverlustoptimierte Hydraulik sowie die optimale Lasteneinstellung eine hohe Energieeinsparung erzielt.

Einen optimalen Bedienkomfort bietet das Farbdisplay mit Klartextanzeige.

Kompakt-Druckerhöhungsanlage gemäß DIN 1988 und DIN EN 806, für den unmittelbaren oder mittelbaren Anschluss. Bestehend aus normalsaugenden, parallel geschalteten, horizontalen Edelstahl-Hochdruckkreiselpumpen. Anschlussfertig mit Edelstahlverrohrung auf Grundrahmen montiert, inkl. integrierter Steuerung durch die Frequenzumformer mit allen erforderlichen Mess- und Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung und Druckerhöhung in Wohn-, Büro- und Verwaltungsgebäuden, Hotels, Krankenhäusern, Kaufhäusern sowie in Industriesystemen.

Zur Förderung von Trinkwasser, Prozesswasser, Kühlwasser oder anderen Gebrauchswässern, die die verwendeten Werkstoffe weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten.

Besonderheiten/ Produktvorteile

• Hohe Betriebssicherheit durch Anlage mit zwei oder drei horizontalen, mehrstufigen, frequenzgeregelten Medana CH3-LE-Pumpen mit Hydraulik aus Edelstahl
• Einfache Installation und Wartung dank spezieller, flexibel einstellbarer Anschlüsse an Sammelverrohrungen
• Einfache Inbetriebnahme und Betrieb über das Grafikdisplay
• Trinkwasserzulassung (ACS und UBA Liste) für Pumpen mit medienberührenden Bauteilen aus Edelstahl

Ausstattung/ Funktion

• 2 oder 3 Medana CH3-LE-Pumpen pro Anlage
• Medienberührte Bauteile sind korrosionsbeständig
• Galvanisch verzinkter Grundrahmen mit höhenverstellbaren Schwingungsdämpfern zur Körperschallisolierung
• Absperrventil an jeder Pumpe auf Saug- und Druckseite
• Rückflussverhinderer, druckseitig
• 4 Drucksensoren, je 2 saug- und enddruckseitig
• Manometer optional, saugseitig
• Manometer, enddruckseitig
• Membrandruckbehälter (8 l/PN 10)
• Wassermangelsicherung integriert
• Regelung der Anlage wird durch die in der Pumpe integrierten Frequenzumformer realisiert

Bedienung/ Anzeige

• Regelung über vollelektronischen Frequenzumformer der Pumpe, Bedienung über Grafikdisplay und Drehknopf
• Werkseitig voreingestellte Parameter für einfache Inbetriebnahme/Start
• Einstellung des Sollwerts, Betriebsparameter und Quittierung der Störmeldungen durch Grüne-Knopf-Technologie
• Hochauflösendes Grafikdisplay mit grünem Knopf und 2 Tasten zur Anzeige der Betriebsdaten, der Reglerparameter, des Betriebsstatus der Pumpen, des Istdrucks, der Fehlermeldungen und des Verlaufsprotokolls
• Feststellbarer Hauptschalter
• Menüführung mit Klartext
• Sperren der Parametereinstellungen
• Betrieb wählbar mit/ohne Reservepumpe
• Betriebsstundenzähler für jede Pumpe
• Betriebsstundenzähler für die gesamte Anlage
• Netz-Ein/Aus-Zähler für jede Anlage
• Störungsprotokoll für die letzten 9 Störungen

Empfohlenes Zubehör (gesondert bestellen)

• Flexible Anschlussleitungen oder Kompensatoren

Betriebsdaten

• Fördermedium: Wasser
• Anzahl der Pumpen: 2
• Medientemperatur: 3 °C
• Umgebungstemperatur: 5 °C
• Maximaler Betriebsdruck: 10 bar
• Maximaler Zulaufdruck: 6 bar

Motordaten (pro Motor)

• Netzanschluss: 3~380 V, 50/60 Hz3~400 V, 50/60 Hz3~440 V, 50/60 Hz
• Motornennleistung: 1100 W
• Nennstrom: 2 A
• Motor-Effizienzklasse: IE5
• Isolationsklasse: F
• Schutzart Motor: IP55
• Schutzart Schaltgerät: IP54

Werkstoffe

• Pumpengehäuse: Edelstahl
• Laufrad: Edelstahl
• Welle: Edelstahl
• Wellendichtung: BQ1E3GG
• Material Dichtung: EPDM
• Material Verrohrung: Edelstahl

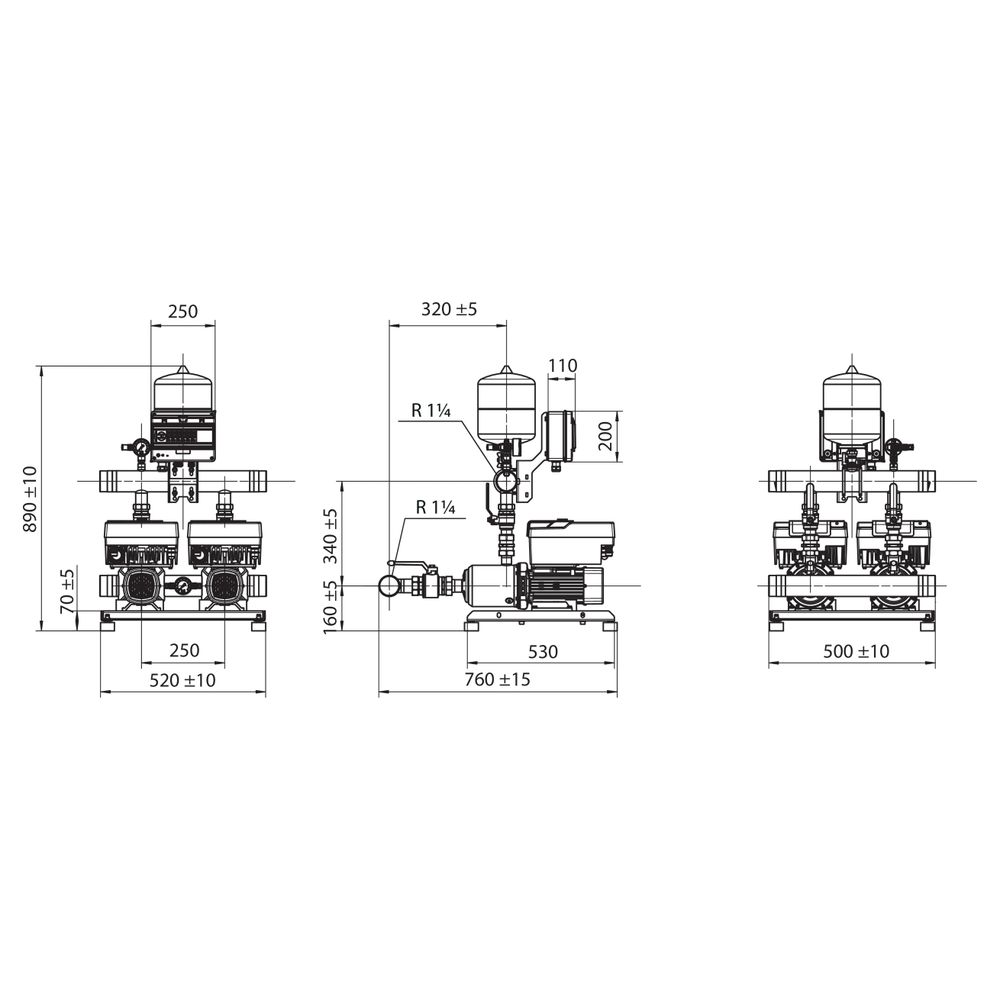

Einbaumaße

• Saugseitiger Rohranschluss: R 1¼
• Druckseitiger Rohranschluss: R 1¼

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: Isar MODH1-E-2-CH3-LE-205-DE
• Gewicht netto ca.: 76 kg
• Artikelnummer: 4265156

• Vollautomatische Wasserversorgung und Druckerhöhung im Zulaufbetrieb, entweder aus dem öffentlichen Wassernetz oder einem Tank, für private, kommerzielle, industrielle und kommunale Anwendungen (z. B. Wohngebäude, Büro, Verwaltungsgebäude, Hotels, Krankenhäuser, Handwerk, Industrie, Wasserversorgungsunternehmen).
• Förderung von Trinkwasser, Prozesswasser, Kühlwasser oder anderem Brauchwasser, das keine Auswirkungen auf die verwendeten Werkstoffe hat, weder chemisch noch mechanisch, und keine abrasiven oder langfaserigen Bestandteile aufweist.
