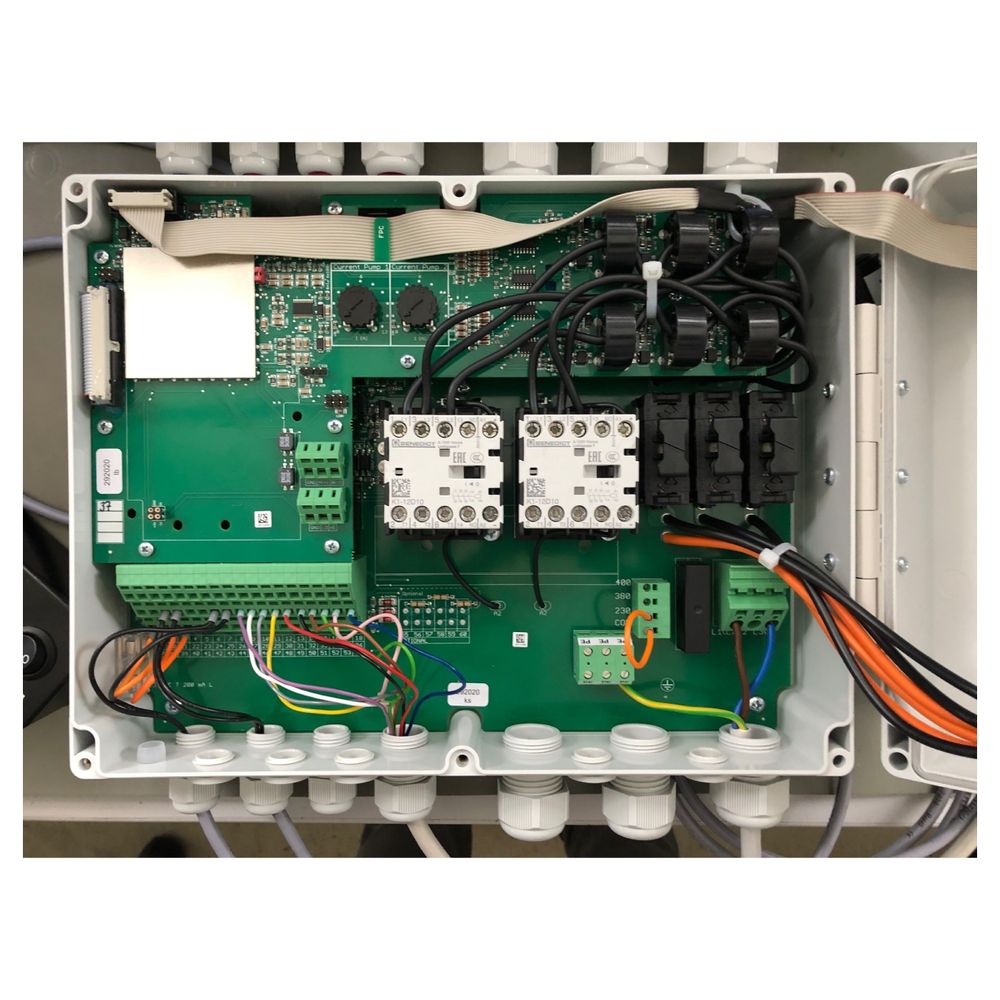

Wilo Schaltgerät Wilo-Control EC-WP EC-WP-2x 12A-MT34-DOL-WM

Das Wilo-Control EC-WP ist das ideale Schaltgerät für Bohrlochpumpen. Je nach Variante können bis zu zwei Pumpen angeschlossen werden. Die Betriebssicherheit wird durch vielfältige Überwachungs- und Alarmfunktionen gewährleistet. Hierzu zählt unter anderem die separate Niveauerfassung für den Hochwasser- und Trockenlaufschutz. Darüber hinaus kann die Pumpe mittels Druckerfassung gesteuert werden. Durch Modbus RTU wird die Integration in Fernüberwachungssysteme möglich und die Betriebszustände können jederzeit eingesehen werden.

Mikrocontroller-gesteuertes Schaltgerät zur niveau- oder druckabhängigen Steuerung von zwei Tauchmotorpumpen mittels analogen oder digitalen Signalgebern. Die Eingabe der einzelnen Parameter erfolgt durch eine symbolgestützte Menüführung und einem Bedienknopf.

Funktionen

• Drei unterschiedliche Betriebsarten für einen weiten Einsatzbereich:
  • Regelungsart „Entleeren“: Zum Entleeren von Brunnen
  • Regelungsart „Befüllen“: Zum Befüllen von Behältern
  • Regelungsart „Druckregelung“
• Einstellbarer Überlastschutz
• Thermische Motorüberwachung
• Pumpen-Kick-Funktion
• Einstellbare Nachlaufzeit
• Drehrichtungsüberwachung
• Hochwasseralarm in der Regelungsart „Befüllen“ mit Zwangsausschaltung der angeschlossenen Pumpen
• Trockenlaufschutz der Pumpen
• Fehlerspeicher für 10 Fehlermeldungen inkl. der Störungsart

Ausstattung

• Anzeige der aktuellen Betriebszustände und -daten sowie von Störungen über LC-Display und LEDs
• Symbolgestützte Menüführung
• Einstellung von Betriebsparametern und Bedienung über Bedienknopf
• Hauptschalter
• Fernzugriff über ModBus
• Integrierter Alarmsummer

Eingänge

• 1x analoger Präzisionseingang 4-20 mA für einen passiven Drucksensor
• 4x digitale Eingänge zur Niveausteuerung mit Schwimmerschaltern oder Elektroden
• 2x digitale Eingänge für die Überwachung des Trockenlaufniveaus der Pumpen mit Schwimmerschaltern oder Elektroden
• 1x digitaler Eingang für die Überwachung des Hochwasserniveaus mit Schwimmerschalter oder Elektrode
• 2x Eingänge für die thermische Wicklungsüberwachung mit Bimetall-Temperaturfühler, ein Anschluss von PTC- oder Pt100-Fühlern ist nicht möglich!
• 1x digitaler Eingang für Extern Ein/Aus zur Fernsteuerung des Systems

Ausgänge

• 1x potentialfreier Wechslerkontakt* für die Sammelbetriebsmeldung (SBM)
• 1x potentialfreier Wechslerkontakt* für die Sammelstörmeldung (SSM)
• 2x potentialfreie Schließerkontakte* (NO) für die Einzelbetriebsmeldung (EBM)
• 2x potentialfreie Öffnerkontakte* (NC) für die Einzelstörmeldung (ESM)
• 1x 24 VDC-Ausgang zum Anschluss eines externen Alarmmelders
• 1x analoger Ausgang 0-10 V für die Ausgabe des Druckistwerts

*Hinweis: Spannungsversorgung muss bauseits erfolgen!

Auslegung

• Signalgeber bauseits stellen.
• Schaltgeräte sind nicht explosionsgeschützt und dürfen nur außerhalb explosionsgefährdeter Bereiche eingesetzt werden.

Hinweis! Die Betriebsanleitung liegt gedruckt in den folgenden Sprachen dem Produkt bei: DE, EN, FR, ES, PT, ZH. Alle Sprachen sind als PDF-Dateien auf einem USB-Stick beigelegt oder können hier heruntergeladen werden: https://qr.wilo.com/1432. Für die Installation und Inbetriebnahme wird ein Notebook oder Tablet mit Adobe Reader benötigt.

Technische Daten

• Max. Anzahl ansteuerbarer Pumpen: 2
• Phasen: 13
• Nennspannung: 220/230/380/400 V
• Netzfrequenz: 50, 60 Hz
• Min. Nennstrom: 1 A
• Max. Nennstrom pro Pumpe: 12 A
• Einschaltart: Direkt (DOL)
• Schutzart: IP54
• Werkstoff Gehäuse: PC
• Länge: 155 mm
• Breite: 310 mm
• Höhe: 230 mm
• Gewicht netto ca.: 2.4 kg
• Fabrikat: Wilo
• Art.-Nr.: 2552326
