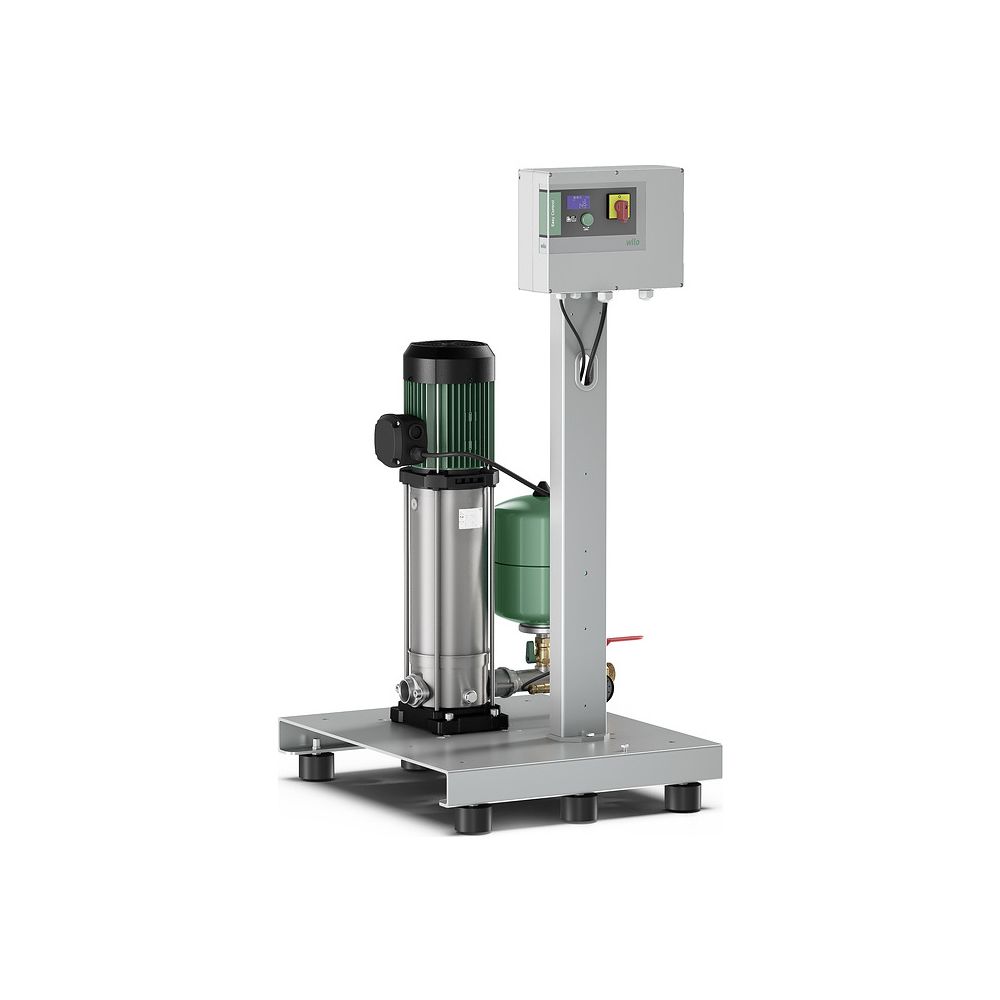

Wilo Isar Hochdruck-Kreiselpumpe MODV1-1CV1-L-1606/EC, 4,2kW, 400V, Rp 2" / R 1 1/2", PN 10/16

Die Wilo-Isar MODV1 ist eine Druckerhöhungsanlage mit mehrstufigen, vertikalen Pumpen mit Festdrehzahl, die sich dank ihrer kompakten, platzsparenden Bauweise für die Wasserversorgung und Druckerhöhung in kleinen Gewerbeobjekten eignet. Dank ihrer modularen Bauweise kann sie optional um ein, zwei oder drei Pumpen des Typs Wilo-Medana CV1-L erweitert werden. Mediumberührende Bauteile eignen sich außerdem für Trinkwasseranwendungen. Dank flexibler Anschlüsse, geringem Platzbedarf, servicefreundlicher Hydraulikbauteile und des Easy Control-Schaltgeräts gelingen Installation, Inbetriebnahme und Wartung im Handumdrehen.

Kompakt-Druckerhöhungsanlage gemäß DIN 1988 und DIN EN 806, für den unmittelbaren oder mittelbaren Anschluss. Bestehend aus normalsaugender, vertikaler Edelstahl-Hochdruckkreiselpumpe. Anschlussfertig mit Edelstahlverrohrung auf Grundrahmen montiert, inkl. Steuer-/ Regelgerät mit allen erforderlichen Mess-und Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung und Druckerhöhung in Wohn­, Büro­ und Verwaltungsgebäuden, Hotels, Krankenhäusern, Kaufhäusern sowie in Industriesystemen.

Zur Förderung von Trinkwasser, Prozesswasser, Kühlwasser oder anderen Gebrauchswässern, die die verwendeten Werkstoffe weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten.

Besonderheiten/ Produktvorteile

• Hohe Betriebssicherheit durch Anlage mit einer mehrstufigen CV1-L-Pumpen mit Hydraulik aus Edelstahl
• Einfache Installation und Wartung dank spezieller, flexibel einstellbarer Anschlüsse an Sammelverrohrungen
• Einfache Inbetriebnahme und Betrieb mit dem Easy Controller
• Trinkwasserzulassung (ACS und UBA Liste) für Pumpen mit medienberührenden Bauteilen aus Edelstahl

Ausstattung/ Funktion

• 1 CV1-L-Pumpe pro Anlage
• Medienberührte Bauteile sind korrosionsbeständig
• Galvanisch verzinkter Grundrahmen mit höhenverstellbaren Schwingungsdämpfern zur Körperschallisolierung
• Absperrventil an jeder Pumpe auf Saug- und Druckseite
• Rückflussverhinderer, druckseitig
• Drucksensor, enddruckseitig
• Manometer optional, saugseitig
• Manometer, enddruckseitig
• Membrandruckbehälter (8 l/PN 10)
• Wassermangelsicherung optional
• EC-Regelung mit IP 54 Kunststoffgehäuse, bestehend aus internem Netzteil, Mikroprozessor, analogen und digitalen Eingangs- und Ausgangsmodulen

Bedienung/ Anzeige

• Vollelektronischer Easy Controller mit internem Netzteil, Mikroprozessor, analogen und digitalen Eingängen und Ausgängen für die Ansteuerung und Verknüpfung von Einzelpumpen
• Werkseitig voreingestellte Parameter für einfache Inbetriebnahme/Start
• Einstellung des Sollwerts, Betriebsparameter und Quittierung der Störmeldungen durch Grüne-Knopf-Technologie
• LC-Display (hinterleuchtet) zur Anzeige der Betriebsdaten, der Reglerparameter, des Betriebsstatus der Pumpe, des Istdrucks, der Fehlermeldungen und des Verlaufsprotokolls
• LEDs zur Anzeige des Anlagenstatus (Betrieb/Störung/Wassermangel/Überdruck)
• Feststellbarer Hauptschalter
• Menüführung mit Symbolen
• Sperren der Parametereinstellungen
• Betrieb wählbar mit/ohne Reservepumpe
• Betriebsstundenzähler für jede Pumpe
• Betriebsstundenzähler für die gesamte Anlage
• Netz-Ein/Aus-Zähler für jede Anlage
• Störungsprotokoll für die letzten 9 Störungen

Zubehör

Zubehör kann optional bestellt werden. Der Einbau kann werkseitig erfolgen oder nachträglich nach technischer Klärung.

Empfohlenes Zubehör (gesondert bestellen)

• Optionaler Bausatz WMS zur Wassermangelsicherung
• Flexible Anschlussleitungen oder Kompensatoren

Betriebsdaten

• Fördermedium: Wasser
• Anzahl der Pumpen: 1
• Medientemperatur: 3 °C
• Umgebungstemperatur: 5 °C
• Maximaler Betriebsdruck: 16 bar
• Maximaler Zulaufdruck: 6 bar

Motordaten (pro Motor)

• Netzanschluss: 3~400 V, 50 Hz
• Motornennleistung: 4200 W
• Nennstrom: 7.8 A
• Nenndrehzahl: 2900 U/Min
• Motor-Effizienzklasse: IE3
• Isolationsklasse: F
• Schutzart Motor: IP55
• Schutzart Schaltgerät: IP54

Werkstoffe

• Pumpengehäuse: Edelstahl
• Laufrad: Edelstahl
• Welle: Edelstahl
• Wellendichtung: BQ1EGG
• Material Dichtung: EPDM
• Material Verrohrung: Edelstahl

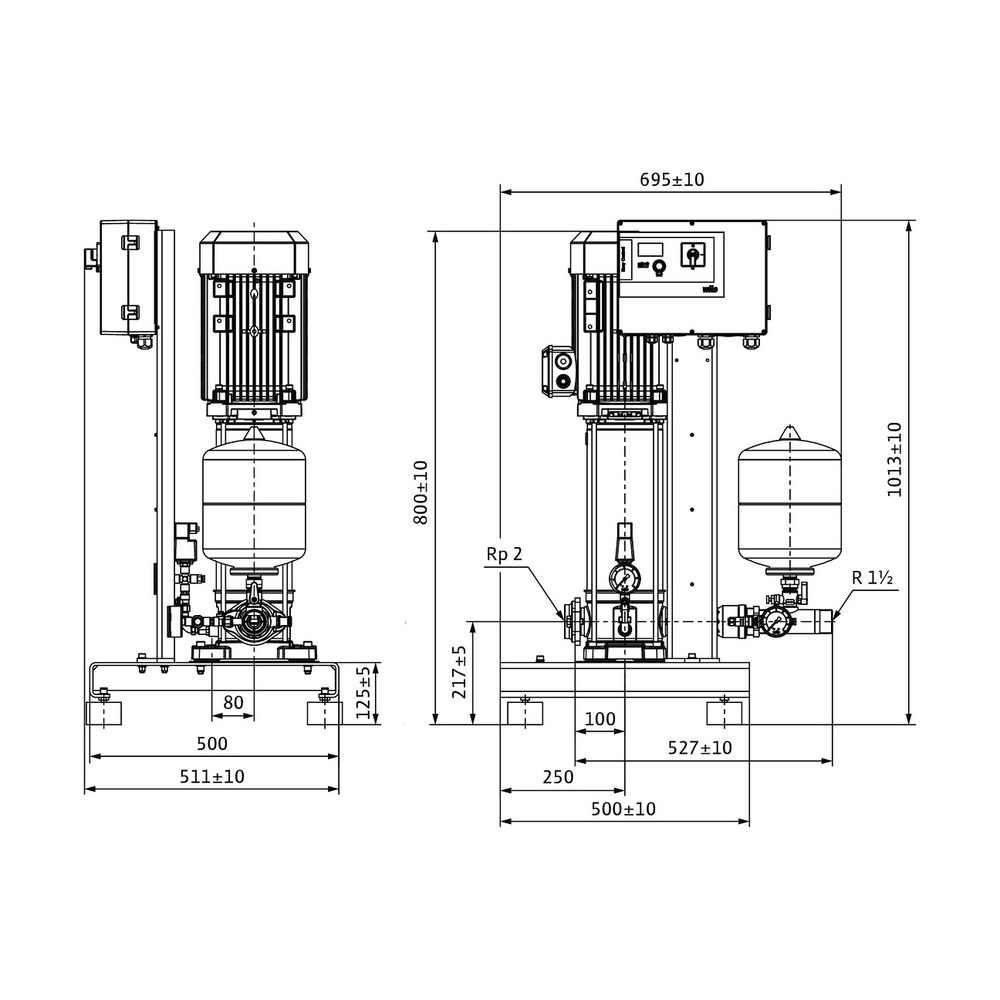

Einbaumaße

• Saugseitiger Rohranschluss: Rp 2
• Druckseitiger Rohranschluss: R 1½

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: Isar MODV1-1CV1-L-1606/EC
• Gewicht netto ca.: 79 kg
• Artikelnummer: 2554113

• Vollautomatische Wasserversorgung und Druckerhöhung im Zulaufbetrieb, entweder aus dem öffentlichen Wassernetz oder einem Tank, für private, kommerzielle, industrielle und kommunale Anwendungen (z. B. Wohngebäude, Büro, Verwaltungsgebäude, Hotels, Krankenhäuser, Handwerk, Industrie, Wasserversorgungsunternehmen).
• Förderung von Trinkwasser, Prozesswasser, Kühlwasser oder anderem Brauchwasser, das keine Auswirkungen auf die verwendeten Werkstoffe hat, weder chemisch noch mechanisch, und keine abrasiven oder langfaserigen Bestandteile aufweist
