Wilo CronoBloc BL-E Trockenläufer-Energiespar-Einzelpumpe 65/250-7,5/4-R1, 400V, DN 80/65, PN 16, 7,5kW

Einstufige Trockenläufer-Kreiselpumpe in Block-Bauform für Fundamentaufstellung mit integriertem Frequenzumformer zur elektronischen Regelung für u.a. konstanten oder variablen Differenzdruck (Δp-c/ Δp-v). Die CronoBloc-BL-E ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen konzipiert.

Konstruktion

• Einstufige Niederdruck-Kreiselpumpe
• Spiralgehäuse in Block-Bauart mit Flansch-und Gehäuseabmessungen nach DIN EN 733, Flansche PN 16 - nach EN 1092-2
• Schwingungs- und geräuscharme Blockbauart mit Laterne, Fuß am Pumpengehäuse und starr verbundenem Standardmotor (Norm-Motor)
• Alle Grauguss-Komponenten serienmäßig mit Kataphoresebeschichtung
• Zwangsumflutete, drehrichtungsunabhängige Faltenbalg-Gleitringdichtung und kavitationsreduzierendes Laufrad
• Gleitringdichtung für die Wasserförderung bis Tmax. = +140°C. Bis T ≤ +40°C ist eine Glykolbeimischung von 20% ... 40% Volumenanteil zulässig. Bei Wasser-Glykol Gemischen mit Anteilen Glykol >40% bis max. 50% Volumenanteil und einer Medientemperatur von > + 40°C bis max. +120°C oder anderen von Wasser abweichenden Medien ist eine alternative Gleitringdichtung vorzusehen. Bei Verwendung von Wasser-Glykol-Gemischen wird generell der Einsatz einer S1 Variante mit entsprechender Gleitringdichtung empfohlen.

Zubehör

• Unterlageblöcke für Fundamentbefestigung
• IR-Stick
• IF-Modul PLR
• IF-Modul LON
• IF-Modul Modbus
• IF-Modul BACnet
• IF-Modul CAN
• Regelsystem VR-HVAC
• Regelsystem CCe-HVAC
• Regelsystem SCe-HVAC
• Differenzdruckgeber (DDG)

Serienmäßige Ausrüstung

Pumpendisplay zur Anzeige von:

• Regelungsart Δp-c (Differenzdruck constant), Δp-v (Differenzdruck variabel), PID-Regelung, n-constant (Steller)
• Sollwert (z.B. Differenzdruck oder Drehzahl)
• Fehler- und Warnmeldungen
• Istwerte (z.B. Leistungsaufnahme, Istwert des Sensors)
• Betriebsdaten (z.B. Betriebsstunden, Energieverbrauch)
• Zustandsdaten (z.B. Zustand des SSM- und SBM-Relais)
• Gerätedaten (z.B. Pumpenname)
• Betriebsart (nur bei Hosenrohranwendung: Haupt-/Reservebetrieb, Parallelbetrieb )

Ein-Knopf-Handbedienebene für:

• Pumpe Ein/Aus
• Sollwert- bzw. Drehzahleinstellung
• Wahl der Betriebs- und Regelungsart
• Konfiguration der Betriebsparameter
• Fehlerquittierung

Zusatzfunktionen

• 1x Steuereingang "Vorrang AUS"
• 1x "Externer Pumpentausch" (nur wirksam bei Doppelpumpenbetrieb)
• 1x Analogeingang 0-10 V, 2-10 V, 0-20 mA, 4-20 mA für Stellerbetrieb (DDC) oder zur Sollwert-Fernverstellung,
• 1x Analogeingang 0-10 V, 2-10 V, 0-20 mA, 4-20 mA für Istwert-Signal des Drucksensors
• IR-Schnittstelle zur drahtlosen Kommunikation mit Bedien- und Service-Gerät Wilo-IR-Stick,
• Steckplatz für Wilo IF-Module zur Anbindung an die Gebäudeautomation,
• Konfigurierbare, potentialfreie Stör- und Betriebs-/Bereitschaftsmeldung
• 1x Schnittstelle zur Doppelpumpenkommunikation
• Drehstrommotor mit Frequenzumrichter
• Integriertes Doppelpumpenmanagement
• Einstellbares Zeitintervall für den Pumpentausch (bei Doppelpumpenbetrieb)
• Integrierter Motorvollschutz
• Unterschiedliche Betriebsarten für Heizungsanwendung (HV) oder Klimaanwendung (AC)
• Zugriffssperre
• Unterschiedliche Bedienebenen: Standard/Service

Betriebsdaten

• Fördermedium: Wasser, Ethylenglykol, Propylenglykol
• Min. Medientemperatur: -20 °C
• Max. Medientemperatur: 140 °C
• Min. Umgebungstemperatur: 0 °C
• Max. Umgebungstemperatur: 40 °C
• Maximaler Betriebsdruck: 16 bar
• Auslegungshinweis: 16 bar bis 120 °C, 13 bar bis 140 °C
• Mindesteffizienzindex (MEI): 0.4

Antrieb

• Netzanschluss: 3~380 V, 50/60 Hz3~400 V, 50/60 Hz3~440 V, 50/60 Hz
• Motor-Effizienzklasse: IE4
• Leistungsaufnahme: 7500 W
• Motornennleistung: 7500 W
• Strom (max): 12 A
• Drehzahl max.: 1470 U/Min
• Störaussendung: EN 61800-3
• Störfestigkeit: EN 61800-3
• Isolationsklasse: F
• Schutzart Motor: IP55
• Motorschutz: KLF integriert

Werkstoffe

• Pumpengehäuse: 5.1301/EN-GJL-250 KTL-beschichtet
• Laufrad: Grauguss
• Welle: Edelstahl
• Wellendichtung: AQ1EGG
• Laterne: Grauguss

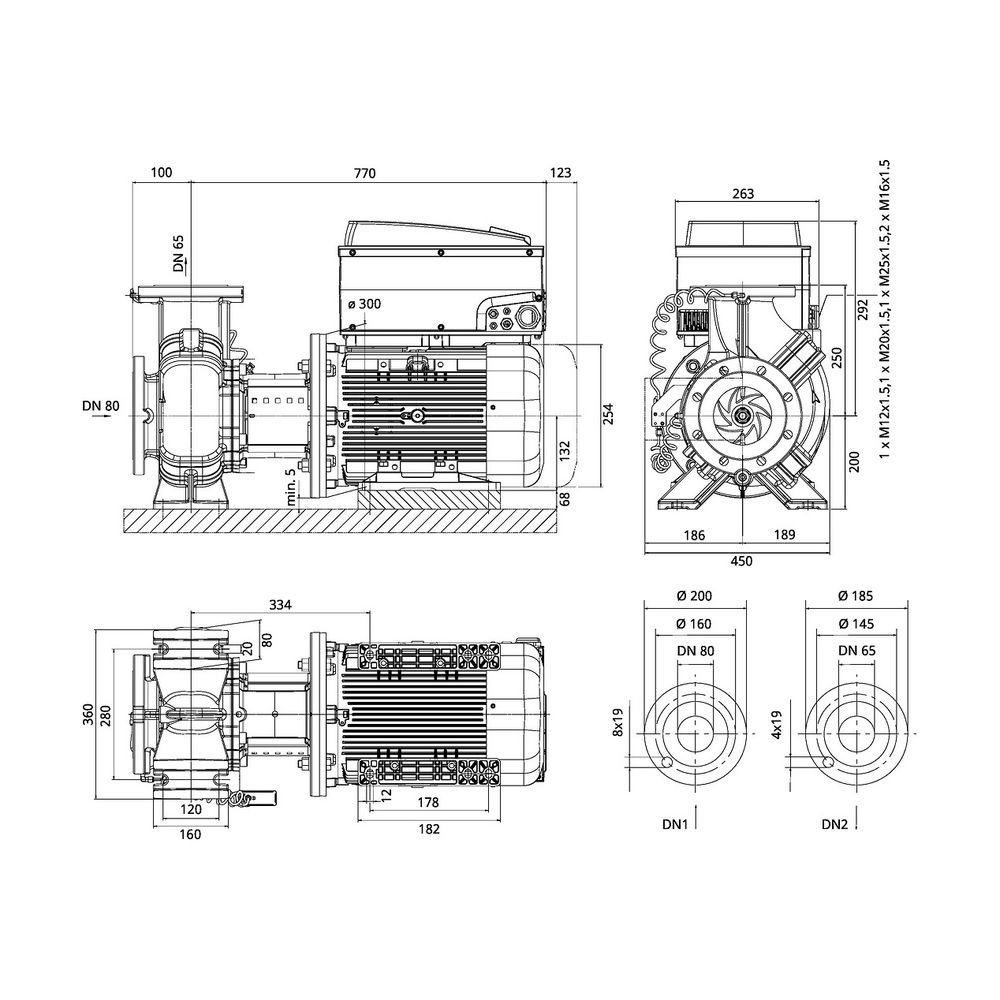

Einbaumaße

• Saugseitiger Rohranschluss: DN 80
• Druckseitiger Rohranschluss: DN 65

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: CronoBloc-BL-E65/250-7,5/4-R1
• Gewicht netto ca.: 175 kg
• Artikelnummer: 2222344

Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.
