Wilo Atmos GIGA I Trockenläufer-Standard-Einzelpumpe 80/120-7,5/2, 400V, DN 80, PN 16, 7,5kW

Die Wilo-Atmos GIGA-I bietet eine Vielzahl an Komponenten und Werkstoffen für unterschiedlichste Anwendungen vornehmlich im Bereich der Gebäudetechnik und in industriellen Umgebungen. . Sie kann unterschiedliche Medien mit Temperaturen von -20 bis +140 °C fördern und eignet sich damit besonders für Klima- und Kälteanwendungen. Entstehendes Kondensat kann über einen Auslass gezielt abgeführt werden.

Mit modernster Pumpenhydraulik und IE3/IE4-Motoren ausgestattet, arbeitet die Pumpe ebenso zuverlässig wie Energie sparend.

Die mit korrosionsbeständiger Kataphorese-Beschichtung versehenen Gusskomponenten gewährleisten zudem eine lange Lebensdauer.

Einstufige Trockenläufer-Kreiselpumpe in Inline-Bauform für Rohreinbau oder Fundamentaufstellung. Schwingungs- und geräuscharme Blockbauart mit Laterne und starr verbundenem Standard- Flanschmotor (Norm-Motor). Mit zwangsumfluteter, drehrichtungsunabhängiger Faltenbalg-Gleitringdichtung (ab kW 37/4-polig optional mit einer Kartuschen-Gleitringdichtung in Back-Pull-Out-Design zum Gleitringdichtungsaustausch ohne Demontage des Motors) und kavitationsreduzierendem Laufrad. Flansche mit Druckmessanschlüssen R 1/8.

Alle Graugusskomponenten sind kataphoresebeschichtet.

Pumpen mit Motoren ≥ 5,5 kW verfügen serienmäßig über Kaltleiterfühler als Motorschutz.

Der Motorklemmkasten ≤ 7,5 kW kann aus Metall oder Kunststoff sein. Wenn ein Metallklemmkasten zwingend erforderlich ist, die entsprechende Sondervariante bestellen. Die Motorklemmkästen > 7,5 kW sind immer aus Metall.

• Gleitringdichtung für die Wasserförderung bis Tmax. = +140°C. Bis T ≤ +40 °C ist eine Glykolbeimischung von 20 % bis 40 % Volumenanteil zulässig. Bei Wasser-Glykol-Gemischen mit Anteilen Glykol > 40 % bis max. 50 % Volumenanteil und einer Medientemperatur von > +40 °C bis max. +120 °C oder anderen von Wasser abweichenden Medien ist eine alternative Gleitringdichtung vorzusehen. Bei Verwendung von Wasser-Glykol-Gemischen wird generell der Einsatz einer S1 Variante mit entsprechender Gleitringdichtung empfohlen.

Betriebsdaten

• Fördermedium: Wasser, Ethylenglykol, Propylenglykol
• Min. Medientemperatur: -20 °C
• Max. Medientemperatur: 140 °C
• Min. Umgebungstemperatur: 0 °C
• Max. Umgebungstemperatur: 40 °C
• Maximaler Betriebsdruck: 16 bar
• Auslegungshinweis: 16 bar bis 120 °C, 13 bar bis 140 °C
• Mindesteffizienzindex (MEI): 0.4

Motordaten

• Motor-Effizienzklasse: IE3
• Netzanschluss: 3~400 V, 50 Hz
• Spannungstoleranz: ±10 %
• Motornennleistung: 7500 W
• Nenndrehzahl: 2900 U/Min
• Nennstrom: 14.7 A
• Leistungsfaktor: 0.83
• Motorwirkungsgrad 50%: 88.1 %
• Motorwirkungsgrad 75%: 90 %
• Motorwirkungsgrad 100%: 90.1 %
• Isolationsklasse: F
• Schutzart: IP55

Werkstoffe

• Pumpengehäuse: 5.1301/EN-GJL-250 KTL-beschichtet
• Laufrad: Grauguss
• Welle: Edelstahl
• Wellendichtung: AQ1EGG
• Laterne: 5.1301/EN-GJL-250 KTL-beschichtet

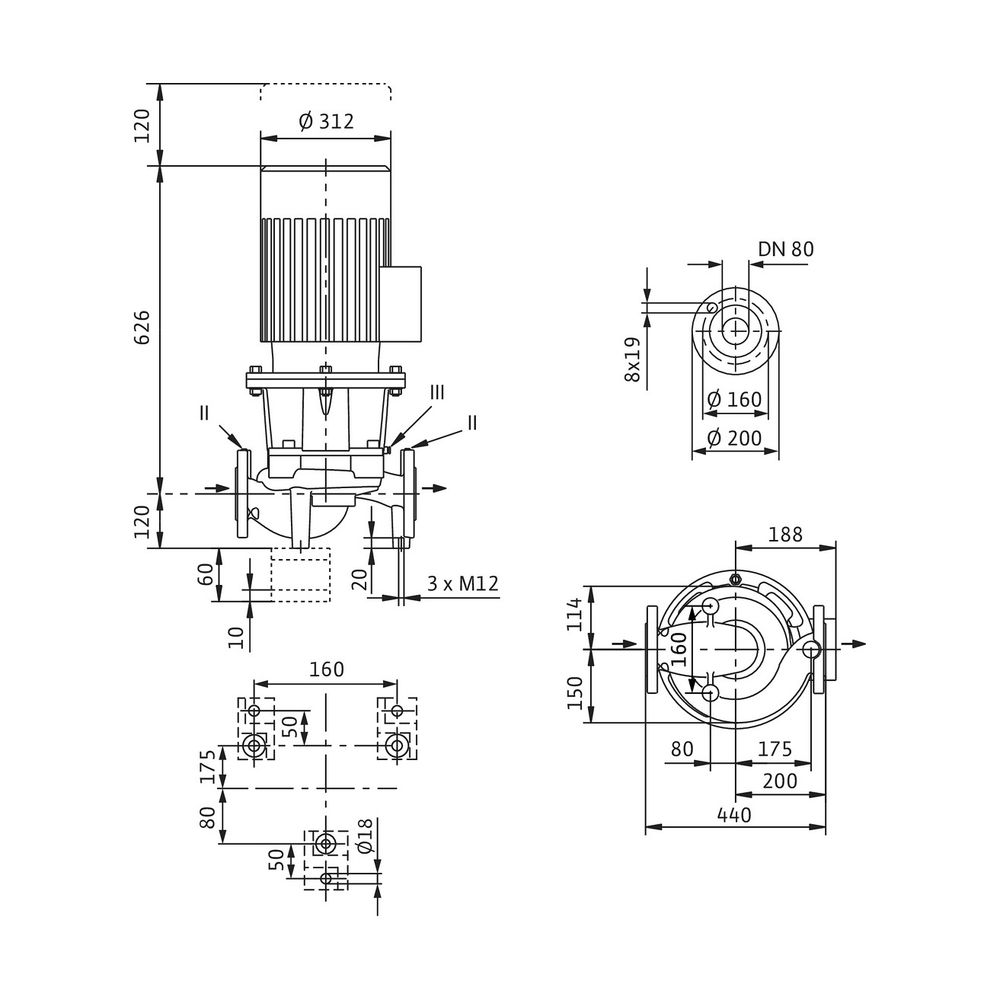

Einbaumaße

• Saugseitiger Rohranschluss: DN 80
• Druckseitiger Rohranschluss: DN 80

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: Atmos GIGA-I 80/120-7,5/2
• Gewicht netto ca.: 122 kg
• Artikelnummer: 2222608

Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.
