Wilo CronoBloc BL-E Trockenläufer-Energiespar-Einzelpumpe, 400V, PN 16
310 weitere Ausführungen verfügbar
Leistung
Nennweite
Typ
Beschreibung
Wilo CronoBloc BL-E Trockenläufer-Energiespar-Einzelpumpe 65/140-11/2-R1-S1, 400V, DN 80/65, PN 16, 11kW
Betriebsdaten Fördermedium: Water
Min. Medientemperatur: -20 oC
Max. Medientemperatur: 140 oC
Min. Umgebungstemperatur: 0 oC
Max. Umgebungstemperatur: 40 oC
Maximaler Betriebsdruck: 16 bar
Auslegungshinweis: 16 bar bis 120 oC, 13
bar bis 140 oC Mindesteffizienzindex (MEI): 0.4
Antrieb Netzanschluss: 3x380 V, 50/60 Hz 3x400
V, 50/60 Hz 3x440 V, 50/60 Hz Motor-Effizienzklasse: Leistungsaufnahme: 11700 W
Motornennleistung: 11000 W
Strom (max): 18.1 A
Drehzahl max.: 2960 U/Min
Störaussendung: Störfestigkeit: Isolationsklasse: F
Schutzart Motor: Motorschutz: KLF integriert
Werkstoffe Pumpengehäuse: 5.1301/EN-GJL-250
KTL-coated Laufrad: Grey cast iron
Welle: Stainless steel
Wellendichtung: Q1Q1X4GG
Laterne: Grey cast iron
Einbaumaße Saugseitiger Rohranschluss: DN 80
Druckseitiger Rohranschluss: DN 65
Bestellinformationen Fabrikat: Produktbezeichnung: BL-E65/140-11/2
R1-S1 Gewicht netto ca.: 173 kg
Artikelnummer: 2221229
Einstufige Trockenläufer-Kreiselpumpe in Block-Bauform für Fundamentaufstellung mit integriertem Frequenzumformer zur elektronischen Regelung für u.a. konstanten oder variablen Differenzdruck (Δp-c/ Δp-v). Die CronoBloc-BL-E ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen konzipiert.
Konstruktion
- Einstufige Niederdruck-Kreiselpumpe
- Spiralgehäuse in Block-Bauart mit Flansch-und Gehäuseabmessungen nach DIN EN 733, Flansche PN 16 - nach EN 1092-2
- Schwingungs- und geräuscharme Blockbauart mit Laterne, Fuß am Pumpengehäuse und starr verbundenem Standardmotor (Norm-Motor)
- Alle Grauguss-Komponenten serienmäßig mit Kataphoresebeschichtung
- Zwangsumflutete, drehrichtungsunabhängige Faltenbalg-Gleitringdichtung und kavitationsreduzierendes Laufrad
- Gleitringdichtung S1 empfohlen bei Wasser-Glykol-Gemischen mit Anteilen Glykol bis max. 50 % Volumenanteil und einer Medientemperatur von -20 °C bis max. +90 °C ... +110 °C und auch bei Ölanteilen im Wasser-Glykol-Gemisch.
Zubehör
- Unterlageblöcke für Fundamentbefestigung
- IR-Stick
- IF-Modul PLR
- IF-Modul LON
- IF-Modul Modbus
- IF-Modul BACnet
- IF-Modul CAN
- Regelsystem VR-HVAC
- Regelsystem CCe-HVAC
- Regelsystem SCe-HVAC
- Differenzdruckgeber (DDG)
Serienmäßige Ausrüstung
Pumpendisplay zur Anzeige von:
- Regelungsart Δp-c (Differenzdruck constant), Δp-v (Differenzdruck variabel), PID-Regelung, n-constant (Steller)
- Sollwert (z.B. Differenzdruck oder Drehzahl)
- Fehler- und Warnmeldungen
- Istwerte (z.B. Leistungsaufnahme, Istwert des Sensors)
- Betriebsdaten (z.B. Betriebsstunden, Energieverbrauch)
- Zustandsdaten (z.B. Zustand des SSM- und SBM-Relais)
- Gerätedaten (z.B. Pumpenname)
- Betriebsart (nur bei Hosenrohranwendung: Haupt-/Reservebetrieb, Parallelbetrieb )
Ein-Knopf-Handbedienebene für:
- Pumpe Ein/Aus
- Sollwert- bzw. Drehzahleinstellung
- Wahl der Betriebs- und Regelungsart
- Konfiguration der Betriebsparameter
- Fehlerquittierung
Zusatzfunktionen
- 1x Steuereingang "Vorrang AUS"
- 1x "Externer Pumpentausch" (nur wirksam bei Doppelpumpenbetrieb)
- 1x Analogeingang 0-10 V, 2-10 V, 0-20 mA, 4-20 mA für Stellerbetrieb (DDC) oder zur Sollwert-Fernverstellung,
- 1x Analogeingang 0-10 V, 2-10 V, 0-20 mA, 4-20 mA für Istwert-Signal des Drucksensors
- IR-Schnittstelle zur drahtlosen Kommunikation mit Bedien- und Service-Gerät Wilo-IR-Stick,
- Steckplatz für Wilo IF-Module zur Anbindung an die Gebäudeautomation,
- Konfigurierbare, potentialfreie Stör- und Betriebs-/Bereitschaftsmeldung
- 1x Schnittstelle zur Doppelpumpenkommunikation
- Drehstrommotor mit Frequenzumrichter
- Integriertes Doppelpumpenmanagement
- Einstellbares Zeitintervall für den Pumpentausch (bei Doppelpumpenbetrieb)
- Integrierter Motorvollschutz
- Unterschiedliche Betriebsarten für Heizungsanwendung (HV) oder Klimaanwendung (AC)
- Zugriffssperre
- Unterschiedliche Bedienebenen: Standard/Service
Betriebsdaten
- Fördermedium: Wasser, Ethylenglykol, Propylenglykol
- Min. Medientemperatur: -20 °C
- Max. Medientemperatur: 140 °C
- Min. Umgebungstemperatur: 0 °C
- Max. Umgebungstemperatur: 40 °C
- Maximaler Betriebsdruck: 16 bar
- Auslegungshinweis: 16 bar bis 120 °C, 13 bar bis 140 °C
- Mindesteffizienzindex (MEI): 0.4
Antrieb
- Netzanschluss: 3~380 V, 50/60 Hz3~400 V, 50/60 Hz3~440 V, 50/60 Hz
- Motor-Effizienzklasse: IE4
- Leistungsaufnahme: 11700 W
- Motornennleistung: 11000 W
- Strom (max): 18.1 A
- Drehzahl max.: 2960 U/Min
- Störaussendung: EN 61800-3
- Störfestigkeit: EN 61800-3
- Isolationsklasse: F
- Schutzart Motor: IP55
- Motorschutz: KLF integriert
Werkstoffe
- Pumpengehäuse: 5.1301/EN-GJL-250 KTL-beschichtet
- Laufrad: Grauguss
- Welle: Edelstahl
- Wellendichtung: Q1Q1X4GG
- Laterne: Grauguss

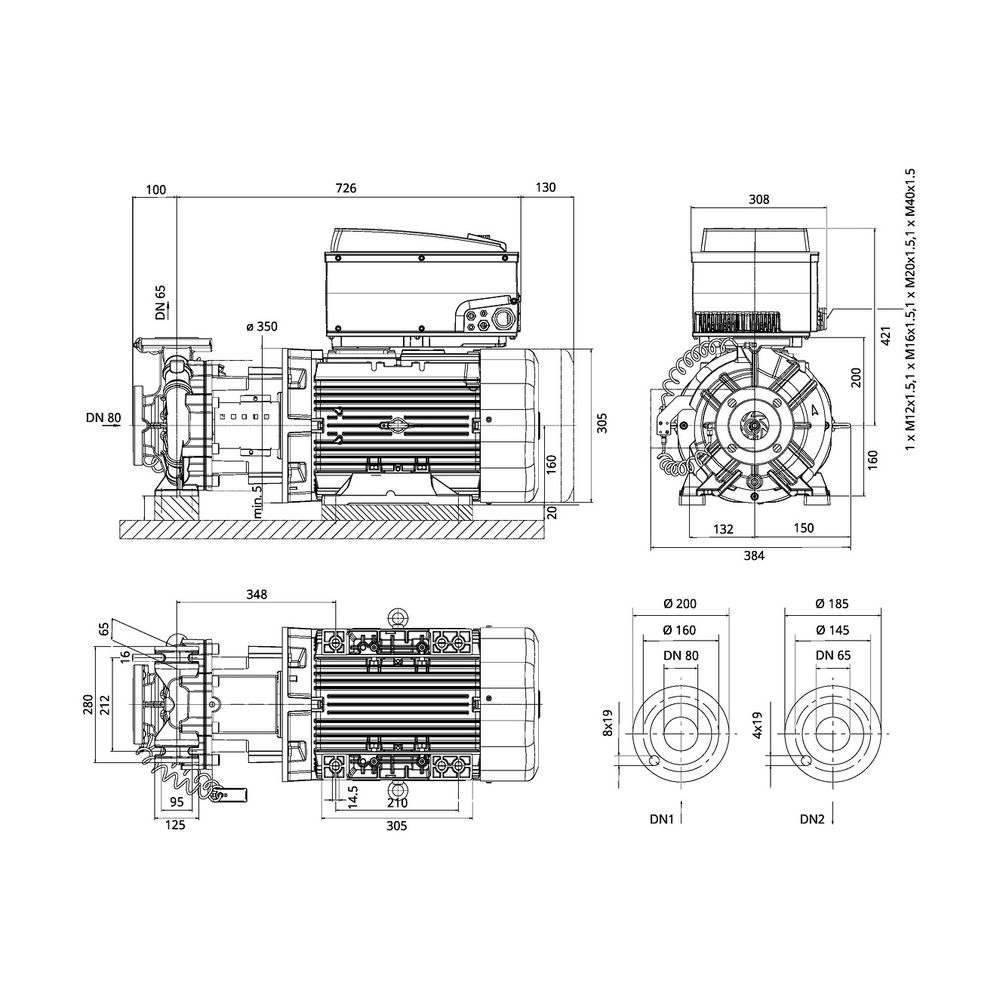

Einbaumaße
- Saugseitiger Rohranschluss: DN 80
- Druckseitiger Rohranschluss: DN 65
Bestellinformationen
- Fabrikat: Wilo
- Produktbezeichnung: CronoBloc-BL-E65/140-11/2-R1-S1
- Gewicht netto ca.: 173 kg
- Artikelnummer: 2221229
Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.
Einstufige Trockenläufer-Kreiselpumpe in Block-Bauform für Fundamentaufstellung mit integriertem Frequenzumformer zur elektronischen Regelung für u.a. konstanten oder variablen Differenzdruck (dp-c/ dp-v). Die CronoBloc-BL-E ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Klima- und Kühlsystemen konzipiert. Konstruktion Einstufige Niederdruck-Kreiselpumpe Spiralgehäuse in Block-Bauart mit Flansch-und Gehäuseabmessungen nach DIN EN 733, Flansche PN 16
- nach EN 1092-2 Schwingungs- und geräuscharme Blockbauart mit Laterne, Fuß am Pumpengehäuse und starr verbundenem Standardmotor (Norm-Motor) Alle Grauguss-Komponenten serienmäßig mit Kataphoresebeschichtung Zwangsumflutete, drehrichtungsunabhängige Faltenbalg-Gleitringdichtung und kavitationsreduzierendes Laufrad Gleitringdichtung S1 empfohlen bei Wasser-Glykol-Gemischen mit Anteilen Glykol bis max. 50 % Volumenanteil und einer Medientemperatur von -20 oC bis max. +90 oC ... +110 oC und auch bei Ölanteilen im Wasser-Glykol-Gemisch. Serienmäßige Ausrüstung Pumpendisplay zur Anzeige von: Regelungsart dp-c (Differenzdruck constant), dp-v (Differenzdruck variabel), PID-Regelung, n-constant (Steller) Sollwert (z.B. Differenzdruck oder Drehzahl) Fehler- und Warnmeldungen Istwerte (z.B. Leistungsaufnahme, Istwert des Sensors) Betriebsdaten (z.B. Betriebsstunden, Energieverbrauch) Zustandsdaten (z.B. Zustand des SSM- und SBM-Relais) Gerätedaten (z.B. Pumpenname) Betriebsart (nur bei Hosenrohranwendung: Haupt-/Reservebetrieb, Parallelbetrieb ) Ein-Knopf-Handbedienebene für: Pumpe Ein/Aus Sollwert- bzw. Drehzahleinstellung Wahl der Betriebs- und Regelungsart Konfiguration der Betriebsparameter Fehlerquittierung Zusatzfunktionen 1x Steuereingang "Vorrang AUS" 1x "Externer Pumpentausch" (nur wirksam bei Doppelpumpenbetrieb) 1x Analogeingang 0-10 V, 2-10 V, 0-20 mA, 4-20 mA für Stellerbetrieb (DDC) oder zur Sollwert-Fernverstellung, 1x Analogeingang 0-10 V, 2-10 V, 0-20 mA, 4-20 mA für Istwert-Signal des Drucksensors IR-Schnittstelle zur drahtlosen Kommunikation mit Bedien- und Service-Gerät Wilo-IR-Stick, Steckplatz für Wilo IF-Module zur Anbindung an die Gebäudeautomation, Konfigurierbare, potentialfreie Störund Betriebs-/Bereitschaftsmeldung 1x Schnittstelle zur Doppelpumpenkommunikation Drehstrommotor mit Frequenzumrichter Integriertes Doppelpumpenmanagement Einstellbares Zeitintervall für den Pumpentausch (bei Doppelpumpenbetrieb) Integrierter Motorvollschutz Unterschiedliche Betriebsarten für Heizungsanwendung (HV) oder Klimaanwendung (AC) Zugriffssperre Unterschiedliche Bedienebenen: Standard/Service
Technische Daten
| Hersteller-Warengruppe | Wilo-Regelgerät SC-HVAC-System |
| Hersteller-Serie | CronoBloc-BL-E |
| Hersteller-Produktgruppe | Wilo-CronoBloc BL-E |
| Hersteller-Artikelnummer | 2221229 |
| Hersteller | Wilo |
| Anschluss Auslassseite | Flansch |
| Anschluss Einlassseite | Flansch |
| Anschlussstandard Auslassseite | EN 1092-2 |
| Anschlussstandard Einlassseite | EN 1092-2 |
| Antriebsart | elektrisch |
| Anzahl der Phasen | 3 |
| Artikelnummer | WILO-2221229 |
| Bemessungsspannung | 400 |
| Drehzahl | 2950 |
| Druckstufe Flanschanschluss Auslassseite | PN 16 |
| Druckstufe Flanschanschluss Einlassseite | PN 16 |
| EAN-13 | 4062679239354 |
| Flanschform | rund |
| Frequenz | 50/60 Hz |
| Förderhöhe bei Volumenstrom (BEP) | 279,098682 |
| Gewicht | 222 kg |
| Höhe Ansaugseite | 160 |
| Höhe Druckseite | 308 |
| Isolationsklasse nach IEC | F |
| Länge Mitte Druck-/Sauganschluss | 100 |
| Max Arbeitsdruck | 16 |
| Max Förderhöhe | 38,59 |
| Max Volumenstrom | 165,1 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 140 |
| Mindesteffizienzindex (MEI) | 0,4 |
| Motor-Energieeffizienzklasse | IE4 |
| Motorausgangsleistung (P2) | 11 |
| Nenndurchmesser, Anschluss Auslassseite | DN 65 |
| Nenndurchmesser, Anschluss Einlassseite | DN 80 |
| Nennstrom | 18,1 |
| Normmotor | ja |
| Pumpenlänge | 826 |
| Rohraußendurchmesser, Anschluss Auslassseite | 65 |
| Rohraußendurchmesser, Anschluss Einlassseite | 80 |
| Schutzart (IP) | IP55 |
| Umgebungstemperatur | 0 - 40 |
| Volumenstrom (BEP) | 99,09 |
| Werkstoff des Gebläserads/Laufrads | Gusseisen |
| Werkstoff des Pumpengehäuses | Gusseisen |
| Werkstoffgüte des Pumpengehäuses | Gusseisen GG 25 (GJL-250) |
| Werkstoffgüte Gebläserad/Laufrad | Gusseisen EN-GJL-200 (GG 20) |
| WEEE-Nr. | 82996796 |
