Wilo Atmos GIGA B Trockenläufer-Blockpumpe 65/200-30/2-S1, 400V, DN 80/65, PN 16, 30kW

Die Wilo-Atmos GIGA-B ist die Trockenläuferpumpe in Block-Bauart, die besonders für den Transport von Wasser in einer Vielzahl von Gebäudetypen geeignet ist. Die Pumpe zeichnet sich durch niedrige Lebenszykluskosten dank optimierter hydraulischer Wirkungsgrade aus und gewährleistet eine lange Lebensdauer durch die korrosionsbeständige Kataphorese-Beschichtung aller Gusskomponenten. Eine große Variantenvielfalt der Komponenten und ihr weiter Temperaturbereich von -20 bis +140 °C macht sie zu einem Allrounder für viele unterschiedlichen Anwendungen, auch in der Wasserversorgung oder in industriellen Umgebungen.

Installation und Wartung sind kundenfreundlich aufgrund von serienmäßigen Pumpenfüßen und “Back-Pull-out”-Design mit optionaler Kartuschen-Gleitringdichtung bei großen Pumpentypen (ab 37kW/4polig). Aufgrund der Hauptabmessungen nach EN733 ist sie kompatibel zu vielen bestehenden Blockpumpen.

Einstufige Trockenläufer-Kreiselpumpe in Block-Bauform für Fundamentaufstellung inklusive Fuß am Pumpengehäuse.

Schwingungs- und geräuscharme Blockbauart mit Laterne und starr verbundenem Standardmotor (Norm-Motor).

Mit zwangsumfluteter, drehrichtungsunabhängiger Faltenbalg-Gleitringdichtung (ab 37 kW/4-polig optional mit einer Cartridge-Gleitringdichtung in Back-Pull-Out-System zum Gleitringdichtungsaustausch ohne Demontage des Motors) und kavitationsreduzierendem Laufrad.

Flansche mit Druckmessanschlüssen R 1/8. Alle Graugusskomponenten sind kataphoresebeschichtet.

Pumpen mit Motoren ≥ 5,5 kW verfügen serienmäßig über Kaltleiterfühler als Motorschutz.

Der Motorklemmkasten ≤ 7,5 kW kann aus Metall oder Kunststoff sein. Wenn ein Metallklemmkasten zwingend erforderlich ist, die entsprechende Sondervariante bestellen. Die Motorklemmkästen > 7,5 kW sind immer aus Metall.

• Gleitringdichtung S1 empfohlen bei Wasser-Glykol-Gemischen mit Anteilen Glykol bis max. 50 % Volumenanteil und einer Medientemperatur von -20 °C bis max. +90 °C ... +110 °C und auch bei Ölanteilen im Wasser-Glykol-Gemisch..

Betriebsdaten

• Fördermedium: Wasser, Ethylenglykol, Propylenglykol
• Min. Medientemperatur: -20 °C
• Max. Medientemperatur: 140 °C
• Min. Umgebungstemperatur: 0 °C
• Max. Umgebungstemperatur: 40 °C
• Maximaler Betriebsdruck: 16 bar
• Auslegungshinweis: 16 bar bis 120 °C, 13 bar bis 140 °C
• Mindesteffizienzindex (MEI): 0.4

Motordaten

• Motor-Effizienzklasse: IE3
• Netzanschluss: 3~400 V, 50 Hz
• Spannungstoleranz: ±10 %
• Motornennleistung: 30000 W
• Nenndrehzahl: 2900 U/Min
• Nennstrom: 54.1 A
• Leistungsfaktor: 0.86
• Motorwirkungsgrad 50%: 92.2 %
• Motorwirkungsgrad 75%: 93.4 %
• Motorwirkungsgrad 100%: 93.3 %
• Isolationsklasse: F
• Schutzart: IP55

Werkstoffe

• Pumpengehäuse: 5.1301/EN-GJL-250 KTL-beschichtet
• Laufrad: Grauguss
• Welle: Edelstahl
• Wellendichtung: Q1Q1X4GG
• Laterne: Grauguss

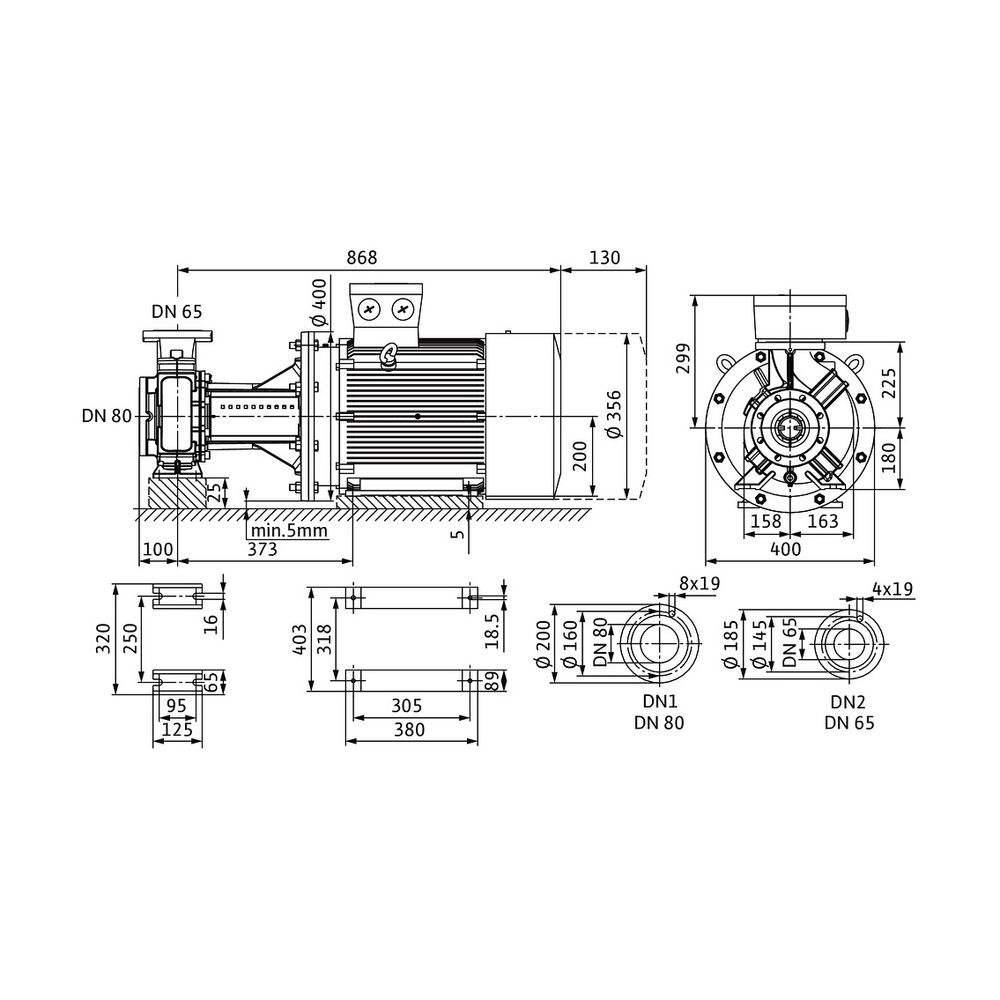

Einbaumaße

• Saugseitiger Rohranschluss: DN 80
• Druckseitiger Rohranschluss: DN 65

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: Atmos GIGA-B 65/200-30/2-S1
• Gewicht netto ca.: 336 kg
• Artikelnummer: 2217098

Zur Förderung von Heizungswasser (nach VDI 2035), Wasser-Glykol-Gemischen, Kühlwasser und Kaltwasser ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlwasseranlagen.
