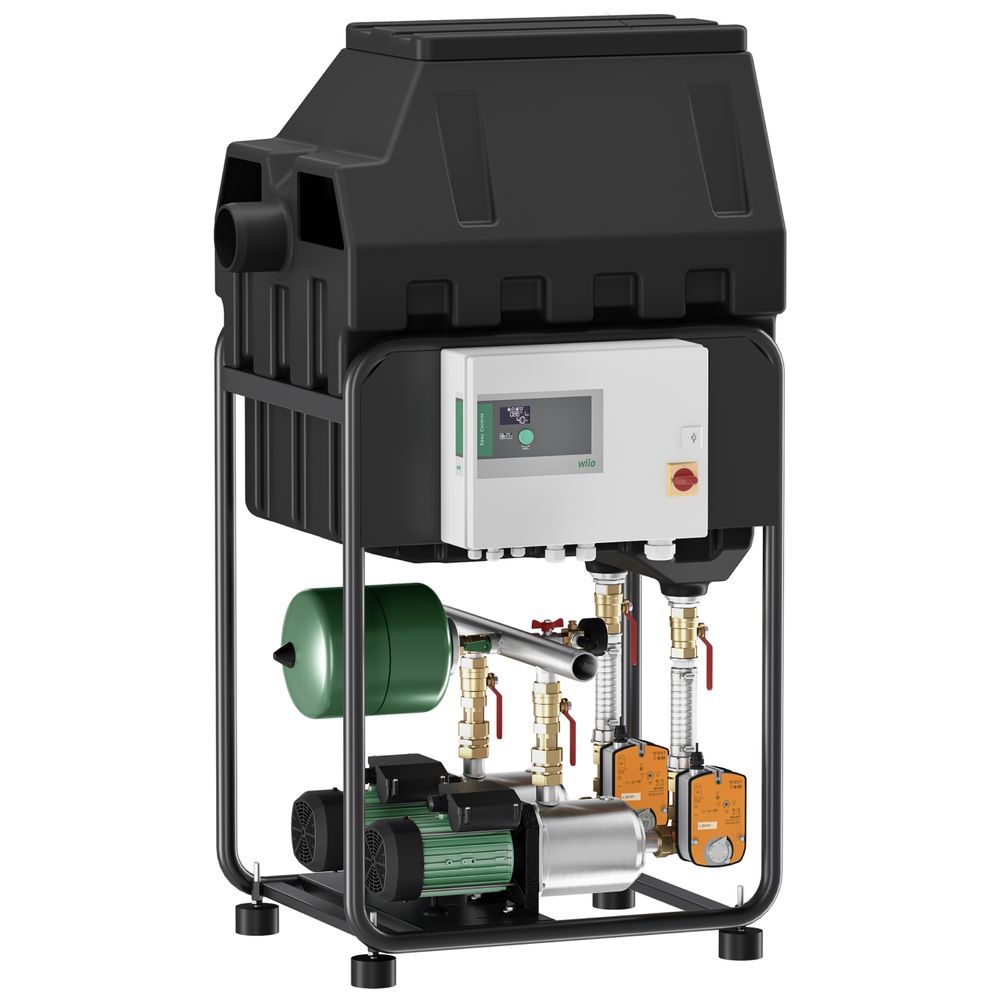

Wilo RainSystem Regenwassernutzungsanlage AF 150-2, Medana LSP405/EC, 230V, PN 6/10, R 1 1/4" x R 1 1/2", 750W

Durch die gezielte Nutzung von Regenwasser ist das Wilo-RainSystem AF 150 ein besonders nachhaltiges System zur Einsparung von Trinkwasser.Die werkseitig vormontierte Anlage ist schnell installiert und mittels des EC-Schaltgeräts und der Grüne-Knopf-Technologie schnell in Betrieb genommen. Das System ist mit einem Nachspeisebehälter mit einem Volumen von 150 Litern für den Dauerbetrieb ausgelegt und schaltet im Fall eines Regenwassermangels in der Zisterne automatisch auf eine entsprechende Nachspeisung mit Trinkwasser um.Die integrierten, selbstansaugenden Kreiselpumpen Wilo-Medana CH1-LSP mit IE2-Motortechnologie gewährleisten in Verbindung mit der strömungsoptimierten Bauweise des Nachspeisebehälters einen niedrigen Energieverbrauch. Eine Spannungsversorgung im Niedervoltbereich, Selbstschutzroutinen wie beispielsweise der Trockenlaufschutz sowie der Einsatz korrosionsbeständiger Bauteile sorgen für eine hohe Betriebssicherheit und Langlebigkeit. Der geräuscharme Betrieb ermöglicht eine Anwendung auch im unmittelbaren Wohnumfeld.Über eine Modbus RTU-Schnittstelle kann das System in eine bestehende Gebäudeleittechnik integriert werden. Optional ist eine erweiterte Kommunikation über ein Gateway möglich.

Kompakte Regenwasser-Nutzungsanlage gemäß DIN 1989-100 und DIN EN 16941-1 mit flexibler druckseitiger Sammelverrohrung und zwei getrennten Saugleitungsanschlüssen zur Einsparung von Trinkwasser. Bestehend aus zwei geräuscharmen, selbstansaugenden, mehrstufigen, horizontalen Hochdruck-Kreiselpumpen der Baureihe Wilo-Medana CH1-LSP. Anschlussfertig auf Stahlrohrrahmen mit höhenverstellbaren Standfüßen montiert, inklusive Regelgerät zur komfortablen Anlagensteuerung.

Vollautomatische Regenwassernutzung bzw. Frischwassernachspeisung bei Regenwassermangel in Mehrfamilienhäusern und kleinen Gewerbebetrieben.

Besonderheiten/Produktvorteile

• Einfache Installation dank kompakter, werkseitig vormontierter Bauweise
• Einfach und intuitiv bedienbar über EC-Regelgerät in Verbindung mit Grüner-Knopf-Technologie
• Zuverlässiger Dauerbetrieb auch bei Regenwassermangel dank automatischer Nachspeisung von Trinkwasser
• Energieeinsparender Betrieb durch strömungsoptimierte Bauweise und den Einsatz von IE2-Motoren
• Hohe Betriebssicherheit dank Selbstschutzroutinen, Steuerung im Niedervoltbereich und Einsatz korrosionsbeständiger Bauteile sowie der Möglichkeit zur Einbindung in eine Gebäudeleittechnik
• Anschlussmöglichkeit einer Speisepumpe in der Zisterne über AUX-Kontakt (zusätzliches Schaltgerät erforderlich, z.B. BE-WP)
• Fernüberwachung durch die Einbindung in die Gebäudeautomation über serienmäßigen Modbus und optionale erweiterte Kommunikation über Gateway
• Geräuscharmer Betrieb für hohen Anwendungskomfort

Ausstattung/Funktion

• Zwei Hochdruck-Kreiselpumpen der Baureihe Wilo-Medana CH1-LSP mit IE2-Motortechnologie
• Stahlrohrrahmen in schwingungsgedämpfter Konstruktion mit höhenverstellbaren Standfüßen und Grundplatte zur Fixierung der Pumpen
• Zwei 3-Wege-Ventile zur automatischen Umschaltung auf Trinkwasser-Nachspeisung im Falle von Regenwassermangel in der Zisterne
• Nachspeisebehälter (Volumen: 150 Liter) mit Überlauf nach EN 1717 (freier Auslauf Typ AB) und bedarfsgerechter Nachspeisung von Frischwasser bei nicht gefüllter Zisterne
• Durchströmter Membrandruckbehälter (Volumen: 8 Liter) nach DIN 4807 zur Energieeinsparung bei gebäudeseitigen Kleinstleckagen
• Füllstandssensor mit 20 m Kabel (Messbereich 0 ... 5m) zur Füllstandsdetektion in der Zisterne
• Alle medienberührenden Teile sind korrosionsfrei

druckseitig:

• Kugelhahn an jeder Pumpe
• beidseitig anschlussfähige, druckseitige Sammelverrohrung
• Durchströmter Membrandruckbehälter (8 Liter)
• Drucksensor 4 – 20 mA
• Manometer

saugseitig:

• Zwei getrennte Saugleitungsanschlüsse (für separate Installation der schwimmenden Entnahme in der Zisterne)
• Kugelhahn an jeder Pumpe
• Drucksensor 4 – 20 mA
• Manometer

Automatische Pumpensteuerung über Vollelektronisches EC-Rain-Regelgerät (Easy Control) im metallischen Gehäuse, Schutzart IP54. Anschlussfertig elektrisch sowie hydraulisch verschaltet und auf antikorrosiv lackiertem Stahlrohrrahmen montiert.

Zur Erleichterung der Wartung wird ein Arbeitsbereich von 60 cm rund um die Anlage empfohlen.

Bedienung/Display

• LED-Display zur Anzeige der Betriebsdaten, Regler-Parameter, Betriebszustände der Pumpen, Fehlermeldungen und Historienspeicher
• Menüführung mit Siebensegment-Anzeige und Visualisierung
• Werkseitig voreingestellte Parameter für einfache Inbetriebnahme/Start
• Einstellung von Betriebsparametern und Quittierung von Störmeldungen über Drehknopf
• Feststellbarer Hauptschalter
• Betriebsstundenzähler je Pumpe und für die Gesamtanlage
• Trocken- und Überlaufzähler
• Fehlerspeicher für die letzten 10 Störungen

Regelung

• Zwei selbstansaugende Kreiselpumpen der Baureihe Wilo-Medana CH1-LSP (Kontrollmodus p-c)
• Einstellbarer Ein- und Ausschaltdruck von Grundlast- und Spitzenlastpumpe im Verhältnis zum definierten Betriebspunkt
• Automatische, lastabhängige Zuschaltung der Spitzenlastpumpe, in Abhängigkeit des Einschaltdrucks der Grundlastpumpe
• Easy Actions Menü zur schnellen Konfiguration grundlegender Parameter
• Betriebsmodus der Pumpen (Hand, Aus, Automatik) und 3-Wege-Ventile (Auf, Zu) frei wählbar
• gleichmäßige Anlagensteuerung durch zyklischen Pumpentausch (konfigurierbar) sowie integriertem Testlauf bei ruhenden Pumpen
• Betriebsmodi der Anlagen (manuell oder automatisch)
• Automatischer, einstellbarer Pumpentausch
  • Standardeinstellung: Impuls – Bei jeder erneuten Anforderung wird die Grundlastpumpe getauscht ohne Berücksichtigung der Betriebsstunden
  • Zusätzlich: zyklischer Pumpentausch der Grundlastpumpe nach einstellbaren Betriebsstunden (Intervall: 1 bis 6 Stunden)
• Automatischer, einstellbarer Pumpentestlauf (Pumpen-Kick)
  • Aktivierbar/deaktivierbar
  • Zeit zwischen zwei Pumpentestläufen frei programmierbar
  • Sperrzeiten frei programmierbar

Überwachung

• Anlagen-/Niveausteuerung im Niedervoltbereich (24 VDC)
• Füllstandsüberwachung der Zisterne mit Hochwasser-Erkennung und Überlaufzählung
• Optionale Nachspeisebehälter-Überlauf-Erkennung
• Über-/Unterdruckerkennung
• Pumpen-Trockenlaufschutz
• Selbstansaug-Unterstützung
• Verkalkungsschutz der 3-Wege-Ventile
• Automatischer periodischer Wasseraustausch im Nachspeisebehälter (wählbarer Zyklus)
• Sammelbetriebs- und Störmeldungen über potentialfreie Kontakte
• Optionale Ein-/Ausgänge (siehe Schnittstellen)

Schnittstellen

• Potentialfreie Kontakte für Sammelbetriebs- und Sammelstörmeldungen (SBM/SSM)
• Logikumkehr für SBM und SSM möglich
• Optionale Eingänge: Kontakte für Trockenlauf (Verzögerung 1 bis 180 Sekunden), Extern Aus, Überlauf (Nachspeisebehälter/Zisterne), Rücklauf (Zisterne), Trockenlauf (Zisterne)
• Optionale Ausgänge: zwei Stück mit -60 bis 60 Sekunden Offset im Verhältnis zum Pumpenausgang 1 & 2 (wenn 3-Wege-Ventil im Regenwasser-Modus)

Empfohlenes Zubehör (gesondert zu bestellen)

• Zwei separate Saugschläuche und Ansaugfilter (schwimmende Entnahme)
• Membrandruckbehälter druckseitig entsprechend den Gegebenheiten bzw. Erfordernissen

Optionales Zubehör

• Gewindekappe oder Blindflansch je nach Nennweite der Sammelverrohrung
• Filter (druckseitig)

Bus-Systeme

• Modbus RTU

Werkstoffe

• Pumpengehäuse: Edelstahl
• Welle: Edelstahl
• Laufrad: PPE/PS-GF30

Betriebsdaten

• Fördermedium: Wasser
• Min. Medientemperatur: 5 °C
• Max. Medientemperatur: 35 °C
• Maximaler Betriebsdruck: 10 bar
• Max. Umgebungstemperatur: 40 °C

Motordaten

• Netzanschluss: 1~230 V, 50 Hz
• Motornennleistung: 750 W
• Nenndrehzahl: 2900 U/Min
• Nennstrom: 4.6 A
• Leistungsfaktor: 0.99
• Schutzart Motor: IP55
• Isolationsklasse: F

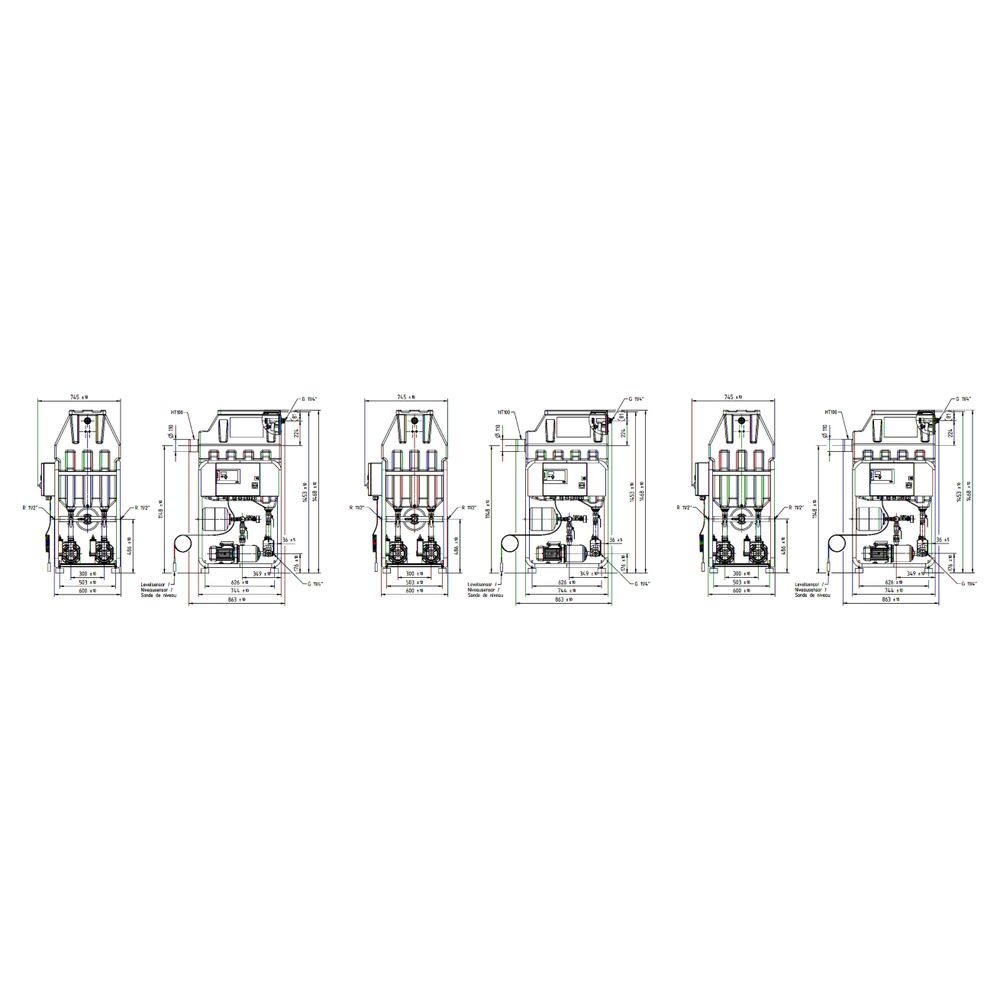

Einbaumaße

• Überflussanschluss: Ø110-PN0
• Wasseranschluss: R 1¼
• Saugseitiger Rohranschluss: G 1¼
• Druckseitiger Rohranschluss: G 1¼

Bestellinformationen

• Gewicht netto ca.: 106 kg
• Fabrikat: Wilo
• Produktbezeichnung: RainSystem AF 150-2 Medana LSP405/EC
• Artikelnummer: 4254795

Regenwassernutzung in Mehrfamilienhäusern und Kleingewerbebetrieben zur Einsparung von Trinkwasser in Verbindung mit Zisternen oder Behältern
