Wilo Economy CO/T-1 Helix V Einzelpumpenanlage 404/EC, 550W, 400V, PN 16, G 1 1/4", mit 150L Vorbehälter

Kompakt-Druckerhöhungsanlage, mit Vorbehälter zur Systemtrennung (Trinkwasser/Trinkwasser oder Trinkwasser/Nicht-Trinkwasser) gemäß DIN 1988 und DIN EN 1717 (Flüssigkeitskategorie 5) für den mittelbaren Anschluss. Bestehend aus Vorbehälter, Schwimmerventil, Schwimmerschalter als Trockenlaufschutz-Signalgeber und einer normalsaugenden, vertikalen Edelstahl-Hochdruckkreiselpumpe in Trockenläuferausführung. Anschlussfertig mit Verrohrung auf PE Grundplatte montiert, inkl. Steuer-/ Regelgerät mit allen erforderlichen Mess- und Stelleinrichtungen.

Zur Trinkwassertrennung sowie vollautomatischen Wasserversorgung und Druckerhöhung in Wohn­, Büro­ und Verwaltungsgebäuden, Hotels, Krankenhäusern, Kaufhäusern (im Geltungsbereich der DIN 1988 und DIN EN 806 sind hierfür Anlagen mit einer Reservepumpe vorzusehen) sowie in Industriesystemen.

Zur Förderung von Trinkwasser, Brauchwasser, Kühlwasser, Löschwasser (außer für Feuerlöschanlagen gemäß DIN14462 und mit Genehmigung der örtlichen Brandschutzbehörden) oder anderen Gebrauchswässern die die verwendeten Werkstoffe weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten.

Besonderheiten/ Produktvorteile

• Trinkwasser-Zulassung der Pumpe für alle medienberührten Teile (EPDM Version)
• Hocheffiziente Pumpenhydraulik der Baureihe Helix V in Verbindung mit IEC-Normmotoren
• Integrierte Wassermangelerkennung mit automatischer Abschaltung über Trockenlaufschutz-Relais
• Drehrichtungsunabhängige Gleitringdichtung der Pumpen
• Flexibles Laternen-Design ermöglicht direkten Zugang zur Gleitringdichtung
• Medienberührte Teile sind korrosionsfest
• Vorbehälter aus Polyethylen (PE) mit Betriebsüberlauf (HT) sowie Überlaufschlitz gemäß DIN EN 13077 (optional mit

Überlaufkasten inkl. Schmutzschutz erweiterbar)

• Zulaufventil auslaufberuhigt sowie werksseitig verdrehsicher montiert
• Druckverlustoptimierte Hydraulik der Gesamtanlage
• Einfache Inbetriebnahme und Betrieb mit dem Easy Controller
• Werkseitige Prüfung und Voreinstellung auf optimalen Arbeitsbereich

Ausstattung/ Funktion

• Edelstahl-Hochdruckkreiselpumpe der Baureihe Helix V
• Grundrahmen aus Polyethylen (PE)
• Absperrarmatur auf der Druckseite
• Rückflussverhinderer auf der Saugseite
• Membrandruckbehälter 8 l, PN16 inkl. Durchflussarmatur nach DIN 4807, Druckseite
• Drucksensor, Druckseite
• Manometer, Druckseite
• EC-Regelung mit IP 54 Kunststoffgehäuse, bestehend aus internem Netzteil, Mikroprozessor, analogen und digitalen Eingangs- und Ausgangsmodulen

Bedienung/ Anzeige

• Vollelektronischer Easy Controller mit internem Netzteil, Mikroprozessor, analogen und digitalen Eingängen und Ausgängen für die Ansteuerung und Verknüpfung von Festdrehzahl-Einzelpumpen
• Werkseitig voreingestellte Parameter für einfache Inbetriebnahme/Start
• Einstellung des Sollwerts, Betriebsparameter und Quittierung der Störmeldungen durch Grüne-Knopf-Technologie
• LC-Display (hinterleuchtet) zur Anzeige der Betriebsdaten, der Reglerparameter, des Betriebsstatus der Pumpe, des Istdrucks, der Fehlermeldungen und des Verlaufsprotokolls
• LEDs zur Anzeige des Anlagenstatus (Betrieb/Störung/Wassermangel/Überdruck)
• Feststellbarer Hauptschalter
• Menüführung mit Symbolen
• Sperren der Parametereinstellungen
• Betrieb wählbar mit/ohne Reservepumpe
• Betriebsstundenzähler für jede Pumpe
• Betriebsstundenzähler für die gesamte Anlage
• Netz-Ein/Aus-Zähler für jede Anlage
• Störungsprotokoll für die letzten 9 Störungen

Empfohlenes Zubehör (gesondert bestellen)

• Flexible Anschlussleitungen oder Kompensatoren
• Membrandruckbehälter
• Überlaufkasten inkl. Schmutzschutz

Eingehaltene Normen

• Technische Regeln für Trinkwasserinstallationen (TRWI) DIN 1988 (EN806)
• Membrandruckbehälter/ Ausdehnungsgefäße DIN 4807
• Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln EN 50178
• Elektrische Ausrüstung von Maschinen EN 60204-1
• Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke EN 60335-1
• Niederspannungsschaltgerätekombinationen EN 60439-1/ 61439-1
• EMV Störfestigkeit für Industriebereiche EN 61000-6-2
• EMV Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe EN 61000-6-3

Betriebsdaten

• Fördermedium: Wasser
• Förderhöhe max.: 31.53
• Anzahl der Pumpen: 1
• Medientemperatur: 5 °C
• Umgebungstemperatur: 5 °C
• Maximaler Betriebsdruck: 10 bar
• Maximaler Zulaufdruck: 5 bar

Motordaten

• Netzanschluss: 3~400 V, 50 Hz
• Motornennleistung: 550 W
• Nennstrom: 1.32 A
• Nenndrehzahl: 2900 U/Min
• Einschaltart: Direkt (DOL)
• Motorwirkungsgrad 50%: 72.8 %
• Motorwirkungsgrad 75%: 76.7 %
• Motorwirkungsgrad 100%: 77.2 %
• Isolationsklasse: F
• Schutzart Motor: IP55
• Schutzart Schaltgerät: IP54

Werkstoffe

• Behälter: PE-HD
• Pumpengehäuse: Edelstahl
• Laufrad: Edelstahl
• Welle: Edelstahl
• Wellendichtung: Q1BE3GG
• Material Dichtung: EPDM
• Material Verrohrung: Edelstahl

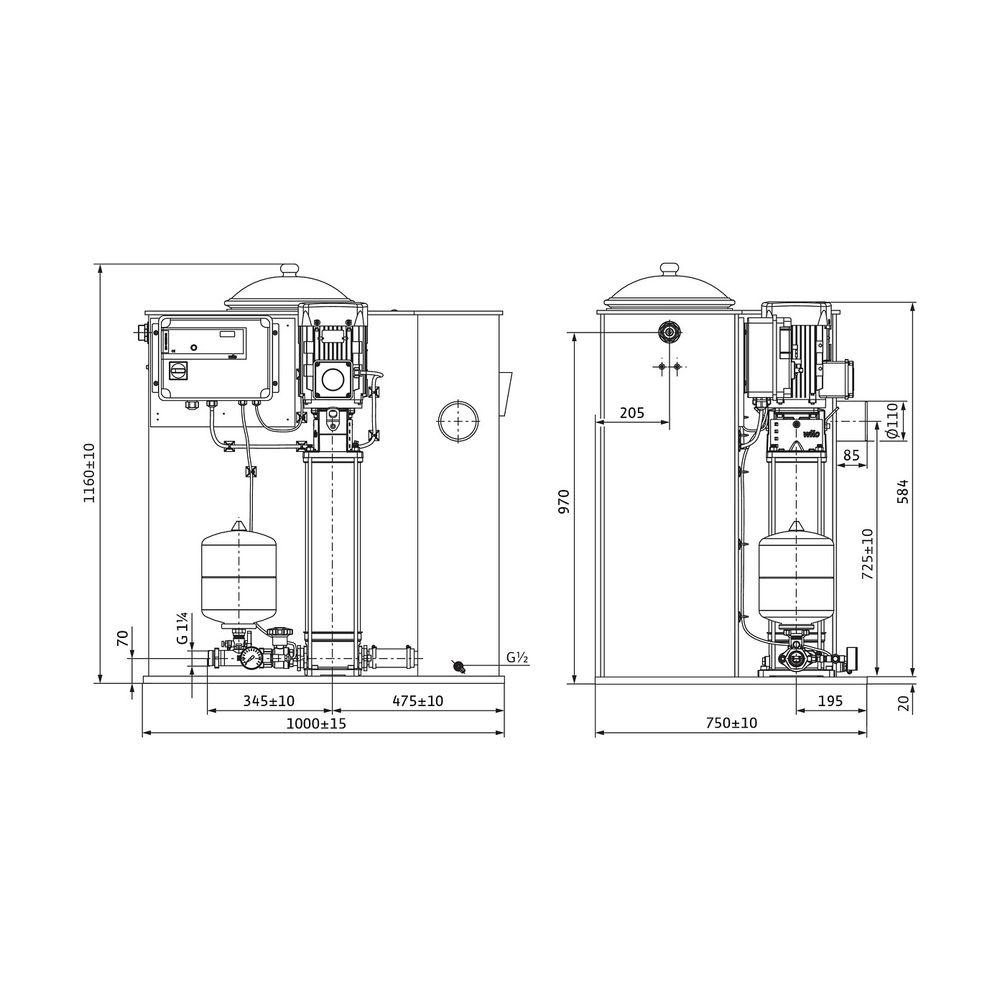

Einbaumaße

• Saugseitiger Rohranschluss: -
• Druckseitiger Rohranschluss: G 1¼
• Überflussanschluss: Ø110-PN0
• Bruttovolumen des Behälters: 150 l

Bestellinformationen

• Gewicht netto ca.: 86 kg
• Fabrikat: Wilo
• Produktbezeichnung: Economy CO/T-1 Helix V 404/EC
• Artikelnummer: 2554258

• Vollautomatische Wasserversorgung und Druckerhöhung im Zulaufbetrieb aus dem öffentlichen Wassernetz oder einem Vorratsbehälter für private, gewerbliche, industrielle und kommunale Anwendungen (z.B. Wohn-, Büro-, Verwaltungsgebäude, Hotels, Krankenhäuser, Handwerks-, Industriebetriebe, Wasserversorgungsunternehmen).
• Förderung von Trinkwasser und Brauchwasser, Kühlwasser, Löschwasser (außer für Feuerlöschanlagen gemäß DIN14462 und mit Genehmigung der örtlichen Brandschutzbehörden) oder anderen Gebrauchswässern die die verwendeten Werkstoffe weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten
