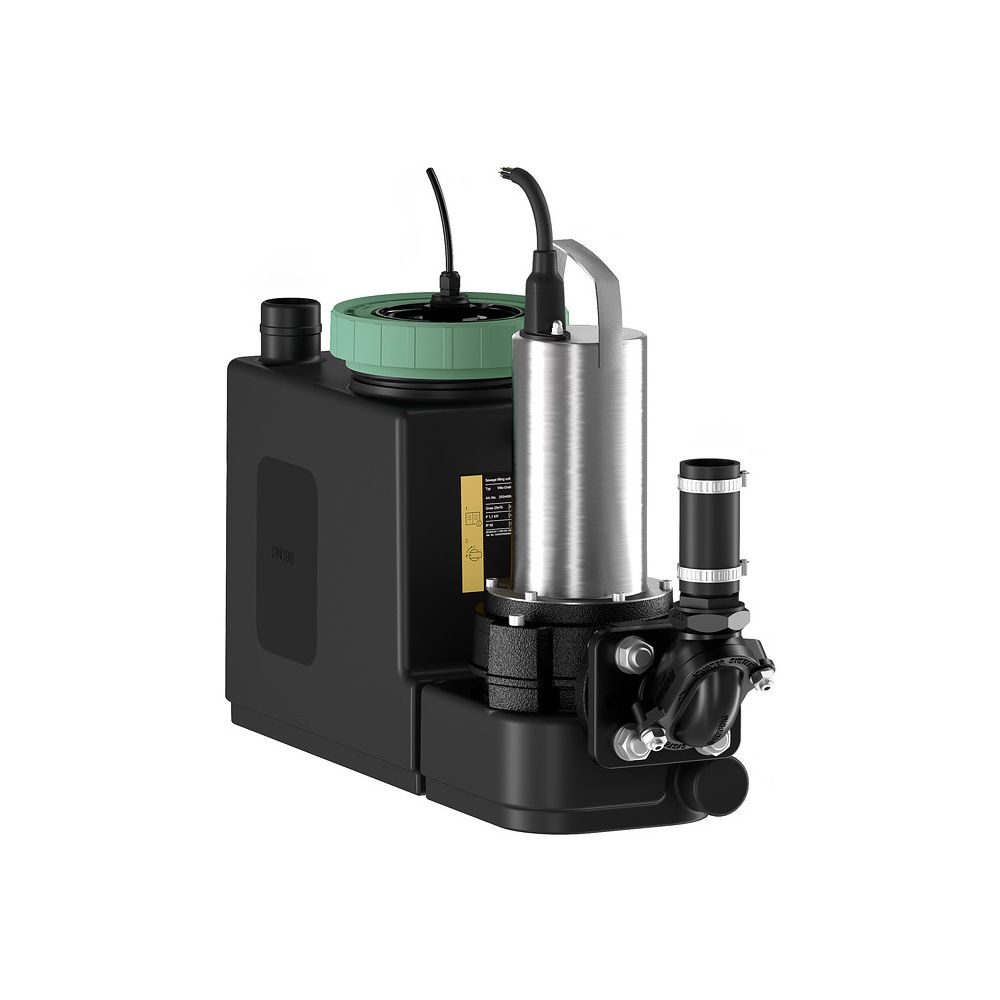

Wilo DrainLift SANI CUT-S Abwasser-Hebeanlage 20/M523/1-EF mit Schneidwerk, 230V, DN 110/160/90mm, PN 0,5/PN 6, 0,75kW

Die kompakte Einzelpumpenanlage Wilo-DrainLift SANI CUT-S ist die kleinste und leichteste Abwasser-Hebeanlage nach EN 12050-1 und damit ideal für den Einsatz in Ein- und Zweifamilienhäusern geeignet.

Dank ihres großen Schaltvolumens und des Schneidwerks mit Doppelschereffekt bietet die Wilo-DrainLift SANI CUT-S eine hohe Betriebssicherheit.

Mit den frei wählbaren Zuläufen und den kompakten Abmessungen lässt sich die Wilo-DrainLift SANI CUT-S flexibel und unauffällig in einer Vorwandinstallation montieren. Dadurch eignet sie sich ideal für den Austausch älterer, vorhandener Hebeanlagen.

Die anwenderfreundliche Bauweise mit transparentem Deckel macht die Wartung besonders einfach.

Kompakte, anschlussfertige, vollüberflutbare Einzelpumpen-Hebeanlage mit Schneidwerkhydraulik zur Förderung von fäkalienhaltigem Abwasser.

Fördermedien

Für die Sammlung und Förderung dieser Medien in Gewerbezonen:

• Abwasser mit Fäkalien
• Abwasser ohne Fäkalien

Abwasserförderung gemäß EN 12050

Die Hebeanlage entspricht der Norm DIN EN 12050-1.

Konstruktion

Gas- und wasserdichter Sammelbehälter:

• Geneigter Boden
• Revisionsöffnung mit transparentem Deckel

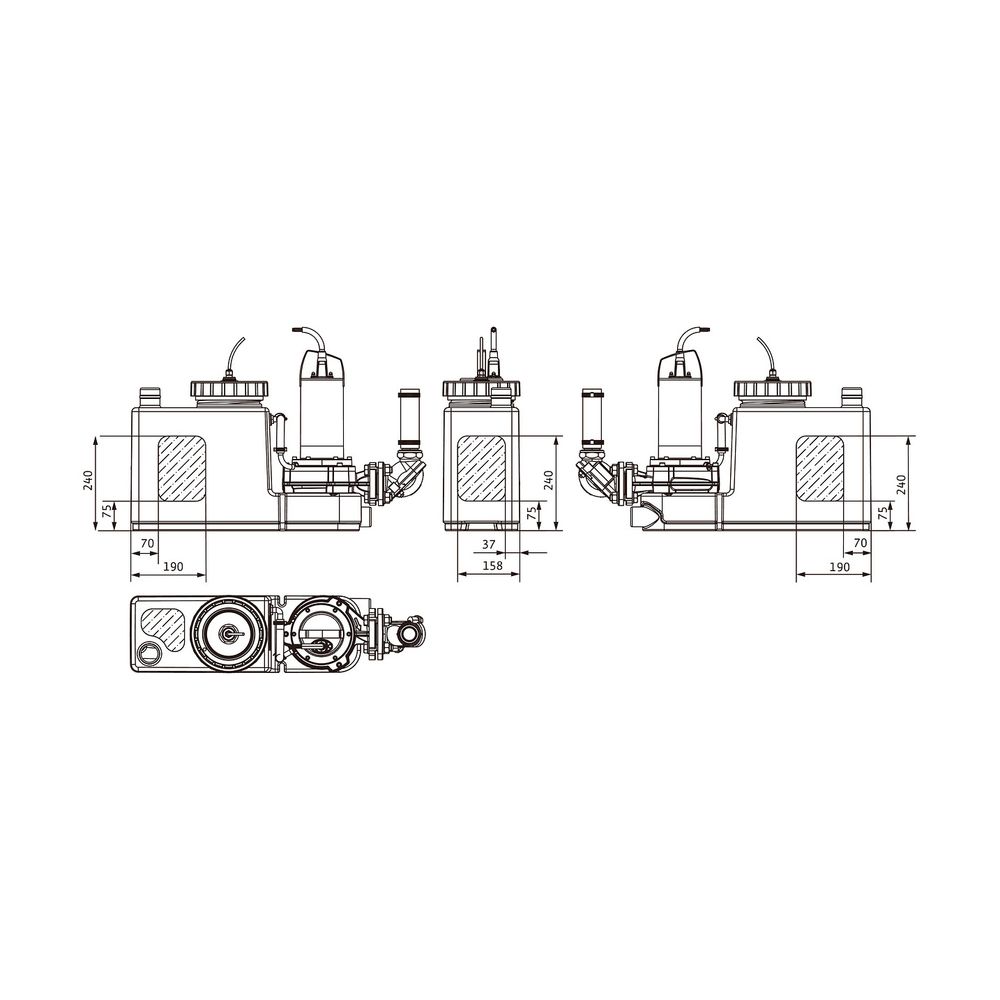

• Frei wählbare Zuläufe in den dargestellten Bereichen
• Füllstandsmessung per Analogausgangssignal über Reedschalter und zwei Schaltpunkte.

Schneidwerkpumpe:

• Montage direkt am Sammelbehälter
• Motor mit Oberflächenkühlung (Luftkühlung) und thermischer Motorüberwachung
• Druckanschluss mit montiertem Rückflussverhinderer

Vorverdrahtetes Schaltgerät für den Automatikbetrieb:

• Sammelstörmeldung über potentialfreien Kontakt
• Integrierter und netzunabhängiger Alarm
• Einstellbare Nachlaufzeit
• Anschlusskabel 1,5 m mit vormontiertem Stecker

Lieferumfang

• Vollüberflutbare Hebeanlage mit Schneidwerk, Schaltgerät und Anschlusskabel mit Stecker
• Rohranschluss DN/OD 40
• HT-Doppelmuffe DN/OD 50 für Entlüftungsanschluss
• HT-Doppelmuffe DN/OD 50 für Entleerungsanschluss
• Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung für HT-Rohr DN/OD 110
• Bodenbefestigungsset
• Schallschutzmatte
• Akku 9 V
• Einbau- und Betriebsanleitung

Betriebsdaten

• Fördermedium: Wasser

Zulässiger Anwendungsbereich

• Medientemperatur: 3 °C
• Max. Medientemperatur, kurzzeitig bis 5 min.: 65 °C
• Umgebungstemperatur: 3 °C
• Maximaler Betriebsdruck: 6 bar
• Max. zulässiger Druck in der Druckleitung: 1.5 bar

Produktdaten

• Bruttovolumen des Behälters: 21 l
• Nutzvolumen bei 180 mm Zulaufhöhe: 11.00 l
• Schalldruckpegel: 70 dB
• Betriebsart (ausgetaucht): S3-10%, 120 s

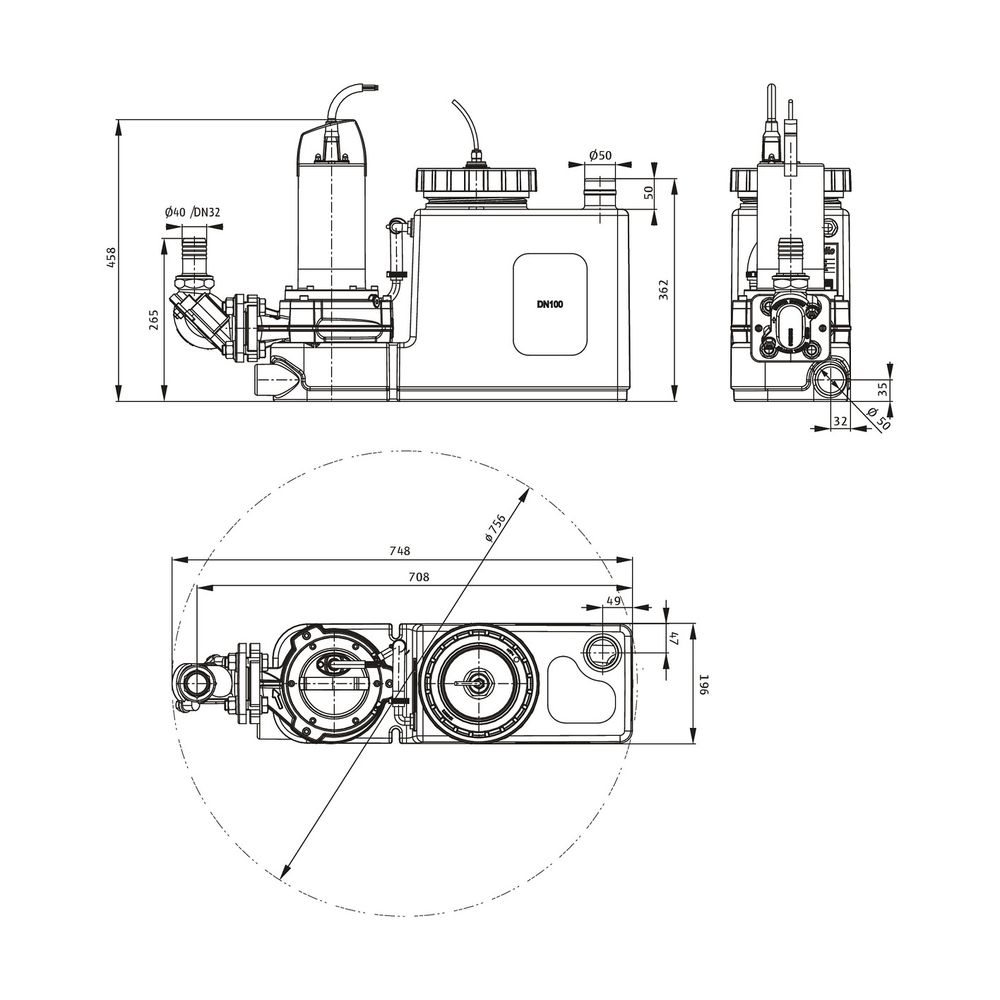

• Höhe: 458 mm
• Länge: 748 mm
• Breite: 196 mm
• Diagonalmaß: 756 mm
• Freier Kugeldurchgang der Hydraulik: 10 mm

Motordaten

• Netzanschluss: 1~230 V, 50 Hz
• Spannungstoleranz: ±10 %
• Motornennleistung: 750 W
• Nenndrehzahl: 2829 U/Min
• Nennstrom: 5.6 A
• Isolationsklasse: F
• Schutzart Motor: IP68
• Einschaltart: Direkt (DOL)
• Max. Schalthäufigkeit: 30
• Betriebsart pro Pumpe: S3-10%, 120 s
• Motorschutz: Bimetall

Kabel

• Länge Anschlusskabel: 4 m
• Kabeltyp: H07RN-F
• Kabelquerschnitt: 4G1 mm²
• Netzstecker: CEE 7/7 (Schuko)

Werkstoffe

• Behälter: PE
• Pumpengehäuse: Grauguss
• Laufrad: Grauguss
• Welle: Edelstahl
• Material Dichtung: NBR
• Motorgehäuse: Edelstahl

Einbaumaße

• Saugseitiger Rohranschluss: DN/OD 90 (HT pipe), DN/OD 110 (HT pipe)
• Druckseitiger Rohranschluss: DN 32, DN 40, Ø40mm
• Anschluss Entlüftung: DN/OD 50 (HT pipe)

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: DrainLift SANI CUT-S.20/M523/1-EF
• Gewicht netto ca.: 34 kg
• Artikelnummer: 6095513

Als Hebeanlage für Überflur- oder Vorwandinstallation in Gebäuden oder bei Unterflureinbau in Pumpenschächten:

• Wenn das Abwasser nicht direkt über ein natürliches Gefälle in die Kanalisation eingeleitet werden kann
• Für die rückstausichere Entwässerung, wenn die Ablaufstelle unterhalb der Rückstauebene liegt
