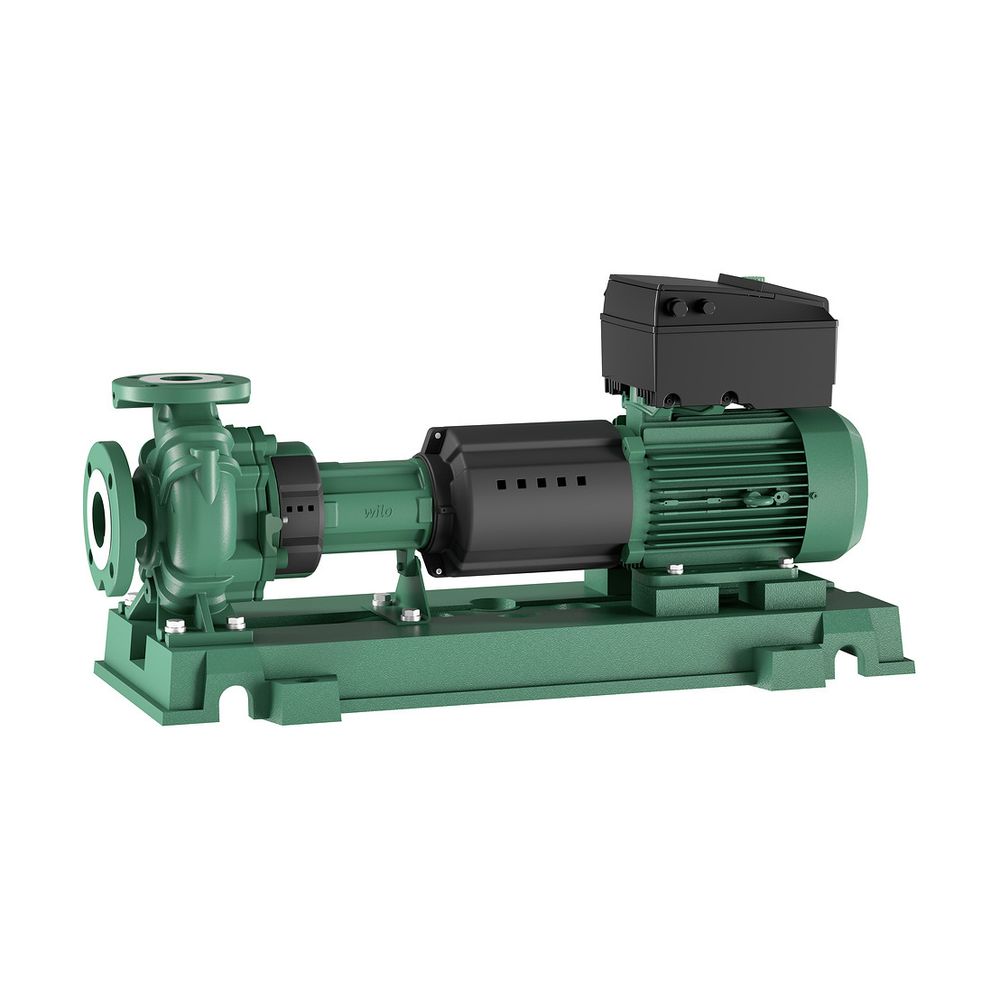

Wilo Yonos GIGA-N Normpumpe 65/125-11/2-R1, 400V, DN 80/65, PN 16, 11,0kW

Die Wilo-Yonos GIGA-N ist eine Pumpe mit hoher Energieeffizienz für den Einsatz in Heizung-, Klima- und Kälteanwendungen von Gebäuden, wo es gilt, große Wassermengen in große Förderhöhen zu bewegen.

Einstufige Kreiselpumpe als Grundplattenpumpe nach EN 733, mit axialem Saugstutzen und radialem Druckstutzen, für Fundamentaufstellung. Pumpe mit Stützfuß und angeflanschtem Lagerträger, Kupplung, Kupplungsschutz und Motor auf gemeinsamer Grundplatte montiert.

IEC-Motor mit 3 Kaltleiterfühlern. Wellenabdichtung durch drehrichtungsunabhängige Faltenbalg-Gleitringdichtung. Grauguss-Gehäuse, Edelstahl-Welle, Grauguss-Laufrad. Serienmäßige Kataphorese-Beschichtung aller medienberührten Gusskomponenten.

Mit integriertem Frequenzumformer zur elektronischen Regelung für u.a. konstanten Differenzdruck (Δp-c).

Konstruktion

• Einstufige Niederdruck-Kreiselpumpe
• Spiralgehäuse mit Flansch-und Gehäuseabmessungen nach DIN EN 733, Flansche PN 16 - nach EN 1092-2
• Pumpengehäuse und Druckdeckel serienmäßig mit Kataphoresebeschichtung
• Zwangsumflutete, drehrichtungsunabhängige Faltenbalg-Gleitringdichtung und kavitationsreduzierendes Laufrad
• Gleitringdichtung für Wasserförderung bis T=140 °C; bis Tmax = +40 °C ist eine Glykolbeimischung von 20 bis 40 % Volumenanteil zulässig

Kupplungsvarianten:

• Ausbaukupplung (Standard)
• Elastische Kupplung (Variante P5, gegen Minderpreis)

Laufradvarianten (gegen Mehrpreis):

• Bronze
• Edelstahl

HINWEIS

Die Elastische Kupplung enthält kein Distanzstück.

Die Ausbaukupplung ist eine elastische Kupplung mit Distanzstück. Das Distanzstück reduziert die Wartungskosten und es entfällt eine erneute Motorausrichtung beim Wechsel der Gleitringdichtung.

Serienmäßige Ausrüstung

Pumpendisplay zur Anzeige von:

• Regelungsart Δp-c (Differenzdruck constant), PID-Regelung, n-constant (Steller)
• Sollwert (z.B. Differenzdruck oder Drehzahl)
• Fehler- und Warnmeldungen
• Istwerte (z.B. Leistungsaufnahme, Istwert des Sensors)
• Betriebsdaten (z.B. Betriebsstunden, Energieverbrauch)
• Zustandsdaten (z.B. Zustand des SSM- und SBM-Relais)
• Gerätedaten (z.B. Pumpenname)
• Betriebsart (nur bei Hosenrohranwendung: Haupt-/Reservebetrieb, Parallelbetrieb )

Ein-Knopf-Handbedienebene für:

• Pumpe Ein/Aus
• Sollwert- bzw. Drehzahleinstellung
• Wahl der Betriebs- und Regelungsart
• Konfiguration der Betriebsparameter
• Fehlerquittierung

Zusatzfunktionen

• Schnittstellen: Steuereingang "Vorrang AUS", Analogeingang 0-10 V, 2-10 V, 0-20 mA, 4-20 mA für Stellerbetrieb (DDC) oder zur Sollwert-Fernverstellung, IR-Schnittstelle zur drahtlosen Kommunikation mit Bedien- und Service-Gerät Wilo-IR-Monitor/IR-Stick, Steckplatz für Wilo IF-Module zur Anbindung an die Gebäudeautomation, konfigurierbare, potentialfreie Stör- und Betriebs-/Bereitschaftsmeldung
• Integriertes Doppelpumpenmanagement bei Hosenrohrinstallation
• Integrierter Motorvollschutz (KLF) mit Auslöseelektronik
• Unterschiedliche Betriebsarten für Heizungsanwendung (HV) oder Klimaanwendung (AC)
• Zugriffssperre an der Pumpe
• Unterschiedliche Bedienebenen: Standard/Service

Zubehör

• IR-Stick
• IF-Modul PLR
• IF-Modul LON
• IF-Modul Modbus
• IF-Modul BACnet
• IF-Modul CAN
• Differenzdruckgeber (DDG)-Sets 0-10 V für Pumpen in der Ausführung ...–R1

Werkstoffe

• Pumpengehäuse: Grauguss
• Laufrad: Grauguss
• Laterne: Grauguss
• Welle: Edelstahl
• Wellendichtung: AQ1EGG

Betriebsdaten

• Fördermedium: Propylenglykol, Ethylenglykol, Wasser
• Min. Medientemperatur: -20 °C
• Max. Medientemperatur: 140 °C
• Maximaler Betriebsdruck: 16 bar
• Max. Umgebungstemperatur: 40 °C
• Mindesteffizienzindex (MEI): 0.4

Motordaten

• Netzanschluss: 3~400 V, 50/60 Hz
• Spannungstoleranz: ±10 %
• Motor-Effizienzklasse: IE4
• Motornennleistung: 11000 W
• Nenndrehzahl: 2950 U/Min
• Nennstrom: 17.4 A
• Leistungsfaktor: 0.92
• Schutzart: IP55
• Isolationsklasse: F

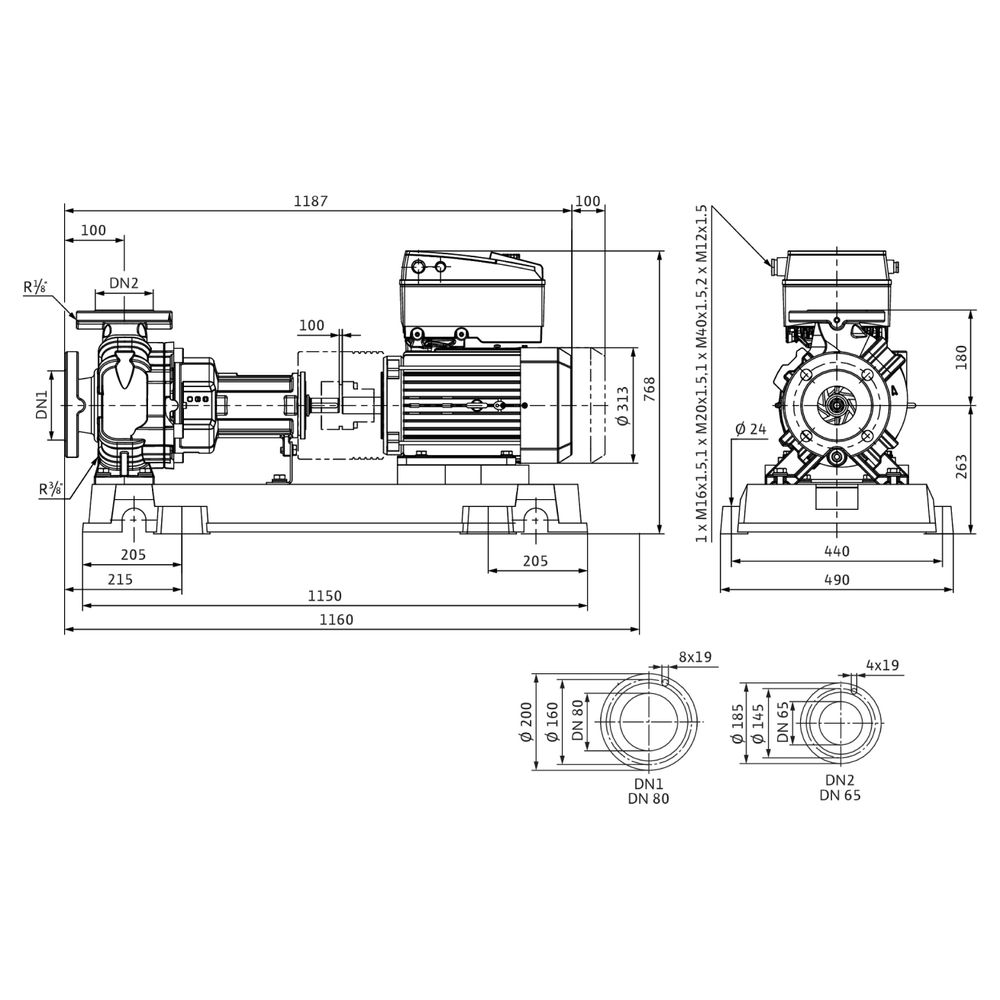

Einbaumaße

• Saugseitiger Rohranschluss: DN 80
• Druckseitiger Rohranschluss: DN 65

Bestellinformationen

• Fabrikat: Wilo
• Gewicht netto ca.: 251 kg
• Produktbezeichnung: Yonos GIGA-N 65/125-11/2-R1
• Artikelnummer: 6088952

• Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.
• Anwendungen bei der Bewässerung, Gebäudetechnik, allgemeine Industrie, Kraftwerke etc.
