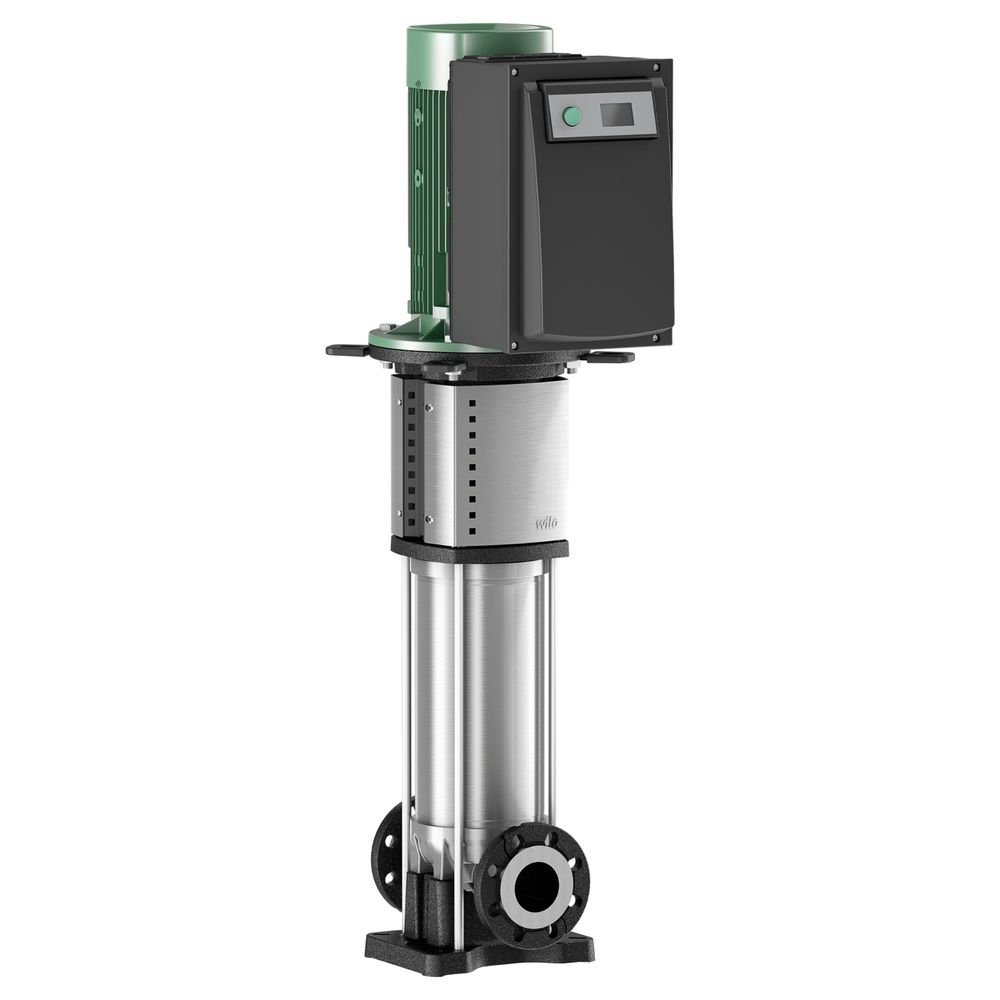

Wilo Helix VE Hochdruck-Kreiselpumpe 3605-2/16/V/KS/3, DN 65, 15,0kW, 400V, PN 16

Die Wilo-Helix VE ist eine mehrstufige vertikale Hochdruck-Kreiselpumpe mit variabler Drehzahl für Kaltwasser-Anwendungen in großen Gebäuden und weiteren Anwendungsbereichen. Die Pumpe besteht aus einem Antrieb mit IE5-EC-Motor, einem integrierten luftgekühlten Frequenzumrichter und fünf verschiedenen Regelungsarten. Das Ergebnis ist eine hohe Energieeffizienz in offenen wie in geschlossenen Systemen.

Die bewährte Pumpenhydraulik aus Edelstahl sowie integrierte Schutzfunktionen wie die Trockenlauferkennung bieten hohe Zuverlässigkeit. Eine einfache Integration in die Gebäudeautomation ist dank Analog- und Digitalschnittstellen sowie IF-Modulen möglich.

Hocheffiziente Hochdruck-Kreiselpumpe in vertikaler Ausführung mit Inline-Anschlüssen, IEC-Motor mit Motoreffizienzklasse IE5 und integriertem, luftgekühltem Frequenzumrichter. Der integrierte Frequenzumrichter ermöglicht eine variable Drehzahl, Druck- und PID-Regelung.

Regelungsarten

• Drehzahlregelung: Manuell durch grünen Knopf oder durch externe Signale
• Konstanter oder variabler Druck: Druckregelung mit Sensor, Sollwerteinstellung durch grünen Knopf oder externe Signale
• PID-Regelung: andere konstante Steuerungsvariablen (Temperatur, Volumenstrom, Druck....) mit Sensor, Sollwert-Einstellung mit dem grünen Knopf, mithilfe externer Signale

Das Elektronikmodul bietet verschiedene Schutzfunktionen einschließlich Überlastschutz, Wassermangelerkennung als auch Schutz vor Netzunterspannung oder -überspannung, hoher Umgebungstemperatur, Phasenausfall, blockierten Pumpen und Kurzschluss. Fehlermeldungen werden über das Display ausgegeben.

Eingang:

• In1: Eingang, Sensorsignal 4 – 20 mA, 0 – 10 V, 0 – 20 mA oder 2 – 10 V
• In2: Eingang, Sollwert 0 – 20 mA, 0 – 10 V, 4 – 20 mA oder 2 – 10 V

Ausgang:

• Spannungsausgang +24 V mit max. Kontaktstärke von 60 mA
• Potentialfreie Sammelbetriebs- und Sammelstörmeldungen
• Ext. Ein/Aus-Modus.
• Steckplatz für Wilo-IF-Module Modbus, BACnet, CAN, PLR, LON für die Anbindung an die Gebäudeautomation

Der Anschluss der Pumpen- und Motorwelle erfolgt mittels Schalenkupplung. Ein gesondertes Laternen-Kugellager stellt die optimale Aufnahme von Axialkräften sicher. Spezielle, fest angebaute Hebeösen ermöglichen den einfachen Einbau der Pumpe.

Die Pumpe ist geeignet für den Einsatz in der Wasserversorgung und Druckerhöhung, in industriellen Umwälzsystemen sowie in Prozesswasserkreisläufen und geschlossenen Kühlkreisläufen. Sie kann ferner in Waschanlagen sowie für die Bewässerung verwendet werden.

Besonderheiten/Produktvorteile

• Einfacher Betrieb und Einstellung durch grünen Knopf mit Blockierfunktion und Display
• Wirkungsgradoptimierte, lasergeschweißte und hocheffiziente 2D-/3D-Hydraulik (mit Durchfluss- und Entgasungsoptimierung)
• Korrosionsbeständige Laufräder, Leiträder und Stufengehäuse
• Hydraulik mit Durchfluss- und Entgasungsoptimierung
• Volumenstrom- und NPSH-optimiertes Pumpengehäuse
• Wartungsfreundliche Bauart
• Trinkwasser-Zulassung für Pumpen mit mediumberührenden Teilen aus Edelstahl (EPDM-Ausführung)

Lieferumfang

• Wilo-Helix VE Hochdruck-Kreiselpumpe
• Einbau- und Betriebsanleitung

Hinweise zur Bauart

• Die Baureihe Helix VE ist mit einer anwenderfreundlichen Gleitringdichtung (X-Seal) in Kartuschen-Bauweise und einer wartungsfreundlichen Standarddichtung oder einer Standard-Gleitringdichtung ausgestattet. Verschiedene Wellendichtungsvarianten und Gummimaterialien sind auf Anfrage erhältlich.
• Die Ausbaukupplung ermöglicht einen schnellen und einfachen Austausch der Gleitringdichtung ohne Ausbau des Motors (Motoren ab 5,5 kW).
• Runde DIN-Gegenflansche aus Grauguss oder Edelstahl, Schrauben, Muttern und Dichtungen sind als Zubehör erhältlich.
• Optionale, einsteckbare IF-Module
• Sensoren sind als Zubehör erhältlich.
• Bypass-Sets sind als Zubehör erhältlich.

Betriebsdaten

• Fördermedium: Wasser

Produktdaten

• Min. Medientemperatur: -15 °C
• Max. Medientemperatur: 90 °C
• Min. Umgebungstemperatur: -15 °C
• Max. Umgebungstemperatur: 50 °C
• Maximaler Betriebsdruck: 16 bar
• Maximaler Zulaufdruck: 10 bar
• Mindesteffizienzindex (MEI): 0.7

Motordaten

• Elektromagnetische Verträglichkeit: EN 61000-6-1, -2, -3, -4
• Netzanschluss: 3~380 V, 50/60 Hz3~400 V, 50/60 Hz3~480 V, 50/60 Hz
• Motornennleistung: 15000 W
• Motor-Effizienzklasse: IE5
• Nennstrom: 26.7 A
• Isolationsklasse: F
• Schutzart: IP55

Werkstoffe

• Pumpengehäuse: Edelstahl
• Laufrad: Edelstahl
• Welle: Edelstahl
• Wellendichtung: BQ1VGG
• Material Dichtung: FKM
• Material Stufenkammer: Edelstahl

Einbaumaße

• Saugseitiger Rohranschluss: DN 65
• Druckseitiger Rohranschluss: DN 65

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: Helix VE 3605-2/16/V/KS/3
• Gewicht netto ca.: 190 kg
• Artikelnummer: 4256796

• Wasserversorgung und Druckerhöhung
• Industrielle Umwälzanlagen
• Prozesswasser
• Geschlossene Kühlkreisläufe
• Waschanlagen
• Bewässerung
