Wilo CronoTwin DL-E Trockenläufer-Energiespar-Doppelpumpe 200/220-15/4-R1, 400V, DN 200, PN 16, 15,2kW

Trockenläufer-Doppelpumpe in Inline-Bauform für Rohreinbau oder Fundamentaufstellung mit integriertem Frequenzumformer zur elektronischen Regelung für u.a. konstanten oder variablen Differenzdruck (Δp-c/Δp-v).

Konstruktion:

• Einstufige Niederdruck-Kreiselpumpe
• Spiralgehäuse in Inline-Bauart (Saug- und Druckstutzen mit gleichen Flanschen in einer Linie), Flansche PN 16 – gebohrt nach EN 1092-2
• Druckmessanschlüsse (R 1/8) für angebauten Differenzdruckgeber (Ausführung ...-R1 ohne Differenzdruckgeber)
• Pumpengehäuse und Motorflansch serienmäßig mit Kataphoresebeschichtung
• Gleitringdichtung S1 empfohlen bei Wasser-/ Glykol Gemischen mit Anteilen Glykol bis max. 50% Volumenanteil und einer Medientemperatur von -20°C bis max. +90 °C ... +110 °C und auch bei Ölanteilen im Wasser/Glykol-Gemisch.

Zubehör:

• Konsolen für Fundamentbefestigung
• IF-Modul PLR
• IF-Modul LON
• IF-Modul Modbus
• IF-Modul BACnet
• IF-Modul CAN
• Regelsystem VR-HVAC
• Regelsystem CCe-HVAC
• Regelsystem SCe-HVAC
• Differenzdruckgeber (DDG)

Serienmäßige Ausrüstung:

• Ein-Knopf-Handbedienebene für:
  • Pumpe Ein/Aus
  • Sollwert- bzw. Drehzahleinstellung
  • Wahl der Regelungsart: Δp-c (Differenzdruck constant), Δp-v (Differenzdruck variabel), PID-Regelung, n-constant (Steller)
  • Wahl der Betriebsart bei Doppelpumpenbetrieb (Haupt-/Reservebetrieb, Additionsbetrieb)
  • Konfiguration der Betriebsparameter
  • Fehlerquittierung
• Pumpendisplay zur Anzeige von:
  • Regelungsart
  • Sollwert (z.B. Differenzdruck oder Drehzahl)
  • Fehler- und Warnmeldungen
  • Istwerte (z.B. Leistungsaufnahme, Istwert des Sensors)
  • Betriebsdaten (z.B. Betriebsstunden, Energieverbrauch)
  • Zustandsdaten (z.B. Zustand des SSM- und SBM-Relais)
  • Gerätedaten (z.B. Pumpenname)

Zusatzfunktionen

• 1x Steuereingang "Vorrang AUS"
• 1x "Externer Pumpentausch" (nur wirksam bei Doppelpumpenbetrieb)
• 1x Analogeingang 0-10 V, 2-10 V, 0-20 mA, 4-20 mA für Stellerbetrieb (DDC) oder zur Sollwert-Fernverstellung,
• 1x Analogeingang 0-10 V, 2-10 V, 0-20 mA, 4-20 mA für Istwert-Signal des Drucksensors
• IR-Schnittstelle zur drahtlosen Kommunikation mit Bedien- und Service-Gerät Wilo-IR-Stick,
• Steckplatz für Wilo IF-Module zur Anbindung an die Gebäudeautomation,
• Konfigurierbare, potentialfreie Stör- und Betriebs-/Bereitschaftsmeldung
• 1x Schnittstelle zur Doppelpumpenkommunikation
• Drehstrommotor mit Frequenzumrichter
• Integriertes Doppelpumpenmanagement
• Einstellbares Zeitintervall für den Pumpentausch (bei Doppelpumpenbetrieb)
• Integrierter Motorvollschutz
• Unterschiedliche Betriebsarten für Heizungsanwendung (HV) oder Klimaanwendung (AC)
• Zugriffssperre
• Unterschiedliche Bedienebenen: Standard/Service

Betriebsdaten

• Fördermedium: Wasser, Ethylenglykol, Propylenglykol
• Min. Medientemperatur: -20 °C
• Max. Medientemperatur: 140 °C
• Min. Umgebungstemperatur: 0 °C
• Max. Umgebungstemperatur: 40 °C
• Maximaler Betriebsdruck: 16 bar
• Auslegungshinweis: 16 bar bis 120 °C, 13 bar bis 140 °C
• Mindesteffizienzindex (MEI): 0.4

Antrieb

• Netzanschluss: 3~400 V, 50/60 Hz
• Motor-Effizienzklasse: IE4
• Leistungsaufnahme: 16500 W
• Motornennleistung: 15200 W
• Strom (max): 25.8 A
• Drehzahl max.: 1470 U/Min
• Störaussendung: EN 61800-3
• Störfestigkeit: EN 61800-3
• Isolationsklasse: F
• Schutzart Motor: IP55
• Motorschutz: KLF integriert

Werkstoffe

• Pumpengehäuse: 5.1301/EN-GJL-250 KTL-beschichtet
• Laufrad: Grauguss
• Welle: Edelstahl
• Wellendichtung: AQ1EGG
• Laterne: 5.1301/EN-GJL-250 KTL-beschichtet

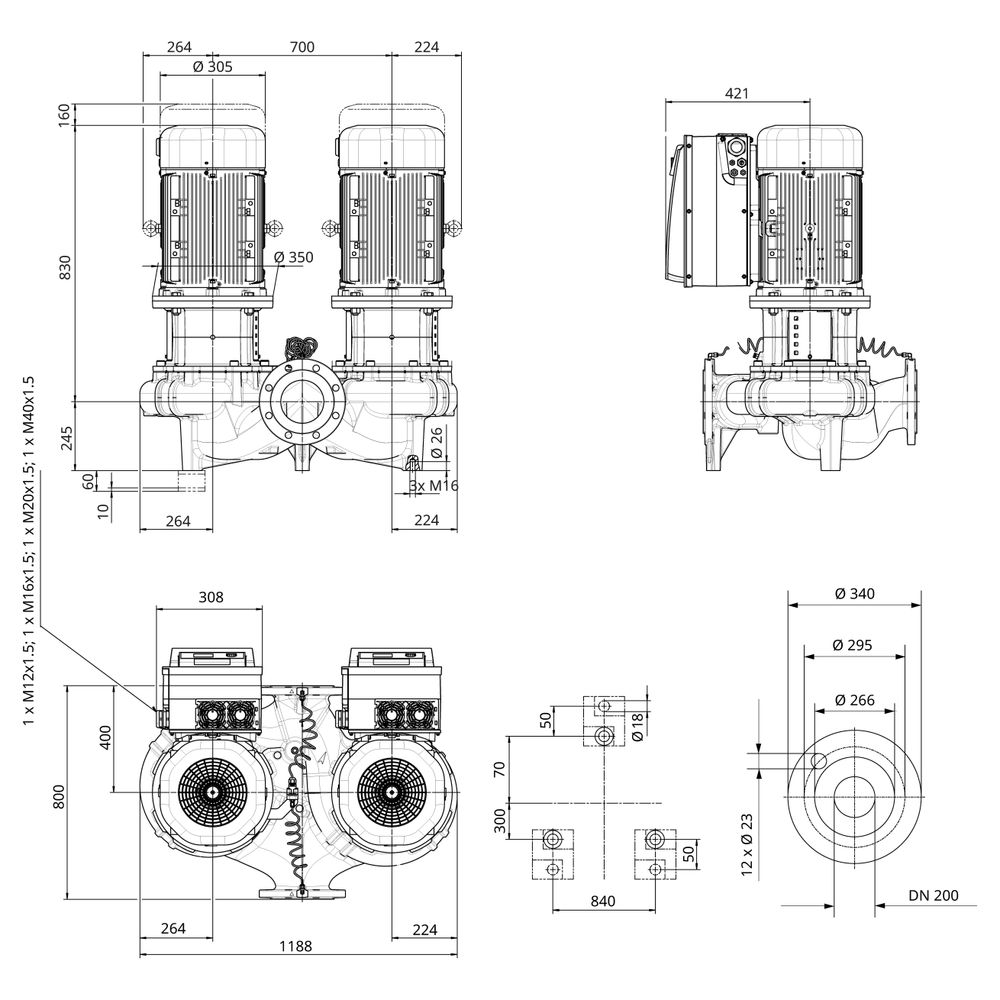

Einbaumaße

• Saugseitiger Rohranschluss: DN 200
• Druckseitiger Rohranschluss: DN 200
• Baulänge: 800 mm

Bestellinformationen

• Fabrikat: Wilo
• Produktbezeichnung: CronoTwin DL-E200/220-15/4-R1
• Gewicht netto ca.: 689 kg
• Artikelnummer: 2222494

Förderung von Heizungswasser (nach VDI 2035), Kaltwasser und Wasser-Glykol-Gemischen ohne abrasive Stoffe in Heizungs-, Kaltwasser- und Kühlsystemen.
