Beschreibung

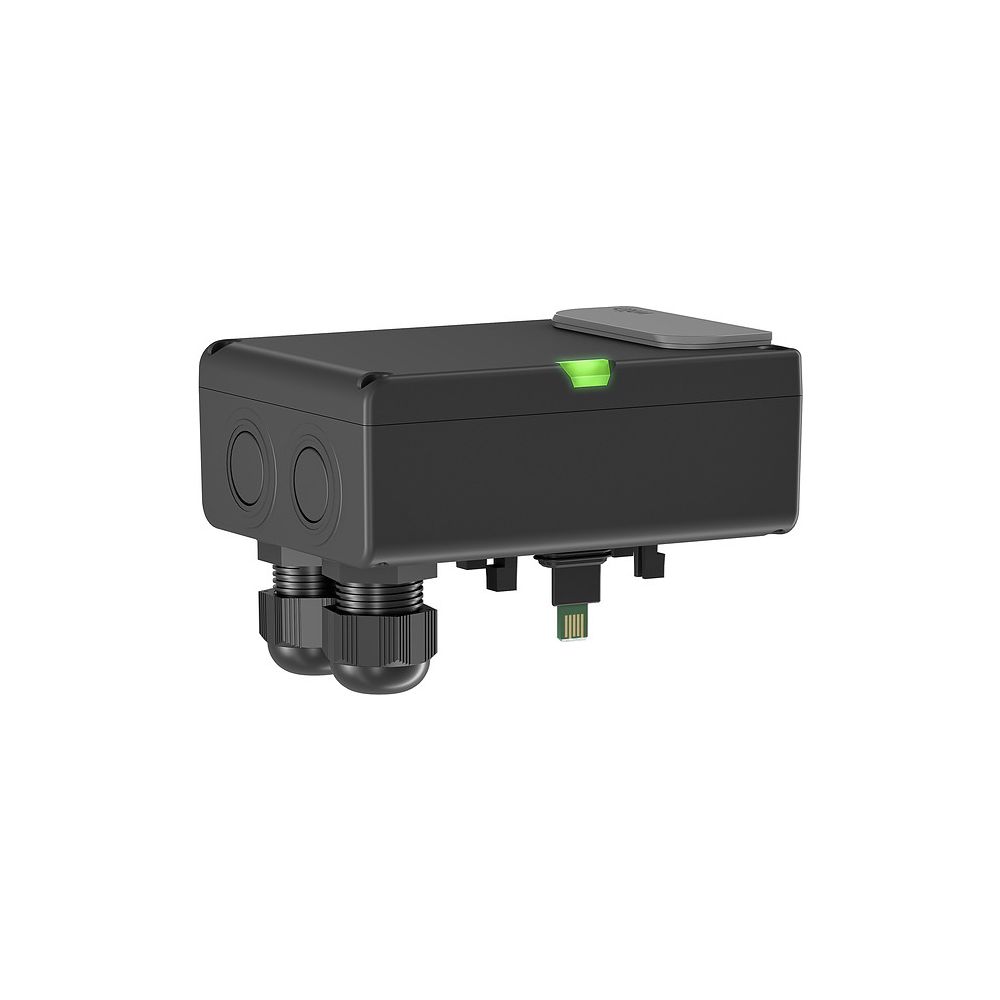

Wilo Pumpensteuerung Schnittstellenmodul Connect module Modbus RTU
Die Wilo-Connect Module sind eine praktische Lösung, um die neueste Wilo-Stratos PICO-Generation in eine Gebäudeautomation zu integrieren – egal, ob Heizungs-, Klimaanwendungen oder Trinkwarmwasserzirkulation. Die kompakten Module müssen lediglich auf die Pumpe gesteckt und verkabelt werden. Der Betriebszustand der Pumpe kann jederzeit an die Gebäudeleittechnik übermittelt und die Pumpe von der Automationsebene beeinflusst werden. Je nach Modul stehen unterschiedliche Schnittstellen zur Anbindung an die Gebäudeautomation zur Verfügung.
Das Connect Modul BACnet Modbus unterstützt wahlweise die beiden gängigsten Protokolle Modbus RTU oder BACnet MS/TP.
Das Connect Modul BMS ermöglich eine zusätzliche externe Sollwertvorgabe über 0-10 V Signal zur Anpassung der Pumpenleistung an den aktuellen Bedarf, sowie eine wahlweise Ansteuerung von gängigen Funktionen wie “External OFF”, “External MIN” oder “External MAX”.
Beide Module bieten Sammelbetriebs- und Sammelstörmeldungen, sodass die Betriebsbereitschaft der Pumpe jederzeit durch die Gebäudeleittechnik überwacht werden kann.
Technische Daten Max. Umgebungstemperatur: 60 oC
Min. Umgebungstemperatur: -10 oC
Max. Lagertemperatur: 70 oC
Min. Lagertemperatur: -30 oC
Steckzyklen des Moduls: Max. 50
Klemmquerschnitt: Max. 1,5 mm2
(eindrähtig oder feindrähtig ohne Endhülsen) Stromkreis: SELV, galvanisch getrennt
Schnittstelle SSM/SBM Relaisausgang Digitaleingang (konfigurierbar) Analogeingang 0-10 V Spannungsbereich: 0 ... 10 V
Bestellinformationen Gewicht netto ca.: 0.25 kg
Fabrikat: Art.-Nr.: 4263625
Nachrüstbares Steckmodul Wilo-Connect module Modbus RTU für Pumpen mit Wilo-Connectivity Interface (z.B. Stratos PICO), zur Schnittstellenerweiterung für Gebäudemanagementsysteme.
Das Modul wird über die Wilo-Connectivity-Schnittstelle der Pumpe (unterhalb des verriegelbaren Moduldeckels) auf das Elektronikmodul montiert.
Ausstattung/Funktion
- Serielle, digitale Schnittstelle zum Anschluss an Gebäudeautomation GA für den Transfer von Datenpunkten als:
- Steuerbefehle zur Pumpe
- Meldungen von der Pumpe
- Prozesswerte
- Schnittstelle RS485 mit Protokoll Modbus RTU
Informationen zum Download unter:
http://www.wilo.de/automation (deutsch)
http://www.wilo.com/automation (englisch)
Lieferumfang
- Wilo-Connect module Modbus RTU
- 2x Kabelverschraubungen M 16 in vertikaler Ausrichtung vormontiert
- Einbau- und Betriebsanleitung
Technische Daten
- Max. Umgebungstemperatur: 60 °C
- Min. Umgebungstemperatur: -10 °C
- Max. Lagertemperatur: 70 °C
- Min. Lagertemperatur: -30 °C
- Steckzyklen des Moduls: Max. 50
- Klemmquerschnitt: Max. 1,5 mm² (eindrähtig oder feindrähtig ohne Endhülsen)
- Stromkreis: SELV, galvanisch getrennt
Schnittstelle SSM/SBM Relaisausgang
Digitaleingang (konfigurierbar)
Analogeingang 0-10 V
- Spannungsbereich: 0 ... 10 V
Bestellinformationen
- Gewicht netto ca.: 0.25 kg
- Fabrikat: Wilo
- Art.-Nr.: 4263625
Nachrüstbares Steckmodul Wilo-Connect module Modbus RTU für Pumpen mit Wilo-Connectivity Interface (z.B. Stratos PICO), zur Schnittstellenerweiterung für Gebäudemanagementsysteme. Das Modul wird über die Wilo-Connectivity-Schnittstelle der Pumpe (unterhalb des verriegelbaren Moduldeckels) auf das Elektronikmodul montiert. Ausstattung/Funktion Serielle, digitale Schnittstelle zum Anschluss an Gebäudeautomation GA für den Transfer von Datenpunkten als: Steuerbefehle zur Pumpe Meldungen von der Pumpe Prozesswerte Schnittstelle RS485 mit Protokoll Modbus RTU Informationen zum Download unter: http://www.wilo.de/automation (deutsch) http://www.wilo.com/automation (englisch) Lieferumfang Wilo-Connect module Modbus RTU 2x Kabelverschraubungen M 16 in vertikaler Ausrichtung vormontiert Einbau- und Betriebsanleitung
Technische Daten
| Hersteller-Warengruppe | Nassläuferpumpen, Zubehör |
| Hersteller-Serie | Connect Modul |
| Hersteller-Produktgruppe | Wilo-Zubehör für Wilo-Umwälzpumpen |
| Hersteller-Artikelnummer | 4263625 |
| Hersteller | Wilo |
| Artikelnummer | WILO-4263625 |
| EAN-13 | 3517280681302 |
| Ersatzteil | nein |
| Gewicht | 1,3 kg |
| Zubehör | ja |
| WEEE-Nr. | 82996796 |
