Beschreibung
Walraven Schwerlastschelle HD500 M8/M10, BUP 47-52mm Zweischraubenschelle
Die Schwerlastschelle HD500 BUP von Walraven ist eine zweiteilige Stahlschelle zur Befestigung von Stahlrohren, Gussrohren und Kupferrohren mit einem Rohraußendurchmesser von 47 bis 52 mm. Diese schwere Ausführung ist für sehr hohe Belastungen ausgelegt und verfügt über zwei gegen Verlust gesicherte Verschlussschrauben sowie eine CO2-geschweißte Anschlussmutter mit einem Anschlussmaß von M8/M10. Die Schelle ist ohne Einlage ausgeführt, kann aber durch eine Schallschutzeinlage ergänzt werden. Sie ist für den Außenbereich C4 geeignet und ist geprüft und gütegesichert gemäß der Güterichtlinie für Rohrbefestigungen RAL-GZ 655/B. Zudem erfüllt sie die Brandschutzanforderungen der MLAR/LAR/RbALei.
Technische Daten
- Rohraußendurchmesser: 47 - 52 mm
- Anschlussmaß Anschlussvorrichtung: M8/M10
- Werkstoff: Stahl 1.0332
- Zulässige Nutzlast: 2100
- Nenndurchmesser: DN 40
- Oberflächenbehandlung: unbehandelt

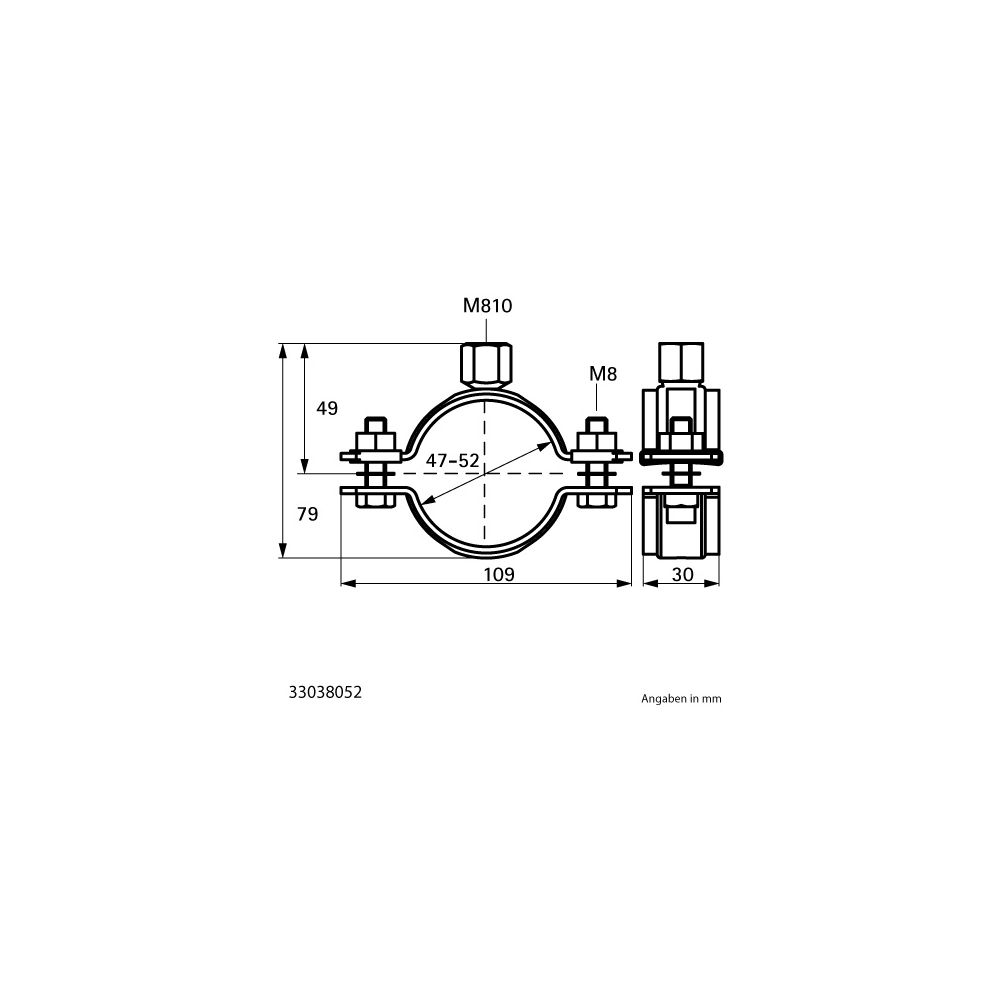

- Baulänge: 108,8 mm
- Bauhöhe: 79 mm
- Bautiefe: 30 mm
- Verschlussvorrichtung: doppelte Schraube
Technische Daten
| Hersteller-Warengruppe | Rohrschellen ohne Einlage |
| Hersteller-Serie | Rohrschellen ohne Einlage |
| Hersteller-Produktgruppe | HD Rohrschellen ohne Einlage |
| Hersteller-Artikelnummer | 33038052 |
| Hersteller | Walraven |
| Anschlussmaß Anschlussvorrichtung | M8/M10 |
| Anschlussvorrichtung | Innengewinde |
| Artikelnummer | WALRAVEN-33038052 |
| Bauhöhe | 79 |
| Baulänge | 108,8 |
| Bautiefe | 30 |
| EAN-13 | 8712993966028 |
| Einlage | ohne |
| EPD Nummer | 1.1.00948.2025 |
| FM-Prüfung | nein |
| Geeignet für Aluminiumrohre | nein |
| Geeignet für Edelstahlrohre | nein |
| Geeignet für Gussrohre | ja |
| Geeignet für Kunststoffrohre | nein |
| Geeignet für Kupferrohre | ja |
| Geeignet für Spiralrohre | nein |
| Geeignet für Stahlrohre | ja |
| Gewicht | 0,202 kg |
| LPCB-Prüfung | nein |
| Nenndurchmesser | DN 40 |
| Oberflächenbehandlung | unbehandelt |
| Rohraußendurchmesser | 47 - 52 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlussvorrichtung | doppelte Schraube |
| Werkstoff | Stahl |
| Zulässige Nutzlast | 2100 |
