Walraven Schwerlastschelle HD1501 M8/M10, BUP 19-23mm Zweischrauben-Rohrschelle, EPDM

Die Walraven Schwerlastschelle HD1501 BUP ist eine robuste Zweischrauben-Rohrschelle, konzipiert für die sichere Befestigung metallischer Rohre mit einem Außendurchmesser von 19 bis 23 mm. Sie eignet sich ideal für Kupfer-, Wicu- und Stahlrohre und ist mit einer EPDM-Schallschutzeinlage ausgestattet, die den Anforderungen des DIN 4109 Schallschutzes gerecht wird. Die Schelle erfüllt zudem die Brandschutzanforderungen gemäß MLAR/LAR/RbALei.

Diese zweiteilige Schwerlastschelle ist in schwerer Ausführung gefertigt und verfügt über zwei Verschlussschrauben, die mit Antiverlustscheiben gesichert sind. Die CO2-geschweißte Anschlussmutter bietet ein Innengewinde in den Größen M8 und M10. Für erhöhte Temperaturanforderungen ist optional eine hitzebeständige Schallschutzeinlage aus Silikongummi (rot-braun) erhältlich, die Temperaturen bis zu +200 Grad Celsius standhält. Die Oberfläche der Schelle ist mit dem BIS UltraProtect 1000 System beschichtet. Dieses System ermöglicht Installationen sowohl im Innen- als auch im Außenbereich und hat einen Salzsprühtest von mindestens 1.000 Stunden nach DIN ISO 9227 bestanden, was eine hohe Korrosionsbeständigkeit bietet. Die Schelle ist für den Einsatz im Außenbereich der Korrosivitätskategorie C4 geeignet.

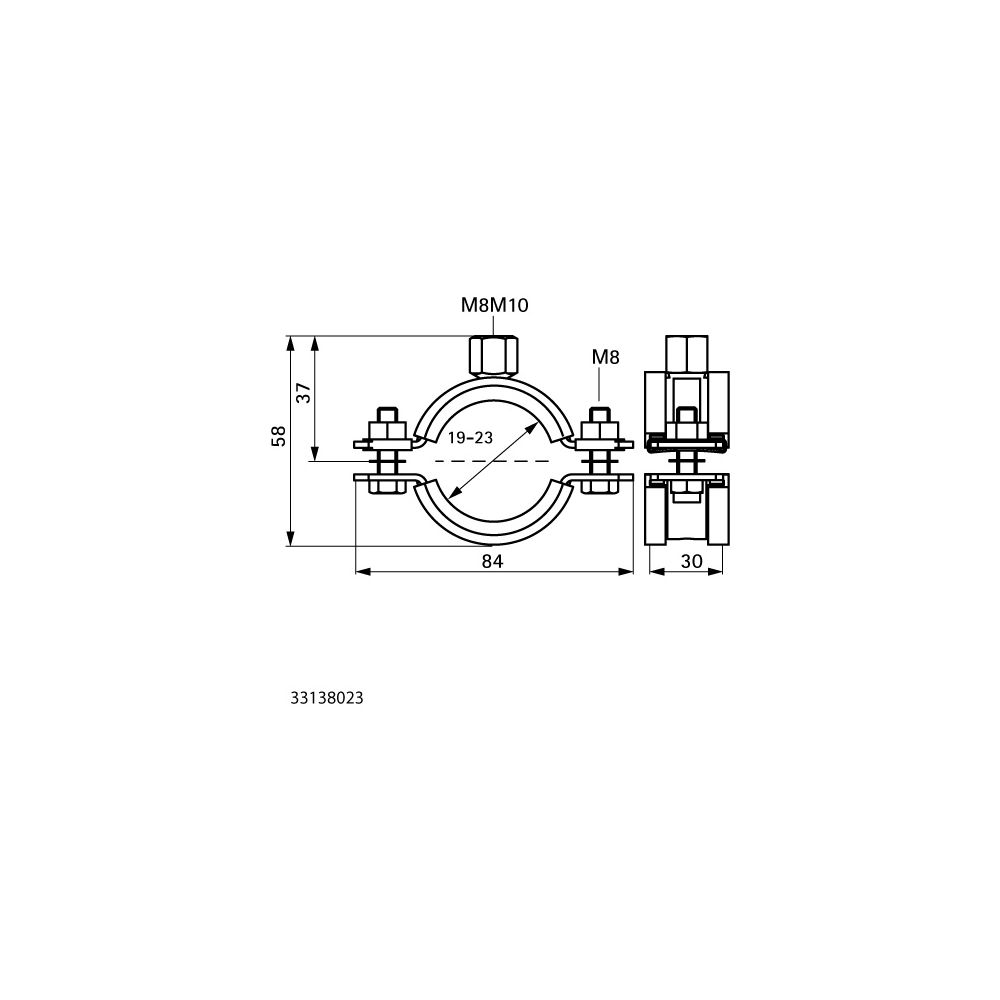

Technische Daten

• Rohraußendurchmesser: 19 - 23 mm
• Anschlussmaß Anschlussvorrichtung: M8/M10
• Werkstoff: Stahl
• Einlage: EPDM-Gummi
• Zulässige Nutzlast: 1500 N
• Baulänge: 84 mm
• Bauhöhe: 58 mm
• Bautiefe: 30 mm
• Nenndurchmesser: DN 15
• Oberflächenbeschichtung: BIS UltraProtect 1000
