Walraven Bismat Rohrschelle 2000, 159-168mm M10 Zweischraubenschelle, EPDM, Stahl elektrolytisch verzinkt

Die Walraven BISMAT 2000 Rohrschelle ist eine Zweischraubenschelle für Rohraußendurchmesser von 159 bis 168 mm und verfügt über eine geschweißte Anschlussmutter M10. Sie ist aus Stahl 1.0332 gefertigt, elektrolytisch verzinkt und mit einer alterungsbeständigen EPDM-Schallschutzeinlage ausgestattet. Die Schelle ermöglicht die Befestigung von Stahl-, Kupfer-, Gusseisen-, Edelstahl- und Aluminiumrohren und bietet Schallschutz gemäß DIN 4109. Ein BISMAT Schnellverschluss erleichtert die Montage. Die Temperaturbeständigkeit reicht von -50 bis +110 Grad Celsius. Es ist zu beachten, dass diese Ausführung die Brandschutzanforderungen der MLAR/LAR/RbALei nicht erfüllt, da diese nur für Rohrdurchmesser bis 114 mm gelten. Zudem ist die Rohrschelle für den Durchmesserbereich 159-168 mm nicht RAL-gütegesichert, obwohl die BISMAT 2000 Serie generell gemäß der Güterichtlinie für Rohrbefestigungen RAL-GZ 655/B und für brandgeprüfte Rohrbefestigungen RAL-GZ 656 geprüft ist. Der Einsatz und die Verwendung erfolgen entsprechend der allgemein anerkannten Regeln der Technik.

Technische Daten

• Rohraußendurchmesser: 159 - 168
• Nenndurchmesser: DN 150
• Anschlussmaß Anschlussvorrichtung: M10
• Werkstoff: Stahl 1.0332
• Oberflächenschutz: elektrolytisch verzinkt
• Einlage: EPDM-Schallschutzeinlage
• Temperaturbeständigkeit: von -50 bis +110 Grad Celsius
• Verschlussvorrichtung: doppelte Schraube
• Zulässige Nutzlast: 1220

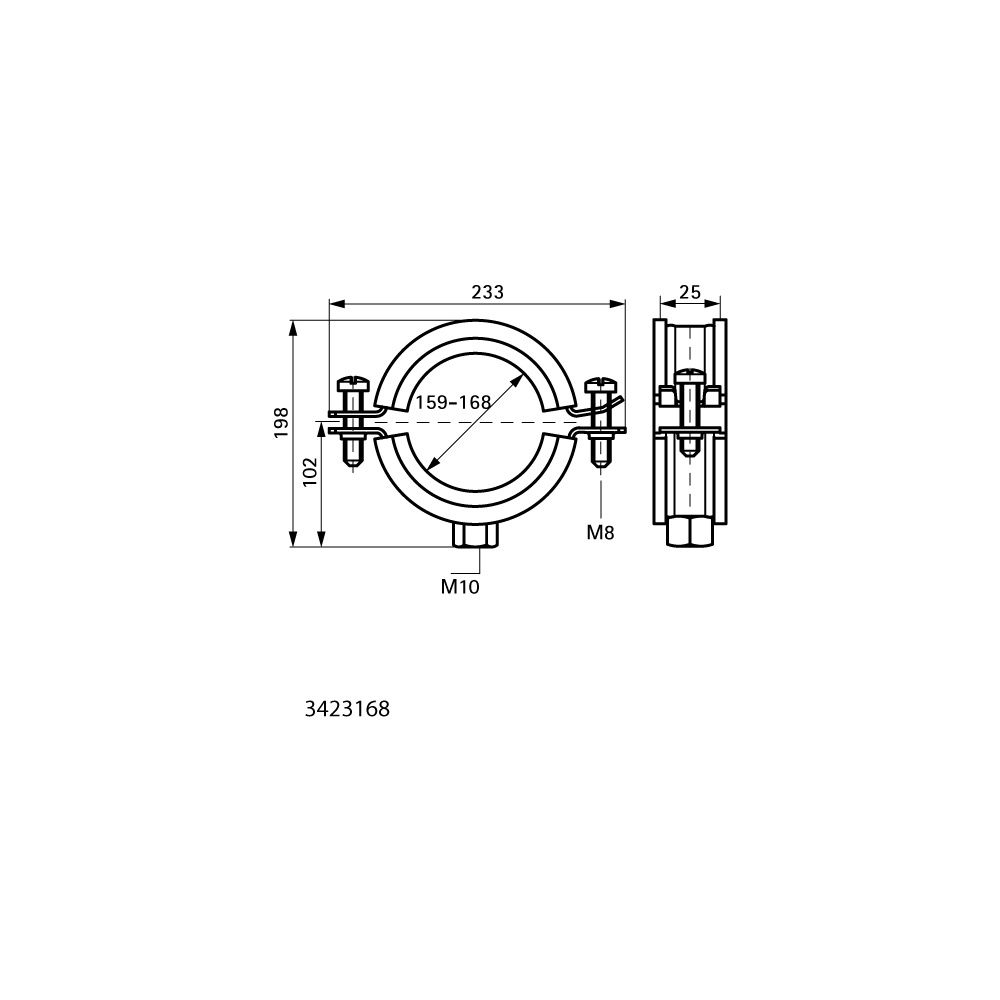

• Baulänge: 233
• Bauhöhe: 198
• Bautiefe: 25
