Walraven Maxx Grundplatte BP100H, für Profil MX100, 268x117mm, feuerverzinkt
Der Walraven Maxx Gelenkverbinder BP100H ist eine U-förmige Platte, die speziell für Gelenkverbindungen und als Aussteifungselement in Profilkonstruktionen mit dem Walraven-Montageprofil MX100 entwickelt wurde. Dieses feuerverzinkte Bauteil ist für hohe Lasten und tragende Konstruktionen im Innen- und Außenbereich geeignet und misst 268 x 117 mm.
Wofür wird der Walraven Maxx Gelenkverbinder BP100H eingesetzt?
Der Gelenkverbinder dient primär der Herstellung von Gelenkverbindungen mit Maxx-Profilen, insbesondere dem Maxx-Profil MX100 (100x100). Darüber hinaus kann er als Aussteifungselement für Maxx-Profilkonstruktionen eingesetzt werden. Die U-förmige Platte ist für doppelseitige U-Profile geeignet und ermöglicht den Einsatz in tragenden Konstruktionen mit hoher Last im Innen- und Außenbereich.
Welche Materialeigenschaften zeichnen den Gelenkverbinder aus?
Der Gelenkverbinder besteht aus Stahl 1.0044 (S275JR) und ist zum Schutz vor Korrosion feuerverzinkt. Er verfügt über einen Winkel von 180 Grad und pro Seite ist eine Bohrung oder ein Schlitz vorhanden.
Wie erfolgt die Montage und welche Zubehörteile sind erforderlich?
Die Montage des Gelenkverbinders erfolgt auf der Schiene. Für die Verbindung ist das Maxx-Verschraubungsset M16x140mm erforderlich, welches separat bestellt werden muss. Schraubzubehör ist nicht im Lieferumfang enthalten.
Technische Daten
- Material: Stahl 1.0044 (S275JR)
- Oberflächenschutz: feuerverzinkt

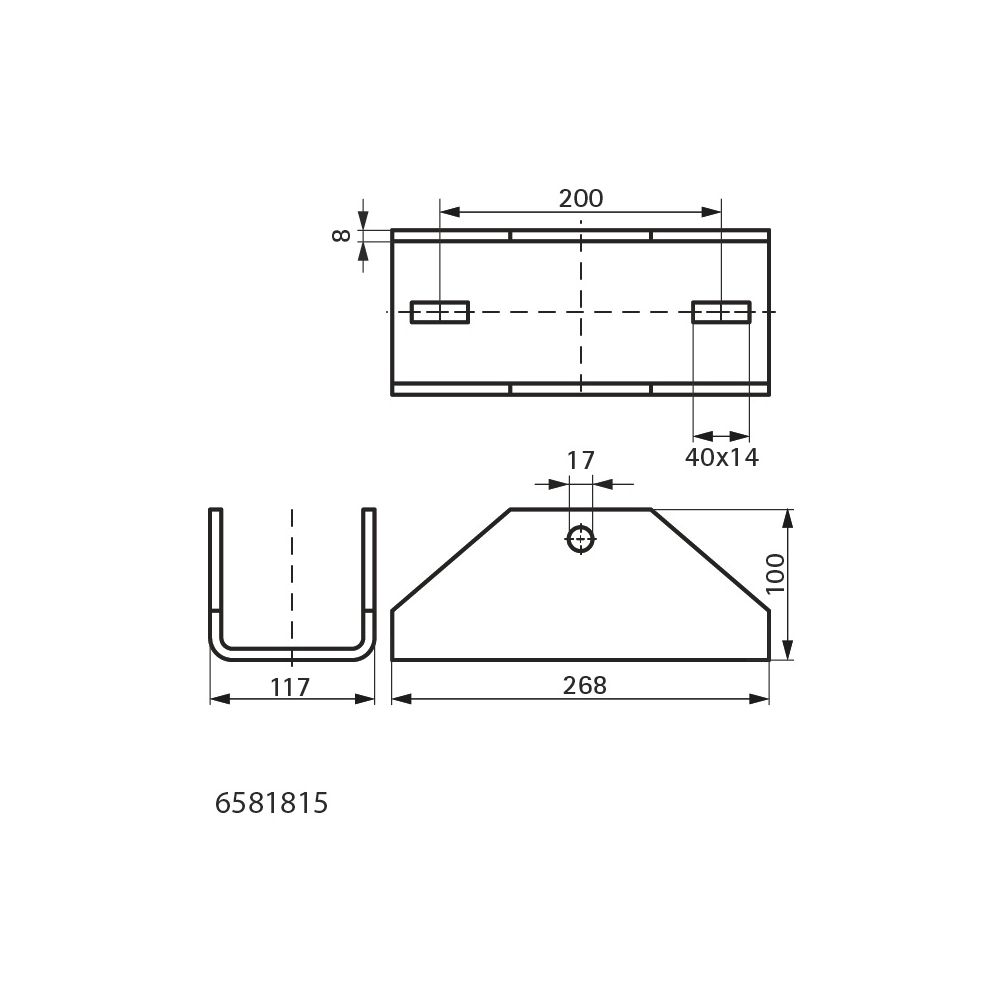

- Abmessungen: 268 x 117 mm
- Winkel: 180 Grad
- Anzahl der Löcher/Schlitze pro Seite: 1
- Geeignet für: U-Profil doppelseitig
- Mit Schraubzubehör: nein
Der Walraven Maxx Gelenkverbinder BP100H bietet eine robuste und langlebige Lösung für die Erstellung von Gelenkverbindungen und als Aussteifungselement in Maxx-Profilkonstruktionen. Gefertigt aus Stahl 1.0044 (S275JR) und feuerverzinkt, ist dieses Bauteil für hohe Lasten im Innen- und Außenbereich ausgelegt und kompatibel mit dem Walraven-Montageprofil MX100.
Technische Daten
| Hersteller-Warengruppe | Sonstiges Schienensysteme |
| Hersteller-Serie | Sonstiges Schienensysteme |
| Hersteller-Produktgruppe | MAXX schweres Schienensystem |
| Hersteller-Artikelnummer | 6581815 |
| Hersteller | Walraven |
| Anzahl der Löcher/Schlitze pro Seite | 1 |
| Artikelnummer | WALRAVEN-6581815 |
| Auf der Schiene | ja |
| Ausführung | Auflagewinkel |
| EAN-13 | 8719942088572 |
| Geeignet für | U-Profil doppelseitig |
| Gewicht | 4,045 kg |
| In der Schiene | nein |
| Mit Schraubzubehör | nein |
| Oberflächenschutz | feuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |
| Winkel | 180 |
