Walraven Schwerlastschelle HD1501 M10/M12, BUP 86-92mm Zweischrauben-Rohrschelle, EPDM

Die Walraven Schwerlastschelle HD1501 BUP aus der Serie Rohrschellen mit Einlage ist eine robuste Zweischrauben-Rohrschelle für die sichere Befestigung von metallischen Rohren mit einem Außendurchmesser von 86 bis 92 mm. Sie eignet sich für Kupfer-, Wicu-, Stahl- und Gussrohre und ist nicht für Edelstahl-, Aluminium-, Kunststoff- oder Spiralrohre vorgesehen. Die Schelle ist mit einer EPDM-Schallschutzeinlage ausgestattet, die den Anforderungen des DIN 4109-Schallschutzes entspricht und alterungsbeständig ist. Zudem erfüllt sie die MLAR/LAR/RbALei-Brandschutzanforderungen. Optional ist eine hitzebeständige Silikon-Schallschutzeinlage erhältlich, die Temperaturen bis +200 Grad Celsius standhält.

Die zweiteilige Schelle ist in schwerer Ausführung gefertigt und verfügt über zwei Verschlussschrauben, die mit Antiverlustscheiben gesichert sind. Die CO2-geschweißte Anschlussmutter besitzt ein Innengewinde in den Größen M10 und M12. Gefertigt aus Stahl, ist die Oberfläche der Schelle mit dem BIS UltraProtect 1000 System beschichtet. Dieses System ermöglicht Installationen im Innen- und Außenbereich (Korrosivitätskategorie C4) und besteht einen Salzsprühnebeltest von mindestens 1.000 Stunden nach DIN ISO 9227. Die zulässige Nutzlast beträgt 2300.

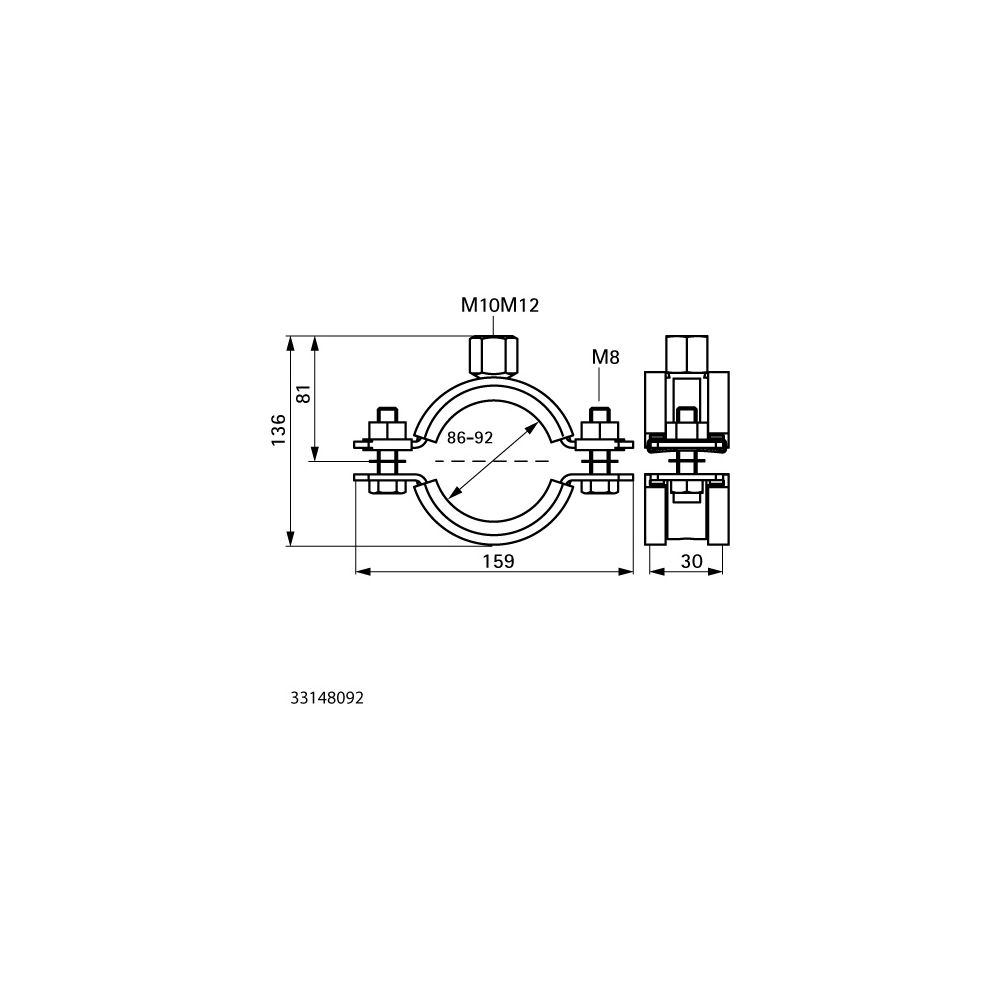

Technische Daten

• Rohraußendurchmesser: 86 - 92 mm
• Nenndurchmesser: DN 80
• Baulänge: 159 mm
• Bauhöhe: 136 mm
• Bautiefe: 30 mm
• Werkstoff: Stahl
• Einlage: EPDM-Gummi (schwarz), optional Silikongummi (rot-braun)
• Anschlussvorrichtung: Innengewinde M10/M12
• Verschlussvorrichtung: doppelte Schraube
• Zulässige Nutzlast: 2300
• Oberflächenbeschichtung: BIS UltraProtect 1000 (Salzsprühnebeltest ≥ 1000 Stunden)
• Einsatzbereich: Innen- und Außenbereich (Korrosivitätskategorie C4)
