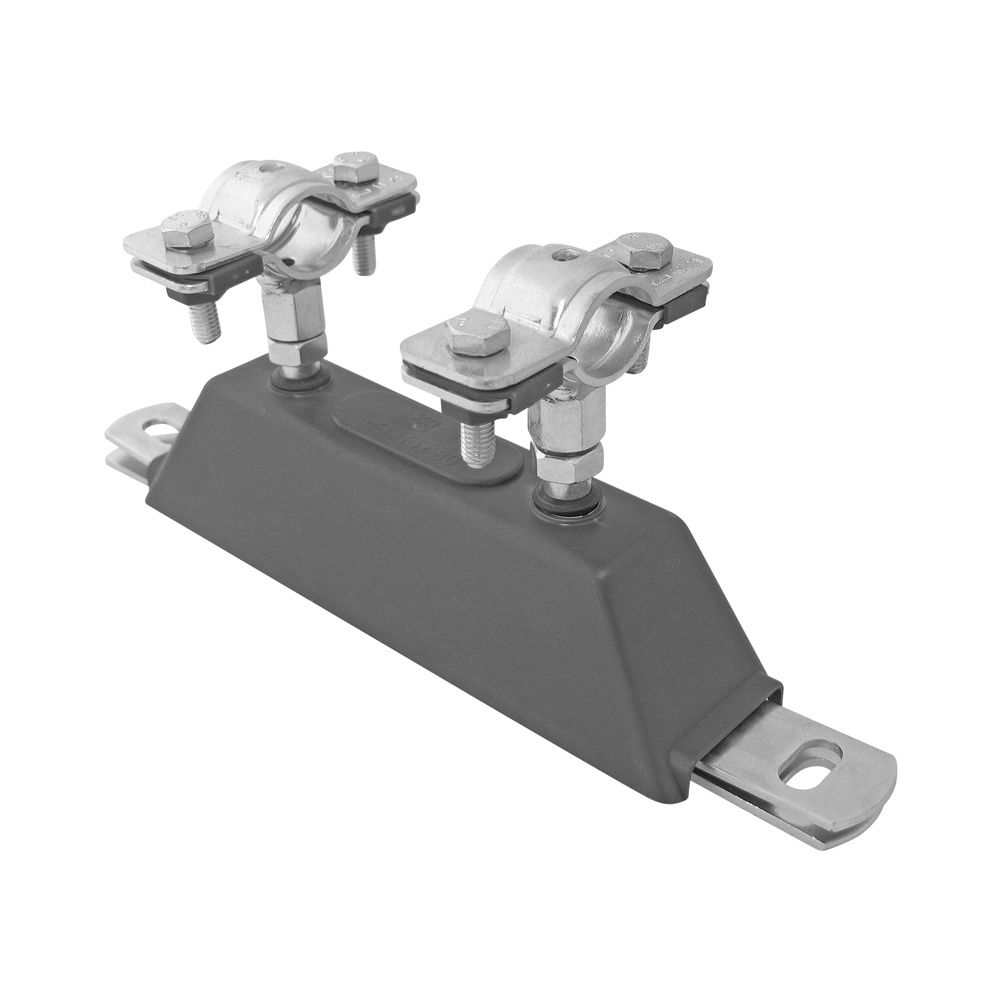

Walraven Fixpunktsatz dB-FiX 80, für Durchmesser 47-52mm Schallschutz DIN 4109, Stahl

Der Walraven dB-FiX® 80 Fixpunktsatz ist eine spezialisierte Lösung für die schalldämmende Fixpunktbefestigung von Rohren mit einem Durchmesser von 47 bis 52 Millimetern. Dieser Satz bietet Schallschutz nach DIN 4109 und besteht aus einem schalldämmenden Fixpunkt aus elektrolytisch verzinktem Stahl und EPDM sowie zwei Walraven Schwerlastschellen HD500. Er ist für Anwendungen konzipiert, bei denen eine stabile und geräuschreduzierte Rohrmontage erforderlich ist.

Wie wird Schallschutz mit dem dB-FiX® 80 Fixpunktsatz erreicht?

Der Fixpunktsatz nutzt Formstücke aus EPDM (Ethylen-Propylen-Dien-Kautschuk), die eine effektive Schalldämmung ermöglichen. Diese elastischen Dichtelemente reduzieren die Übertragung von Körperschall auf die Gebäudestruktur und tragen so zur Einhaltung der Schallschutzanforderungen nach DIN 4109 bei. Die Kombination aus EPDM-Formstücken und der robusten Stahlkonstruktion sorgt für eine dauerhafte und schallisolierende Rohrbefestigung.

Aus welchen Komponenten besteht der Fixpunktsatz?

Der Satz umfasst eine dB-FiX 80 Fixpunktbefestigung sowie zwei Schwerlastschellen des Typs HD500. Die Fixpunktbefestigung ist aus Stahl 1.0332 gefertigt und elektrolytisch verzinkt, was eine hohe Stabilität und Korrosionsbeständigkeit sicherstellt. Die Schwerlastschellen dienen zur sicheren Fixierung der Rohre und sind ebenfalls für hohe Belastungen ausgelegt.

Welche Materialeigenschaften zeichnen den dB-FiX® 80 Fixpunktsatz aus?

Das verwendete Material ist Stahl 1.0332 mit einer Materialstärke von 3, der elektrolytisch verzinkt wurde, um den Oberflächenschutz sicherzustellen. Die Baulänge beträgt 30 und die Bauhöhe 68. Die Konstruktion ist nicht lackiert, beschichtet oder mit Mennige gestrichen, was die natürliche Metalloberfläche bewahrt und die Funktionalität der Verzinkung unterstützt.

Für welche Rohrdurchmesser ist der Fixpunktsatz geeignet?

Der dB-FiX® 80 Fixpunktsatz ist speziell für Rohrdurchmesser von 47 bis 52 Millimeter ausgelegt. Diese Ausführung ermöglicht eine passgenaue und sichere Befestigung von Rohren in diesem Größenbereich.

Technische Daten

• Rohrdurchmesser: 47 bis 52 mm
• Werkstoff: Stahl 1.0332
• Oberflächenschutz: elektrolytisch verzinkt
• Schalldämmung: EPDM (Ethylen-Propylen-Dien-Kautschuk)
• Norm: DIN 4109

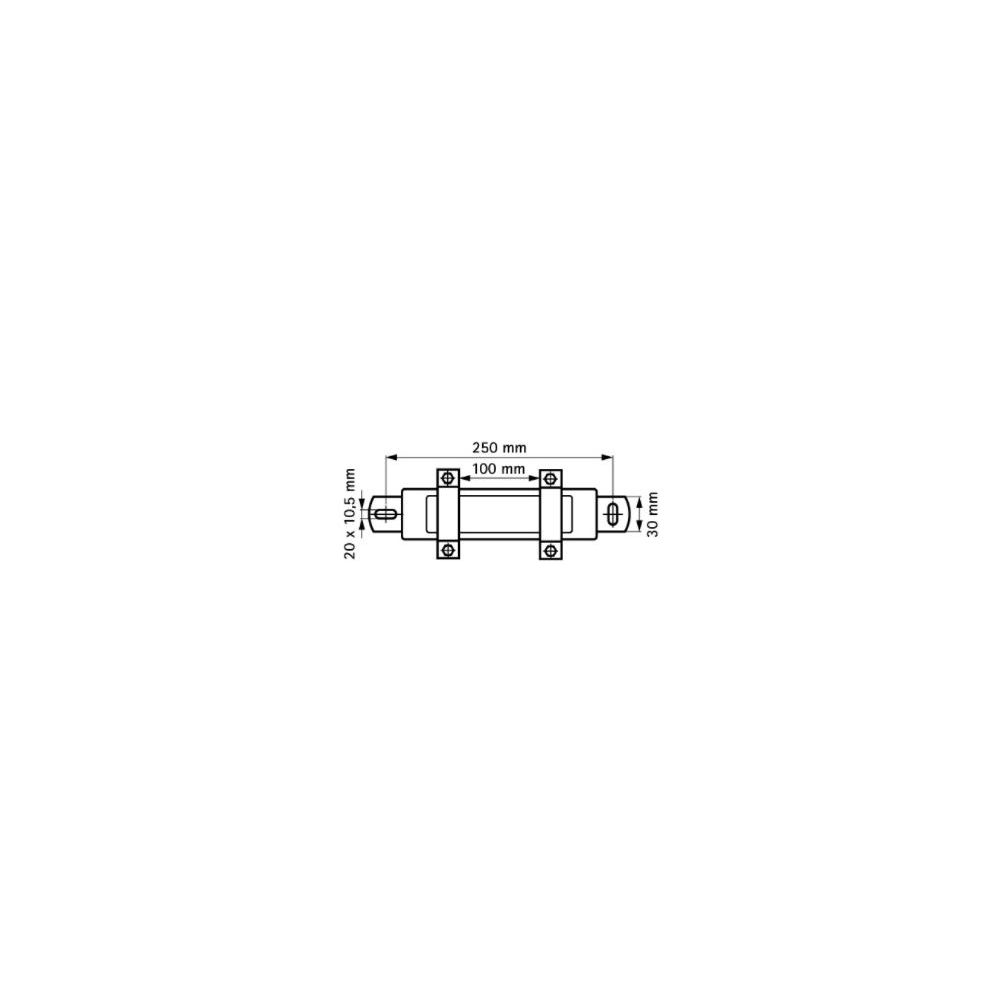

• Baulänge: 30
• Bauhöhe: 68
• Materialstärke: 3

Der Walraven dB-FiX® 80 Fixpunktsatz bietet eine robuste und schalldämmende Befestigungslösung für Rohre mit einem Durchmesser von 47 bis 52 Millimetern. Mit seiner Konstruktion aus elektrolytisch verzinktem Stahl und EPDM-Elementen unterstützt er die Einhaltung des Schallschutzes nach DIN 4109. Die Kombination aus hoher Materialqualität und passgenauer Ausführung macht ihn zu einer zuverlässigen Wahl für haustechnische Installationen.

Lieferumfang

• 1x dB-FiX 80 Fixpunktbefestigung
• 2x Schwerlastschelle HD500
