Walraven Pacifyre Brandschutzset SML-MI DN 100 für Mischinstallationen

Das Walraven Pacifyre Brandschutzset SML-MI DN 100 ist speziell für die Abschottung von Mischinstallationen in R90-Qualität konzipiert. Es dient der sicheren Rohrabschottung von Gussrohren in Massivdecken mit Brandschutzanforderungen nach MBO, MLAR, LAR und RbALei sowie für R90-Rohrabschottungen in F90 Bauteilen gemäß DIN 4102-11. Das Set umfasst eine KonFix Hülse mit Brandschutzeinlage für den Übergang auf Kunststoffrohre mit DN 100, eine Brandschutzmatte zur Abschottung im Bauteil und eine Isoliermatte aus Steinwolle zur Anbringung oberhalb des Bauteils.

Das Pacifyre SML-MI Set ermöglicht einen Nullabstand zu Abschottungen mit der Brandschutzbandage Pacifyre IWM III, der Brandschutzmanschette Pacifyre EFC und dem Brandschutzband Pacifyre M Rohrummantelung. Auch zu Metallrohren mit Steinwolle (größer oder gleich 80 kg/cbm, Typ RS 800) ist ein Nullabstand möglich. Eine zusätzliche Schachtung in Kellerräumen ist nicht notwendig. Die selbstklebende Matte bietet eine leichte Verarbeitung und hohe Flexibilität. Benachbarte Kabelabschottungen können mit einem Abstand von lediglich 50 mm installiert werden. Der Übergang von Guss- auf Kunststoffrohr ist direkt nach dem Abzweig möglich, wobei Kunststoffrohre bis maximal 110 mm Durchmesser angeschlossen werden können. Formteile und Verbinder sind im Bauteil erlaubt, müssen jedoch umwickelt werden. Mögliche Abzweige sind in 45 oder 88 Grad realisierbar. Das Produkt besitzt ein Schallschutzprüfzeugnis (P-BA 108/2008) des IBP (Fraunhofer Institut) und ist vom Deutschen Institut für Bautechnik (DIBt) nach Z-19.17-2114 zugelassen, wobei eine Fremdüberwachung durch eine MPA erfolgt.

Technische Daten

• Brandschutzqualität: R90 nach DIN 4102-11
• Einsatzbereich: Massivdecken mit Brandschutzanforderungen nach MBO, MLAR, LAR, RbALei
• Rohrdurchmesser Kunststoffrohr: DN 100, maximal 110 mm
• Dichte Steinwolle: größer oder gleich 80 kg/cbm (Typ RS 800)
• Abstand zu Kabelabschottungen: 50 mm
• Abzweigwinkel: 45 oder 88 Grad

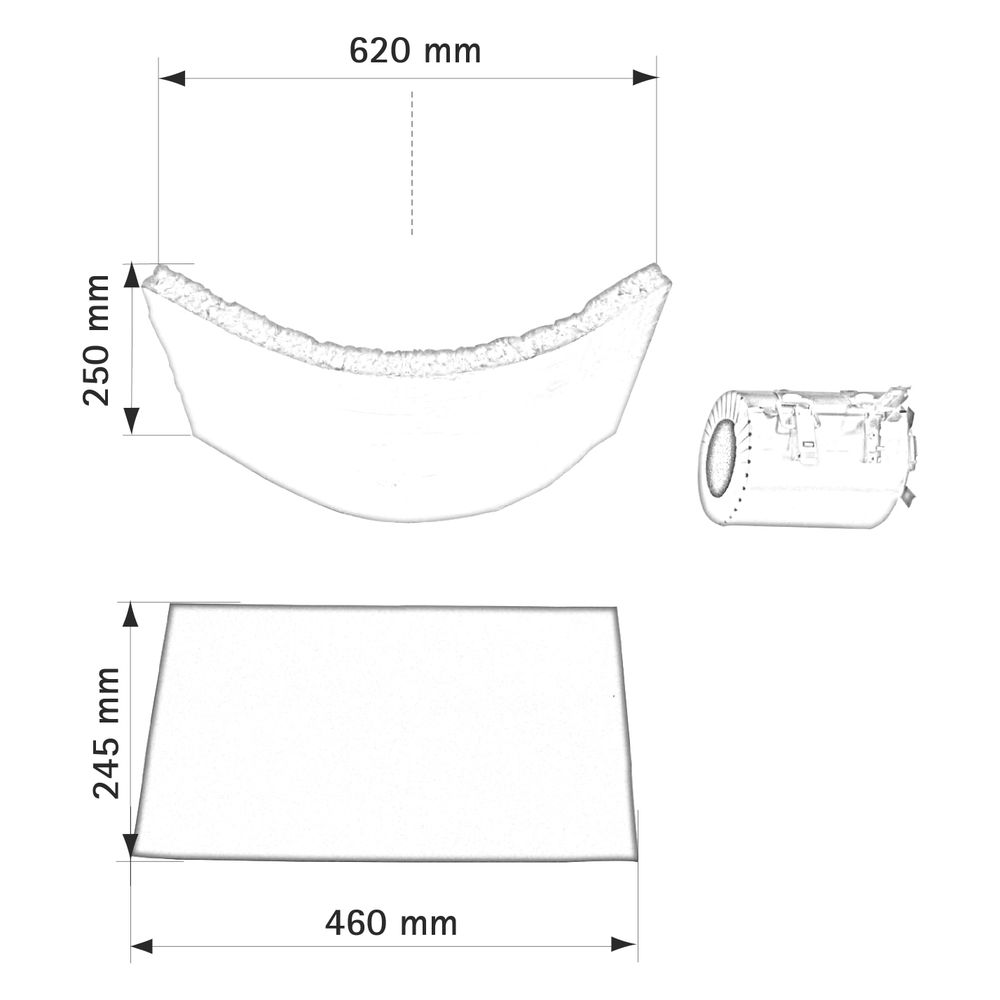

• Maße Brandschutzmatte (H x B x s): 245 x 460 x 3 mm
• Maße Isoliermatte (H x B x s): 250 x 620 x s 30 mm
• DIBt-Zulassung: Z-19.17-2114
• Schallschutzprüfzeugnis: P-BA 108/2008

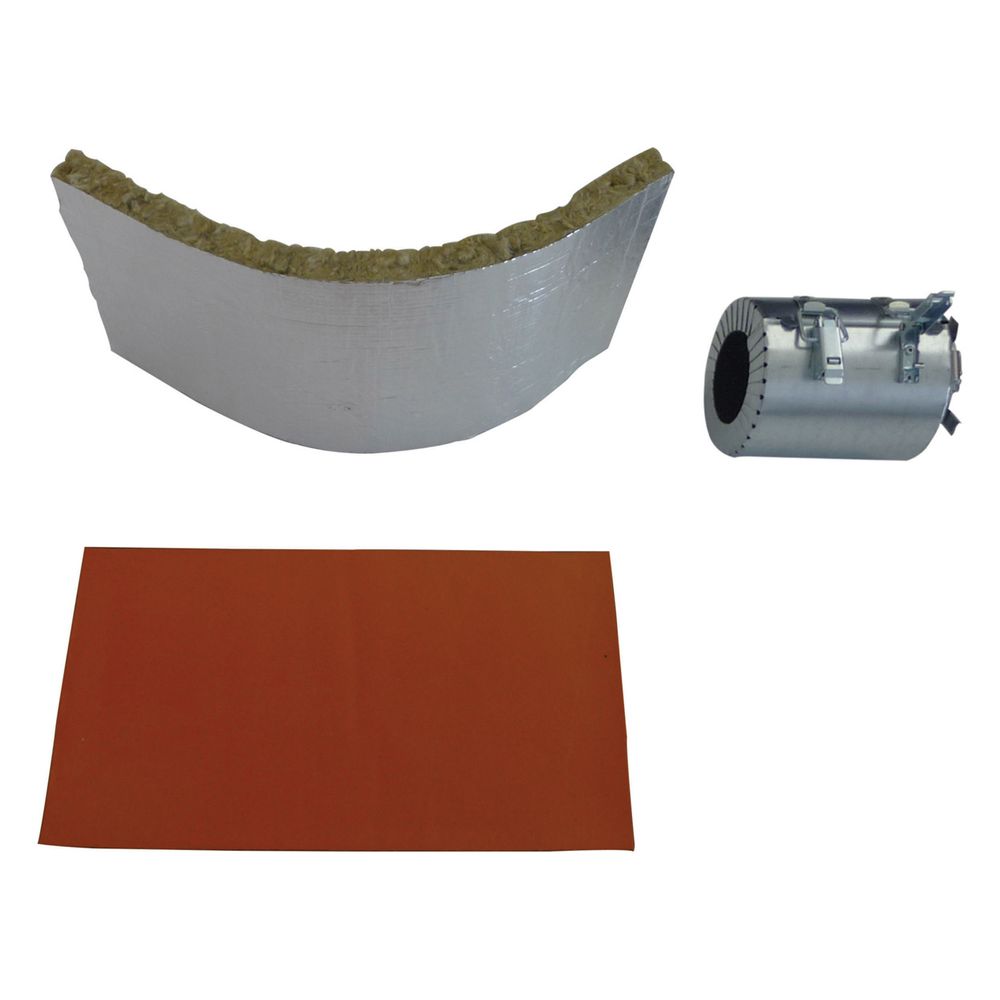

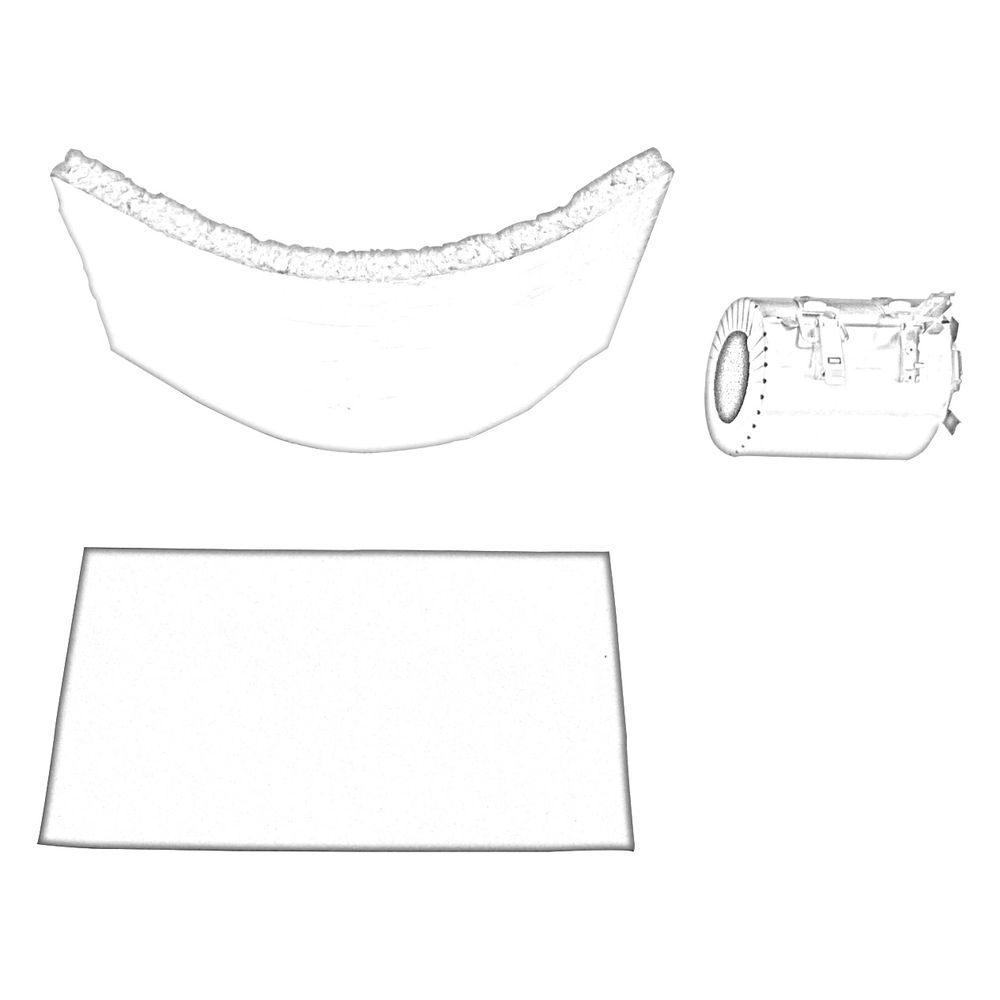

Lieferumfang

• Brandschutzmatte zur Rohrabschottung im Bauteil
• KonFix Hülse mit Brandschutzeinlage für Übergang auf Kunststoffrohr
• Isoliermatte aus Steinwolle zur Anbringung oberhalb des Bauteils
