Walraven Yeti Rahmenkonstruktion 335, mit 4x Montagefuß und Matten, für Schiene DS5, BUP

Die Walraven Yeti 335 Rahmenkonstruktion ist ein spezialisiertes Montagesystem für die sichere Installation von Klimageräten und ähnlichen Anlagen auf Flachdächern. Dieses Set ermöglicht eine schnelle Endmontage vor Ort und zeichnet sich durch eine optimierte Lastverteilung sowie den Schutz der Dachmembrane aus. Es ist für Geräte mit einem maximalen Gewicht von 150 kg und einer Höhe von bis zu 1,20 m über der Flachdachhöhe geeignet.

Wie ist die Walraven Yeti 335 Rahmenkonstruktion aufgebaut?

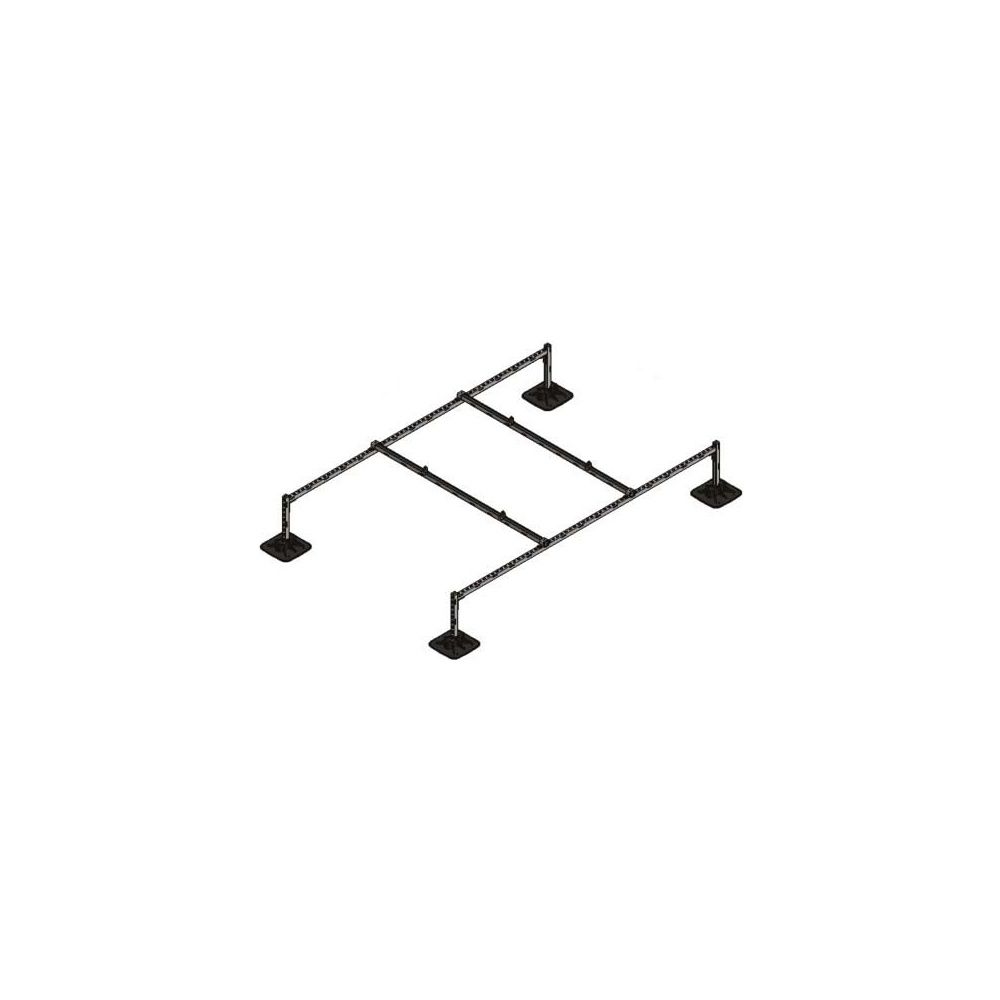

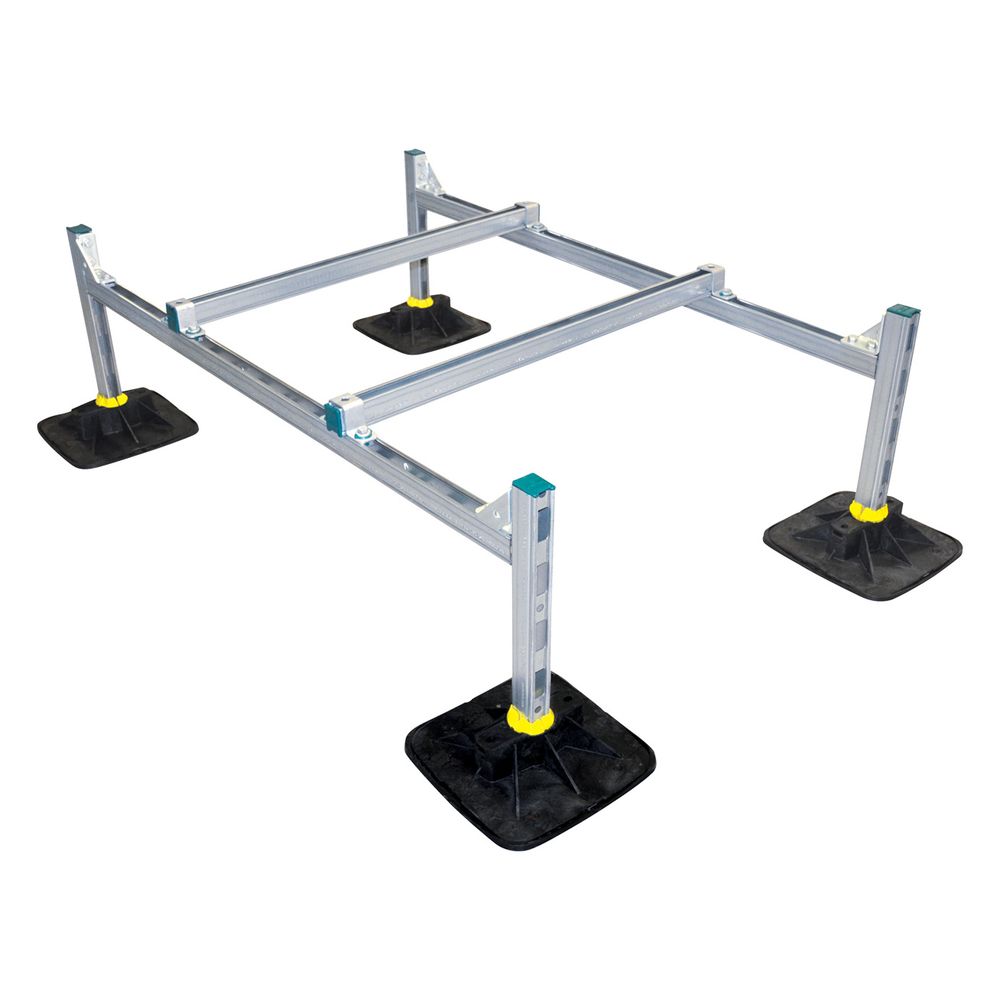

Die Rahmenkonstruktion besteht aus vier Montagefüßen Yeti 335, die jeweils mit einer Antivibrationsmatte aus Gummi ausgestattet sind. Ergänzt wird das Set durch zwei 2 Meter lange und eine 3 Meter lange Montageschiene RapidStrut mit den Maßen 41 x 41 x 2,5 mm. Zur Befestigung sind 24 Sechskantkopfschrauben, 24 Schiebemuttern und 24 Unterlegscheiben enthalten. Acht Schienenendstopfen sowie jeweils vier Schienenverbinder und Kreuzverbinder gehören ebenfalls zum Lieferumfang. Die Komponenten werden unmontiert geliefert, was eine flexible Endmontage direkt vor Ort ermöglicht.

Welche Materialien und Eigenschaften zeichnen die Rahmenkonstruktion aus?

Die Spritzgussteile, auch Adapter genannt, der Walraven Yeti 335 Rahmenkonstruktion bestehen aus PWC, einer Kombination aus recycelbarem Kunststoff und Holzfaser. Die Montageschienen und weitere Komponenten sind aus robustem Stahl gefertigt. Eine rutschfeste Antivibrationsmatte aus Gummi sorgt für eine optimierte Lastverteilung und schützt die Dachmembrane vor Beschädigungen. Die Konstruktion ist für den Außenbereich geeignet und entspricht der Korrosionsschutzklasse C4.

Wie erfolgt die Montage und welche Anforderungen gibt es?

Die Montage der Rahmenkonstruktion erfolgt auf Flachdächern und ist ohne Dachdurchdringung möglich, was die Installation vereinfacht und die Dachabdichtung schont. Die Ausrichtung der Konstruktion ist horizontal und bietet Verstellbarkeit, um unterschiedliche Anforderungen an die Gerätepositionierung zu erfüllen. Das System ist für ein maximales Gerätegewicht von 150 kg und eine maximale Gerätehöhe von 1,20 Metern über der Flachdachfläche ausgelegt.

Technische Daten

• Max. Gerätegewicht: 150 kg
• Max. Gerätehöhe über Flachdach: 1,20 m
• Montageart: Flachdach
• Gewicht: 26,949
• Verstellbar: ja
• Werkstoff: Stahl, PWC, Gummi

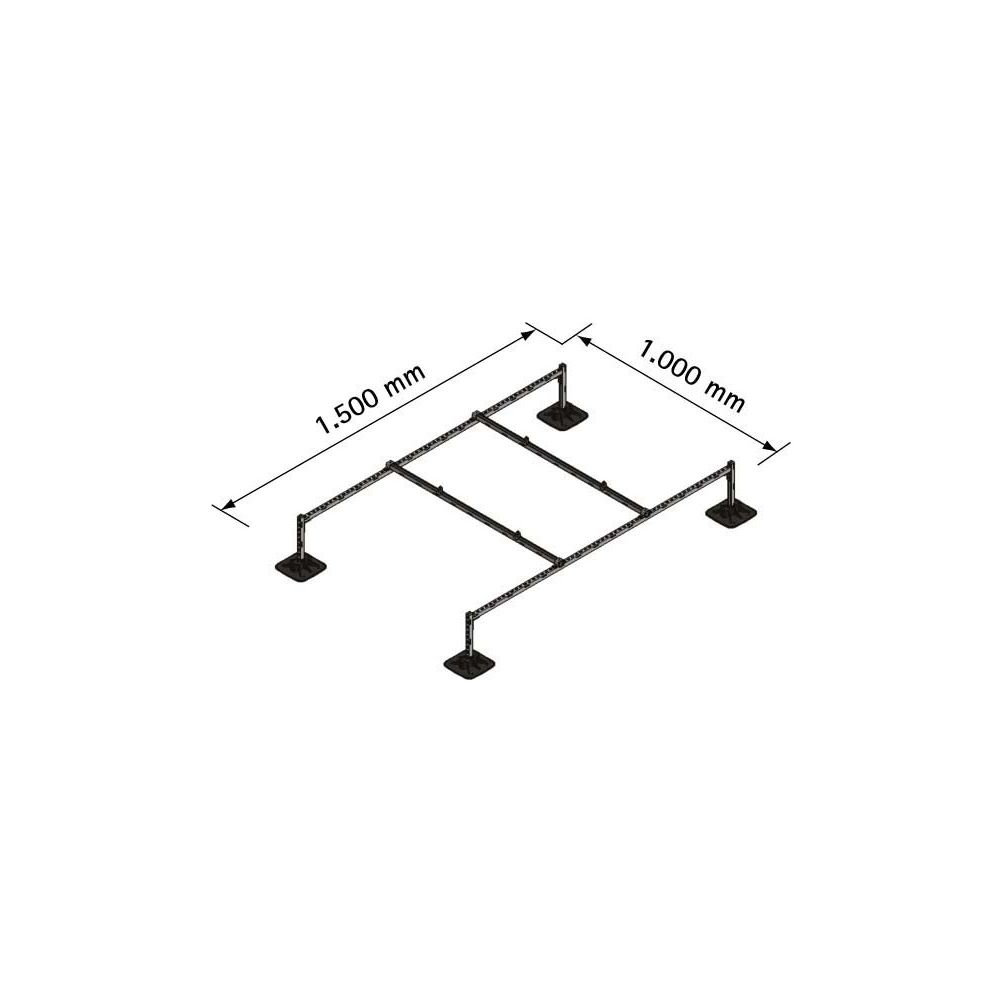

• Modullänge: 1500
• Modulbreite: 1000
• Höhe an der Oberkante: 0,55
• Ausrichtung: horizontal
• Dachdurchdringung notwendig: nein
• Geeignet für: Außenbereich C4

Die Walraven Yeti 335 Rahmenkonstruktion bietet eine stabile und flexible Lösung für die Flachdachinstallation von Klimageräten. Mit einer Tragfähigkeit von bis zu 150 kg und einer möglichen Aufständerungshöhe von bis zu 1,20 Metern ermöglicht das System eine sichere und schonende Montage ohne Dachdurchdringung. Die Kombination aus robusten Materialien und der Antivibrationsmatte trägt zur Langlebigkeit und zum Schutz der Dachmembrane bei.

Lieferumfang

• 4x Montagefuß Yeti 335 inkl. Antivibrationsmatte aus Gummi
• 2x 2 m Montageschiene RapidStrut (fv) 41 x 41 x 2,5 mm
• 1x 3 m Montageschiene RapidStrut (fv) 41 x 41 x 2,5 mm
• 24x Sechskantkopfschraube
• 24x Schiebemutter
• 24x Unterlegscheibe ev
• 8x Schienenendstopfen
• 4x Schienenverbinder
• 4x Kreuzverbinder
