Walraven Bifix Rohrschelle G2, M8/M10 BUP1000 Zweischraubenschelle, Stahl
24 weitere Ausführungen verfügbar
Für Rohraußendurchmesser
Beschreibung
Walraven Bifix Rohrschelle G2, 20-23mm M8/M10 BUP1000 Zweischraubenschelle, Stahl
Die Walraven Bifix Rohrschelle G2 ist eine Zweischraubenschelle, die für die sichere Befestigung von Rohren mit einem Außendurchmesser von 20 bis 23 mm konzipiert wurde. Sie eignet sich für den Einsatz im Innen- und Außenbereich und ist vielseitig für gedämmte und ungedämmte Stahl-, Mehrschichtverbund-, Kunststoff-, Guss- und Kupferrohre verwendbar. Ausgestattet mit einer unverlierbaren Verschlussschraube und einer Einrastfunktion, ermöglicht sie eine schnelle und einfache Montage. Die geschweißte Anschlussmutter ist für M8/M10 Gewinde ausgelegt.
Welche Materialeigenschaften und Schutzfunktionen bietet die Rohrschelle?
Die Rohrschelle ist aus robustem Stahl gefertigt und verfügt über die BIS UltraProtect 1000 Oberflächenbeschichtung. Dieses System bietet einen hohen Korrosionsschutz und ist für Installationen im Innen- und Außenbereich geeignet. Es hat einen Salzsprühtest nach DIN ISO 9227 von mindestens 1.000 Stunden bestanden und erfüllt die Anforderungen der Korrosivitätskategorie C4 für den Außenbereich.
Für welche Rohrtypen und Dimensionen ist die Bifix G2 geeignet?
Die Bifix G2 Rohrschelle ist speziell für Rohraußendurchmesser von 20 bis 23 mm ausgelegt. Sie dient der Befestigung von gedämmten und ungedämmten Stahl-, Mehrschichtverbund-, Kunststoff-, Guss- und Kupferrohren. Der Nenndurchmesser beträgt DN 15. Die Schelle ist ohne Einlage konzipiert.
Wie unterstützt der Verschlussmechanismus die Montage?
Die Rohrschelle ist mit einem Sicherheitsschnellverschluss ausgestattet, der eine doppelte Schraubverbindung nutzt. Die unverlierbare Verschlussschraube mit Einrastfunktion ermöglicht ein zügiges und unkompliziertes Schließen der Schelle, was die Installation vereinfacht und die Stabilität der Befestigung erhöht.
Welche Abmessungen und Tragfähigkeit besitzt die Rohrschelle?

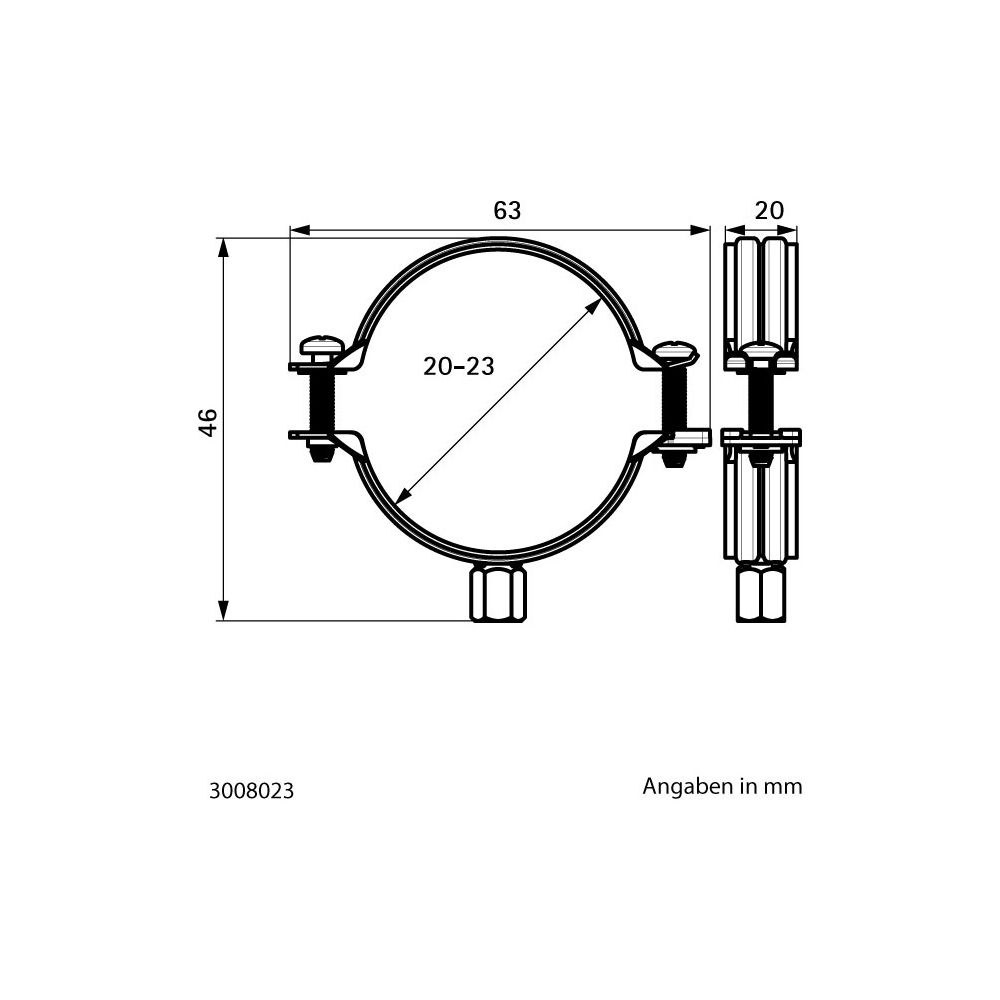

Die Rohrschelle weist eine Baulänge von 63,3 mm, eine Bauhöhe von 45,2 mm und eine Bautiefe von 20 mm auf. Sie ist für eine zulässige Nutzlast von 1200 ausgelegt. Die Anschlussvorrichtung ist ein Innengewinde mit einem Anschlussmaß von M8/M10.
Technische Daten
- Werkstoff: Stahl
- Oberflächenbeschichtung: BIS UltraProtect 1000
- Rohraußendurchmesser: 20 - 23 mm
- Anschlussmaß Anschlussvorrichtung: M8/M10
- Zulässige Nutzlast: 1200
- Baulänge: 63,3 mm
- Bauhöhe: 45,2 mm
- Bautiefe: 20 mm
- Nenndurchmesser: DN 15
- Verschlussvorrichtung: doppelte Schraube
- Einlage: ohne
Die Walraven Bifix Rohrschelle G2 ohne Einlage bietet eine robuste und korrosionsgeschützte Lösung für die sichere Rohrbefestigung. Mit ihrer hohen Nutzlast von 1200 und der praktischen Sicherheitsschnellverschlussfunktion ist sie für vielfältige Installationen im Innen- und Außenbereich geeignet und trägt zu einer stabilen und langlebigen Installation bei.
Technische Daten
| Hersteller-Warengruppe | Rohrschellen ohne Einlage |
| Hersteller-Serie | Rohrschellen ohne Einlage |
| Hersteller-Produktgruppe | Bifix Rohrschellen ohne Einlage |
| Hersteller-Artikelnummer | 3008023 |
| Hersteller | Walraven |
| Anschlussmaß Anschlussvorrichtung | M8/M10 |
| Anschlussvorrichtung | Innengewinde |
| Artikelnummer | WALRAVEN-3008023 |
| Bauhöhe | 45,2 |
| Baulänge | 63,3 |
| Bautiefe | 20 |
| EAN-13 | 8712993992539 |
| Einlage | ohne |
| EPD Nummer | 1.1.00944.2025 |
| FM-Prüfung | nein |
| Geeignet für Aluminiumrohre | nein |
| Geeignet für Edelstahlrohre | nein |
| Geeignet für Gussrohre | ja |
| Geeignet für Kunststoffrohre | nein |
| Geeignet für Kupferrohre | ja |
| Geeignet für Spiralrohre | nein |
| Geeignet für Stahlrohre | ja |
| Gewicht | 0,047 kg |
| LPCB-Prüfung | nein |
| Nenndurchmesser | DN 15 |
| Oberflächenbehandlung | unbehandelt |
| Rohraußendurchmesser | 20 - 23 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlussvorrichtung | doppelte Schraube |
| Werkstoff | Stahl |
| Zulässige Nutzlast | 1200 |
