Walraven RapidRail Kugelgelenksatz, für RapidRail-Schienen, elektrolytisch verzinkt
3 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Gewindegröße
Länge
Beschreibung

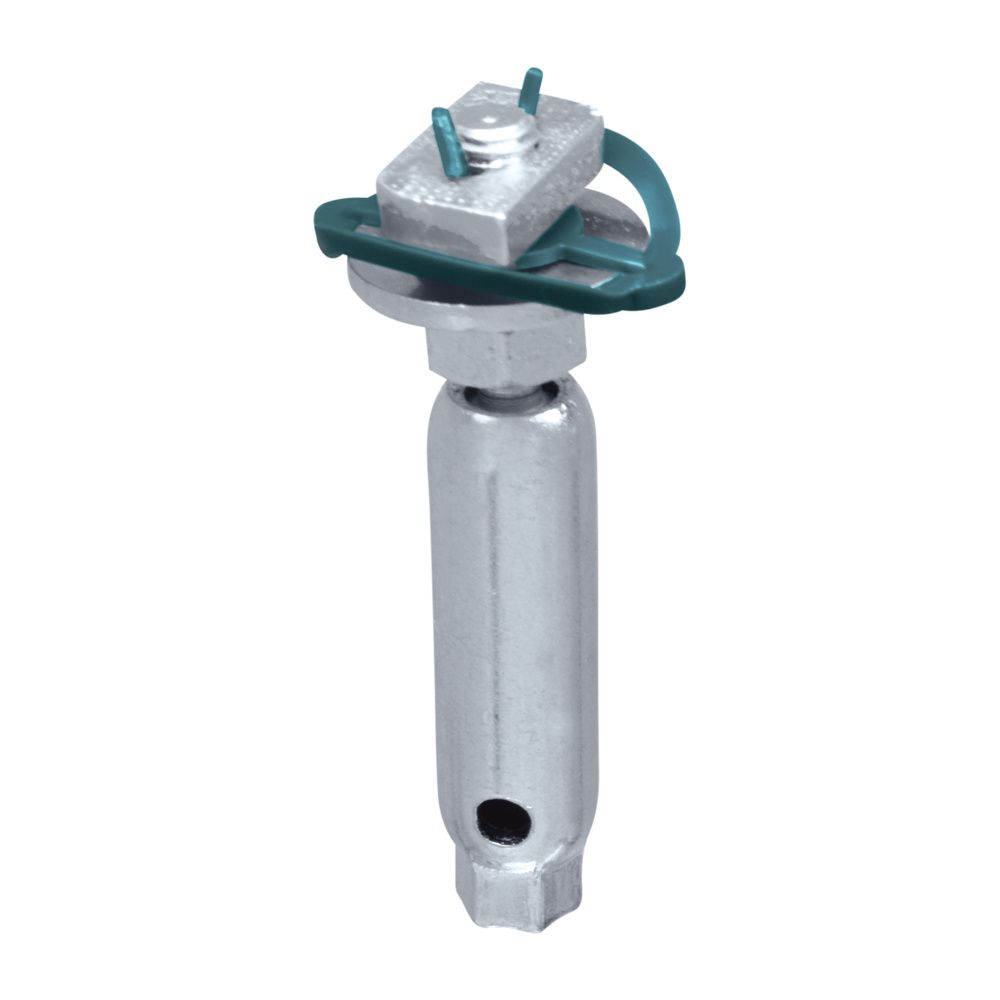

Walraven RapidRail Kugelgelenksatz M10, Länge 70mm für RapidRail-Schienen, elektrolytisch verzinkt

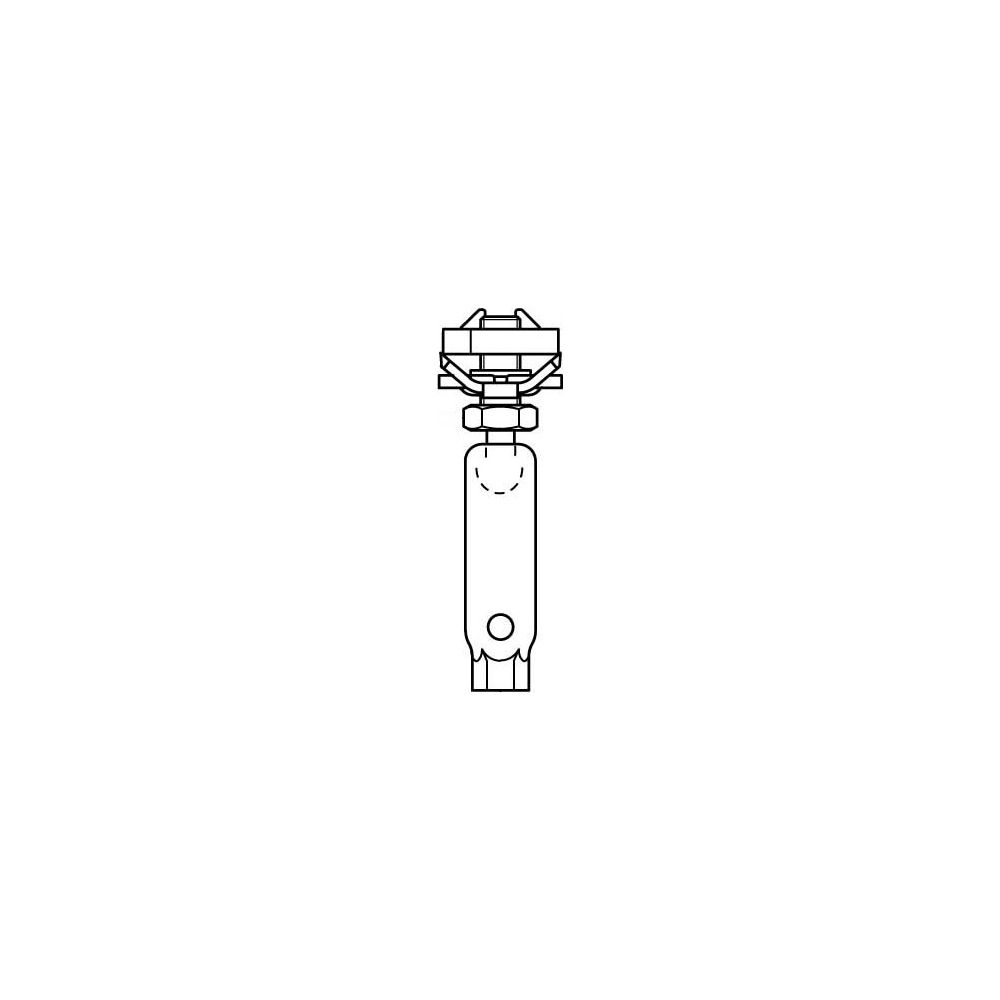

Der Walraven RapidRail Kugelgelenksatz M10, Länge 70mm ist eine vormontierte Lösung zur Rohrbefestigung an RapidRail-Schienen. Er wurde speziell für Anwendungen mit thermischen Längenänderungen entwickelt und ermöglicht ein leichtes Einsetzen, eine stufenlose Höhenverstellung sowie eine flexible Umpositionierung bis zur Endfixierung. Der Kugelgelenksatz besteht aus einer vormontierten Schiebemutter mit Kugelgelenk, Unterlegscheibe und Federring. Er ist empfohlen für metallische Rohre bis DN 50 und Kunststoffrohre bis DN 100. Die Metallteile sind aus Stahl 1.0332 gefertigt und elektrolytisch verzinkt, während die grüne Klemmfeder aus POM (Polyoxymethylen) besteht. Ein Kontrollloch dient zur Prüfung der Eindrehtiefe, um ein Blockieren des Kugelgelenks durch zu tiefes Eindrehen zu vermeiden.

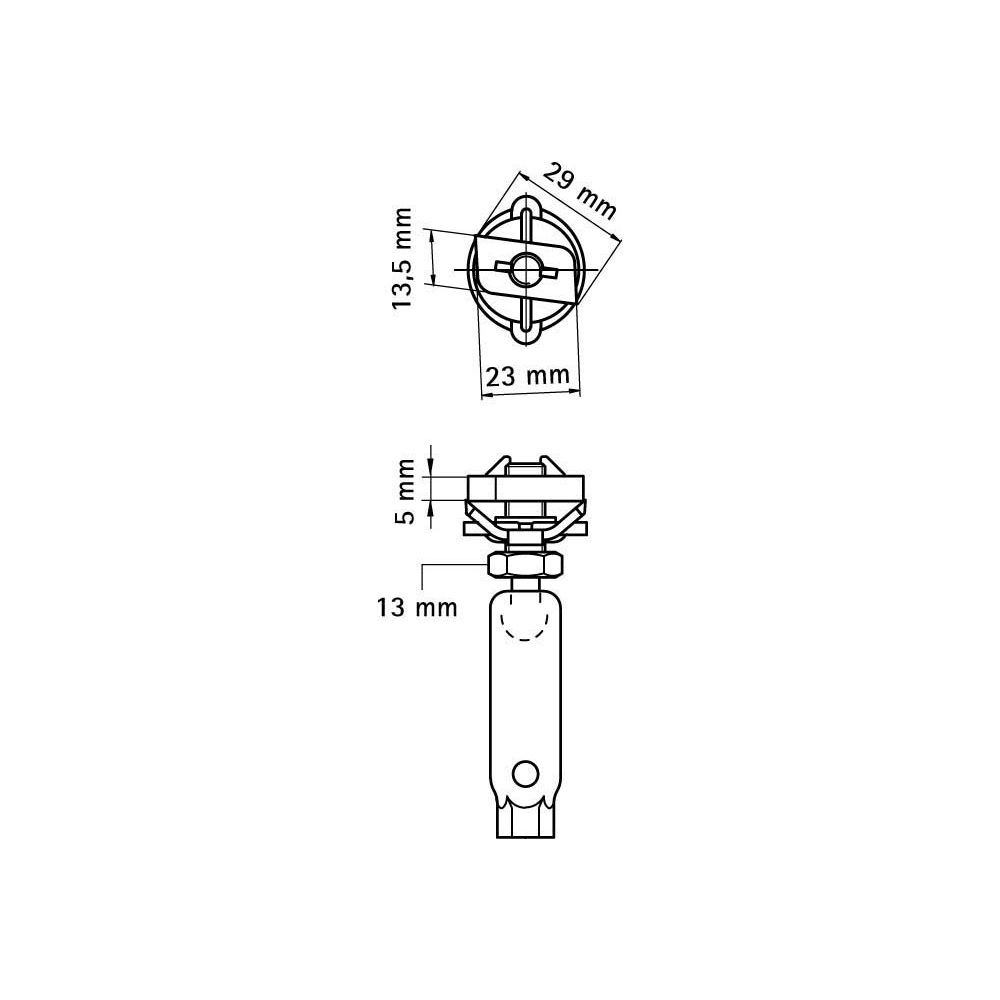

Technische Daten
- Gewindegröße: M10
- Baulänge: 70 mm
- Einstellbereich: 43
- Max. Winkelverdrehung: 20
- Zulässige Nutzlast: 226
- Empfohlen für Rohrdurchmesser: Metallisch bis DN 50, Kunststoff bis DN 100
- Material Metallteile: Stahl 1.0332, elektrolytisch verzinkt
- Material Klemmfeder: POM (Polyoxymethylen), grün
- Scharnier justierbar: Ja
- Mit Inspektionsloch: Ja
- Mit Schiebemutter: Ja
- Anschluss mit Außengewinde: Ja
- Mit Schlüsselfläche: Ja
Technische Daten
| Hersteller-Warengruppe | C-Profilschienensysteme |
| Hersteller-Serie | C-Profilschienensysteme |
| Hersteller-Produktgruppe | RapidRail Montagezubehör |
| Hersteller-Artikelnummer | 6520210 |
| Hersteller | Walraven |
| Anschluss mit Außengewinde | ja |
| Artikelnummer | WALRAVEN-6520210 |
| Baulänge | 70 |
| EAN-13 | 8712993332205 |
| Einstellbereich | 43 |
| Gewicht | 0,057 kg |
| Gewindeanschluss oben | ja |
| Gewindeanschluss unten | ja |
| Max Winkelverdrehung | 20 |
| Maß 1 (metrisch) | 10 |
| Mit Inspektionsloch | ja |
| Mit Schiebemutter | ja |
| Mit Schlüsselfläche | ja |
| Scharnier justierbar | ja |
| Zulässige Nutzlast | 226 |
