33048116
660,40 €
15 - 20 Werktage
108 - 116 mm

33048085
853,00 €
15 - 20 Werktage
79 - 85 mm

33048140
906,10 €
15 - 20 Werktage
132 - 140 mm

33048106
916,90 €
15 - 20 Werktage
98 - 106 mm

33048169
939,60 €
15 - 20 Werktage
159 - 169 mm

33048123
939,80 €
15 - 20 Werktage
116 - 123 mm

33048133
977,60 €
15 - 20 Werktage
125 - 133 mm
Beschreibung

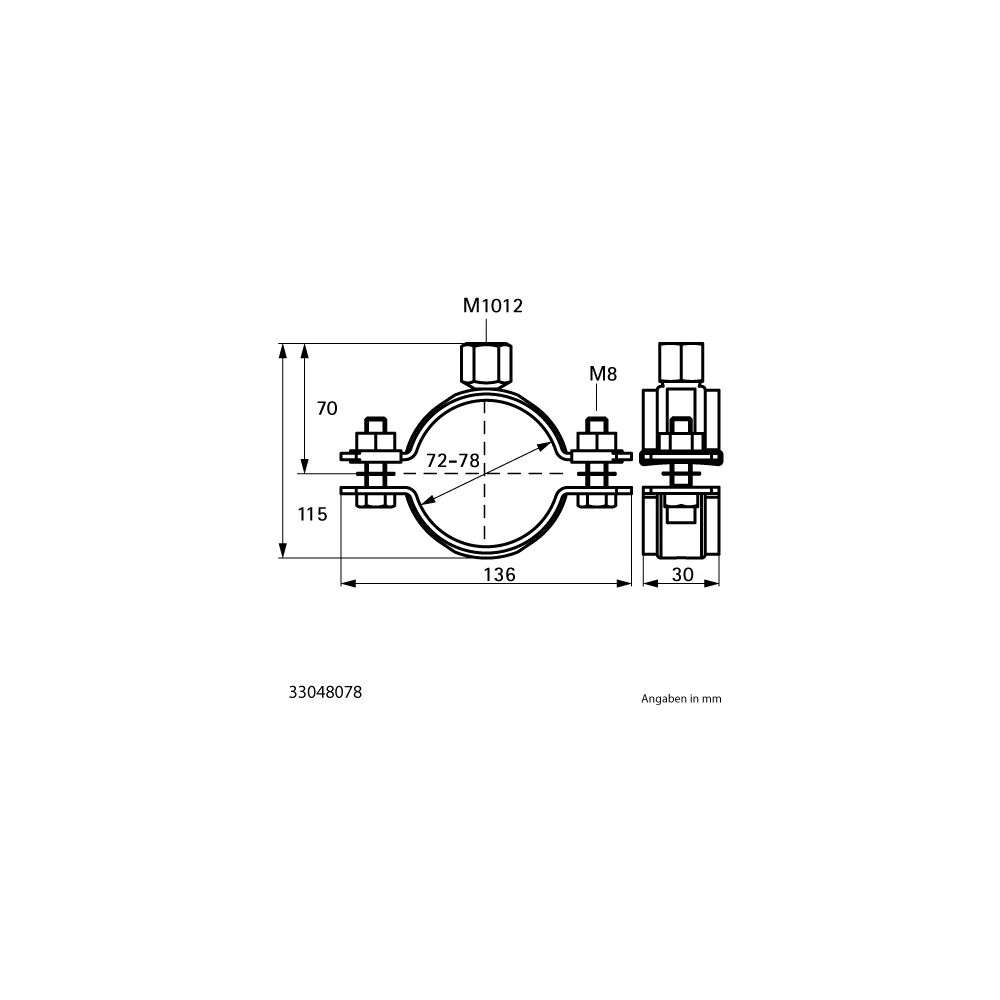

Walraven Schwerlastschelle HD500 M10/M12, BUP 72-78mm Zweischraubenschelle
Die Walraven Schwerlastschelle HD500 BUP ist eine robuste, zweiteilige Stahlschelle, die speziell für die sichere Befestigung von Stahlrohren, Gussrohren und Kupferrohren mit einem Außendurchmesser von 72 bis 78 mm konzipiert wurde. Diese schwere Ausführung ist für sehr hohe Belastungen ausgelegt und verfügt über zwei gegen Verlust gesicherte Verschlussschrauben sowie eine CO2-geschweißte Anschlussmutter mit einem Anschlussmaß von M10/M12. Die Schelle ist geprüft und gütegesichert gemäß der Güterichtlinie für Rohrbefestigungen RAL-GZ 655/B und erfüllt die Brandschutzanforderungen der MLAR/LAR/RbALei. Sie ist zudem für den Einsatz im Außenbereich C4 geeignet und kann durch eine Schallschutzeinlage ergänzt werden.
Technische Daten
- Rohraußendurchmesser: 72 - 78 mm
- Anschlussmaß Anschlussvorrichtung: M10/M12
- Zulässige Nutzlast: 4000
- Werkstoff: Stahl (1.0332)
- Verschlussvorrichtung: doppelte Schraube
- Nenndurchmesser: DN 65
- Oberflächenbehandlung: unbehandelt
- Baulänge: 137 mm
- Bauhöhe: 115 mm
- Bautiefe: 30 mm
Technische Daten
| Hersteller-Warengruppe | Rohrschellen ohne Einlage |
| Hersteller-Serie | Rohrschellen ohne Einlage |
| Hersteller-Produktgruppe | HD Rohrschellen ohne Einlage |
| Hersteller-Artikelnummer | 33048078 |
| Hersteller | Walraven |
| Anschlussmaß Anschlussvorrichtung | M10/M12 |
| Anschlussvorrichtung | Innengewinde |
| Artikelnummer | WALRAVEN-33048078 |
| Bauhöhe | 115 |
| Baulänge | 137 |
| Bautiefe | 30 |
| EAN-13 | 8712993966158 |
| Einlage | ohne |
| EPD Nummer | 1.1.00948.2025 |
| FM-Prüfung | nein |
| Geeignet für Aluminiumrohre | nein |
| Geeignet für Edelstahlrohre | nein |
| Geeignet für Gussrohre | ja |
| Geeignet für Kunststoffrohre | nein |
| Geeignet für Kupferrohre | ja |
| Geeignet für Spiralrohre | nein |
| Geeignet für Stahlrohre | ja |
| Gewicht | 0,292 kg |
| LPCB-Prüfung | nein |
| Nenndurchmesser | DN 65 |
| Oberflächenbehandlung | unbehandelt |
| Rohraußendurchmesser | 72 - 78 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlussvorrichtung | doppelte Schraube |
| Werkstoff | Stahl |
| Zulässige Nutzlast | 4000 |
Walraven – Komplettlösungen für Befestigung, Brandschutz und Sanitär
Das Sortiment von Walraven umfasst professionelle Systeme für Befestigungstechnik, Brandschutz und Sanitärinstallation, die sich durch höchste Qualität, einfache Montage und zuverlässige Funktion auszeichnen. Im Bereich der Befestigungssysteme bietet Walraven Montageschienen, Rohrschellen, Anker, Dübel, Konsolen und Flachdach-Aufständerungssysteme, darunter die Produktlinien RapidRail und RapidStrut. Diese ermöglichen flexible und sichere Installationen im Hoch- und Tiefbau sowie in der technischen Gebäudeausrüstung.
Im Segment Brandschutz liefert Walraven geprüfte Abschottungssysteme für Rohr- und Kabeldurchführungen, inklusive Brandschutzmanschetten, -bänder und -kissen. Für Sanitäranwendungen stehen Vorwandelemente wie BIS Vario zur Verfügung, ergänzt durch Montagesets, WC-Befestigungen und hochwertige Sanitärsilikone sowie Fugendichtstoffe. Das gesamte Sortiment ist systemisch aufeinander abgestimmt und erfüllt nationale wie internationale Normen – ideal für den professionellen Einsatz in Neubau, Renovierung und Industrieprojekten.
