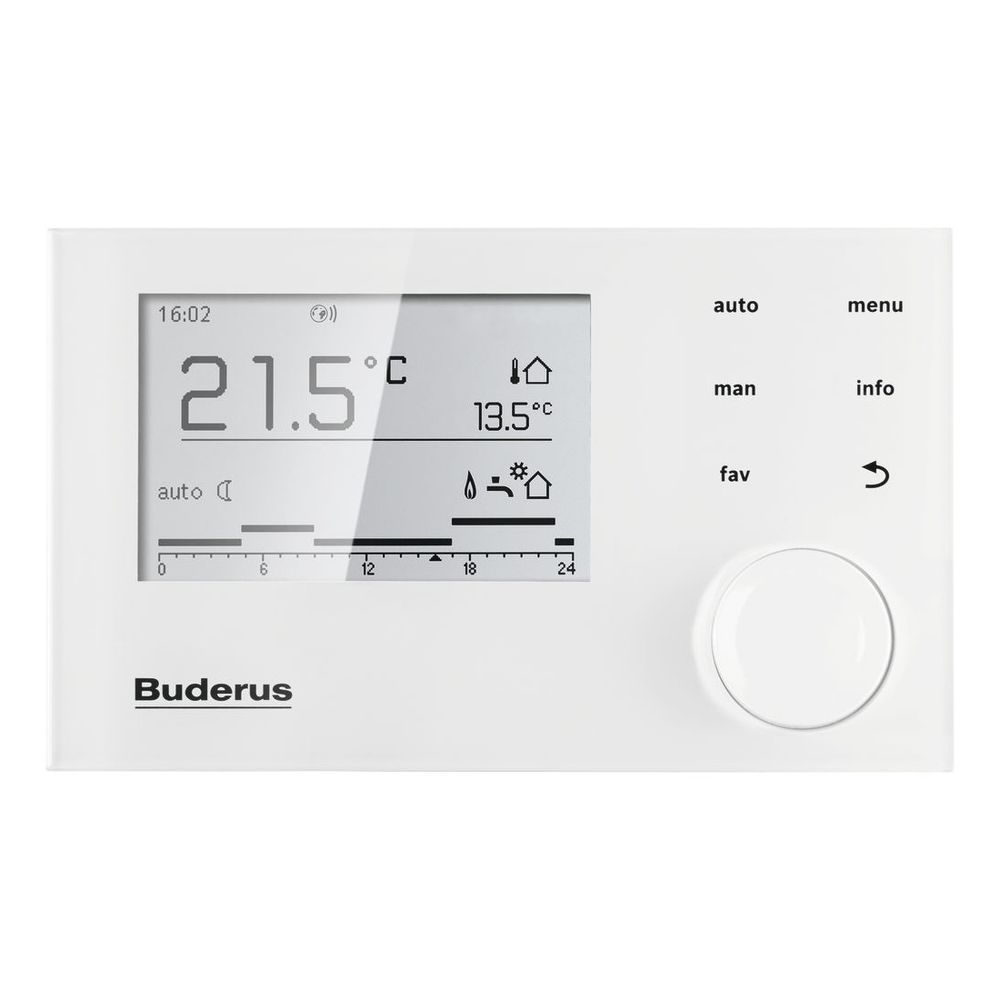

Buderus Logamatic Bedieneinheit RC310, Weiß, 7738114087

Die Buderus Logamatic Bedieneinheit RC310 in Weiß ist eine zentrale Steuerung für das Regelsystem Logamatic EMS plus und alle EMS-ausgestatteten Wärmeerzeuger. Sie ermöglicht die umfassende Bedienung von Kessel, Heizkreis, Warmwasser, Solar und alternativen Wärmeerzeugern. Die Bedieneinheit ist geeignet für EMS-Wärmeerzeuger Gas/Öl, Etagenstationen, Frischwasserstationen und Lüftungssysteme. Ein großes, grafikfähiges und hinterleuchtetes Display sowie touchsensitive Tasten erleichtern die Bedienung und Inbetriebnahme. Die Energie- und Effizienzanzeige entspricht der Bundesförderung für effiziente Gebäude (BEG).

Welche Funktionen bietet die Bedieneinheit RC310 für Heizkreise?

Die Bedieneinheit RC310 ermöglicht eine präzise Heizkreisregelung. Nutzer können zwischen den Betriebsarten AUTOMATIK (nach Zeitschaltuhr) und MANUELL wählen. Es stehen zwei frei einstellbare Zeitprogramme für jeden Heizkreis zur Verfügung, inklusive Raumtemperaturprogrammierung mit zwei Niveaus (Tag/Nacht) oder einem frei einstellbaren Temperaturprofil. Die Regelung kann raumtemperaturgeführt oder außentemperatur-/witterungsgeführt erfolgen. Die RC310 bedient einen Heizkreis ohne Mischer und kann in Verbindung mit Mischermodulen MM100 bis zu vier Heizkreise mit oder ohne Mischer steuern. Eine automatische Anpassung der Nachtabsenkung gemäß DIN EN 12831 ist für jeden Heizkreis separat einstellbar. Zudem sind ein Estrich-Trocknungsprogramm und eine Temperatursturz-Erkennung, beispielsweise bei offenem Fenster, integriert. Die Party-/Pausefunktion erlaubt eine vorübergehende Raumsolltemperaturänderung.

Wie unterstützt die RC310 die Warmwasserbereitung?

Die Regelung der Warmwasserbereitung erfolgt über ein 3-Wege-Ventil, eine Speicherladepumpe oder als Ladesystem in Verbindung mit dem Modul SM200. Ein eigenes Zeitprogramm für Warmwasser und Zirkulation ist einstellbar, alternativ kann das Zeitprogramm der Heizkreise genutzt werden. Funktionen wie Warmwasser-Einmalladung und thermische Desinfektion für Warmwasser inklusive Vorwärmstufe sind vorhanden. Die Bedieneinheit überwacht die tägliche Aufheizung auf 60 °C. Optional kann ein zweiter Warmwasserspeicher und eine zweite Zirkulationspumpe mit jeweils eigenem Zeitprogramm integriert werden, wofür ein zusätzliches Modul MM100 erforderlich ist.

Welche Möglichkeiten bestehen für Solaranlagen und alternative Wärmeerzeuger?

Die RC310 ermöglicht die Regelung einer Solaranlage für die solare Warmwasserbereitung in Verbindung mit Solarmodulen SM50 oder SM100. Für die solare Heizungsunterstützung und weitere solare Anlagensysteme ist das Solarmodul SM200 erforderlich. Die Bedieneinheit bietet eine grafische Auswahl solarer Hydraulikschemen und eine Darstellung der Solaranlage sowie die Anzeige des solaren Ertrags in kWh. Eine optimierte Ausnutzung des Solarertrags bei Warmwasser und die Berücksichtigung passiver Solarerträge durch große Fensterflächen tragen zur Brennstoffeinsparung bei. Alternative Wärmeerzeuger können im Systemverbund oder autark in Verbindung mit dem Modul AM200 geregelt werden. Die Bedieneinheit unterstützt zudem die Regelung von Hybridkesseln im Systemverbund mit einer Wärmepumpe und die Regelung einer EMS-Mehrkesselanlage mit dem Kaskadenmodul MC400 für bis zu vier EMS-Gas-Wärmeerzeuger.

Welche Komfortfunktionen bietet die Bedieneinheit im Alltag?

Die Bedieneinheit RC310 verfügt über eine programmierbare 6-Kanal-Digitalschaltuhr für Tages- und Wochenprogramme mit Echtzeituhr und Pufferung bei Stromausfall. Zeitprogramme können grafisch dargestellt und Heizkreise sowie Warmwasserspeicher frei benannt werden. Fünf Urlaubsperioden sind vorprogrammierbar. Das beleuchtete, grafikfähige, inverse LCD-Display zeigt Raumtemperatur, Uhrzeit, Wochentag und alle relevanten Betriebsdaten an. Eine grafische Anzeige der Außentemperatur der letzten zwei Tage ist ebenfalls vorhanden. Das Klartextmenü, eine Tastensperre/Kindersicherung und eine Info-Taste für Direkt-Hilfe bei Menünavigation und Parametrierung erhöhen den Bedienkomfort. Eine Favoritentaste ermöglicht den direkten Zugang zu fünf Favoriten. Integriert sind ein Betriebsstunden-Zähler und eine Frostschutzfunktion.

Wie erfolgt die Installation und Inbetriebnahme der RC310?

Die Montage der Bedieneinheit RC310 kann direkt am Wärmeerzeuger oder im Wohnraum über den mitgelieferten Wandhalter und das EMS Bussystem (2-Drahtbus) erfolgen. Eine automatische Erkennung des Montageorts (Raum oder Kessel) ist integriert. Ein Außenfühler ist nur bei Nutzung witterungsgeführter Funktionen oder des Frostschutzes erforderlich. Für die Inbetriebnahme steht ein Konfigurations-Assistent zur Verfügung, der eine geführte Inbetriebnahme mit automatischer Erkennung angeschlossener Komponenten und Konfigurationsvorschlägen bietet. Umfangreiche Servicefunktionen wie die Einstellung von Kesselparametern, Info-Anzeigen für Betriebscode, Brennerstarts, Brennerlaufzeit und Wasserdruck, Busstatus, Funktionstest, Fühlerüberwachung, Störmeldungen und Wartungsanzeigen sind integriert.

Technische Daten

• Gehäusefarbe: Weiß
• Display: Grafikfähig, hinterleuchtet, inverses LCD
• Regelsystem: Logamatic EMS plus
• Heizkreise: Bis zu 4 (mit Mischermodul MM100)
• Warmwasserbereitung: Über 3-Wege-Ventil oder Speicherladepumpe
• Solaranlagenregelung: In Verbindung mit Solarmodulen SM50/SM100/SM200
• Mehrkesselanlage: Bis zu 4 EMS-Gas-Wärmeerzeuger (mit Kaskadenmodul MC400)
• Digitalschaltuhr: 6-Kanal, Tages- und Wochenprogramm
• Abmessungen (B/H/T): 150/90/32 mm
• Betriebsstunden-Zähler: Integriert

Die Buderus Logamatic Bedieneinheit RC310 in Weiß bietet eine umfassende und intuitive Steuerung für moderne Heizungs- und Warmwassersysteme. Mit ihrem großen, grafikfähigen Display und den touchsensitiven Tasten ermöglicht sie eine einfache Bedienung und präzise Regelung von bis zu vier Heizkreisen. Die Integration von Funktionen für Solaranlagen und alternative Wärmeerzeuger sowie die kompakten Abmessungen von 150/90/32 mm machen sie zu einer vielseitigen Lösung für effizientes Energiemanagement im Eigenheim oder Gewerbe.

Lieferumfang

• 1x Bedieneinheit Logamatic RC310 weiß
• 1x Außentemperaturfühler (weiß)
• 1x Wandhalter
