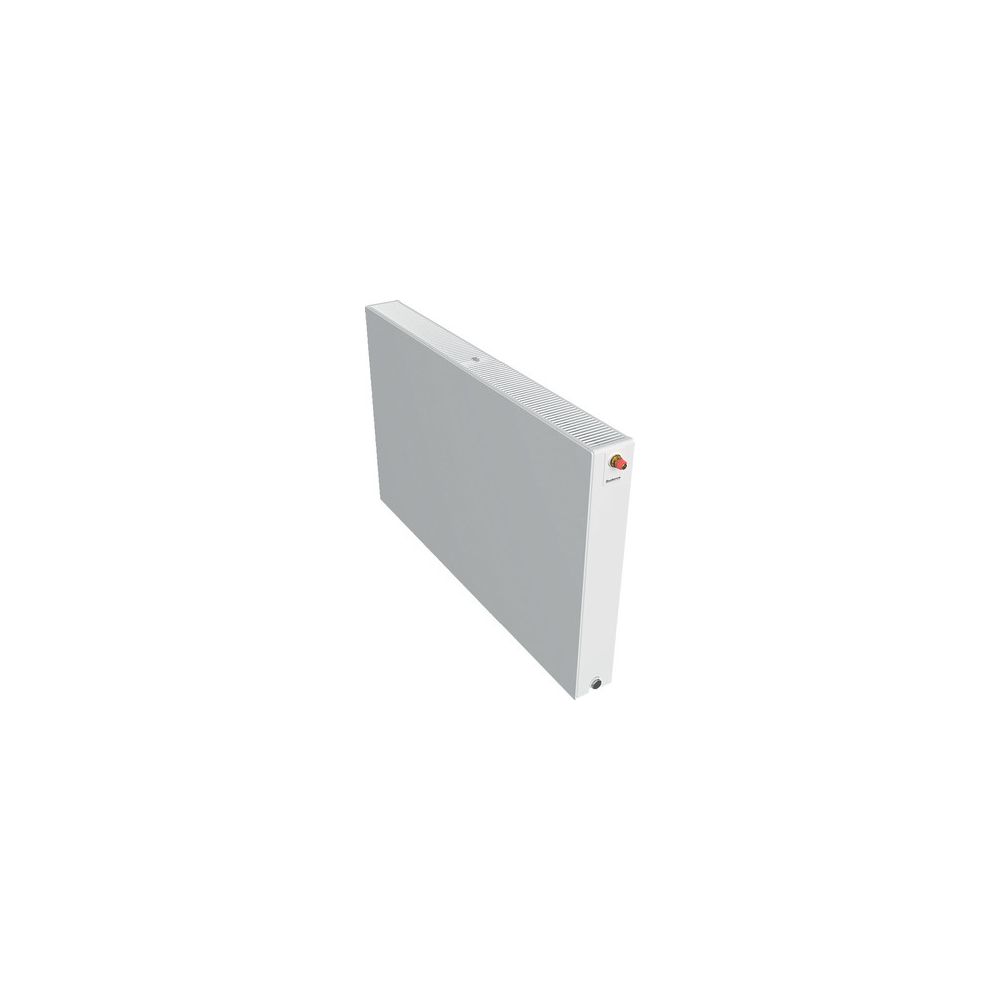

Buderus VC-Plan.2 Typ 20 Logatrend Flachheizkörper 600x102x1000mm, FEX, Anschluss rechts, 941W bei 75/65/20 Grad C

Der Buderus VC-Plan.2 Typ 20 Logatrend Flachheizkörper ist eine Ventilkompaktausführung mit glatter Vorderwand und bietet eine Wärmeleistung von 941 W bei 75/65/20 Grad Celsius. Dieser Heizkörper ist für den Anschluss rechts konzipiert und eignet sich besonders für Bereiche mit hohen optischen Ansprüchen sowie hygienisch sensiblen Umgebungen. Mit Abmessungen von 600 mm Bauhöhe, 102 mm Bautiefe und 1000 mm Baulänge fügt er sich harmonisch in moderne Raumkonzepte ein.

Wie ist der Buderus VC-Plan.2 konstruiert?

Der Buderus VC-Plan.2 Logatrend Flachheizkörper wird aus kaltgewalztem Stahlblech nach EN 442 gefertigt und zeichnet sich durch seine glatte Vorderwand aus, die hohen optischen Ansprüchen gerecht wird. Die Ventilkompaktausführung verfügt über eine integrierte, rechts angeordnete Ventilgarnitur für den Zweirohrbetrieb. Der Rohrleitungsanschluss erfolgt über zwei untere G 3/4-Außengewinde nach DIN V 3838. Ein Einrohrbetrieb ist in Verbindung mit einer Einrohr-Bypass-Armatur möglich. Eine hochwertige, umweltfreundliche Lackierung gemäß DIN 55900 in RAL 9016 verkehrsweiß sorgt für eine hohe Kratz- und Schlagfestigkeit sowie erhöhten Korrosionsschutz. Diese Lackierung erfolgt in drei Fertigungsphasen: Entfettung, Phosphatierung, kataphoretische Tauchgrundierung und anschließende Einbrenn-Pulverlackierung. Im Heizbetrieb ist der Flachheizkörper emissionsfrei.

Welche Vorteile bietet die Ventiltechnik?

Werkseitig sind optimierte Einbauventile mit Kunststoff-Schutzkappe integriert, deren kv-Wert auf die spezifische Wärmeleistung abgestimmt und voreingestellt ist. Dies erfüllt die Voraussetzungen zur Förderfähigkeit bezüglich des hydraulischen Abgleichs und führt zu einer optimierten hydraulischen und regelungstechnischen Situation. Die einfache und schnelle Montage eines Fühlerelements (Thermostatkopf) erfolgt mittels Klemmanschluss. In Kombination mit einem Gasfühlerelement ergibt sich über den gesamten kv-Wert-Bereich (N-Ventil bis zu 0,71 / U-Ventil bis zu 0,43) eine Auslegungs-Proportional-Abweichung von weniger als 1 K, was zur Energieeinsparung beiträgt. Dies ermöglicht ein besseres Regelverhalten und bis zu 5 % Energieeinsparung nach DIN V 4701-10 im Vergleich zu konventionellen Einbauventilen.

Für welche Einsatzbereiche ist der Heizkörper geeignet?

Dieser Flachheizkörper ist ohne Konvektionsbleche, Seitenteile und Abdeckgitter ausgeführt. Diese Konstruktion ermöglicht eine besonders einfache Reinigung und Desinfektion, was von unabhängigen Instituten geprüft und bestätigt wurde. Dadurch eignet sich der Buderus VC-Plan.2 ideal für den Einsatz in hygienisch sensiblen Bereichen, wo Sauberkeit und leichte Pflege von großer Bedeutung sind.

Welche Qualitätsstandards erfüllt der Buderus Flachheizkörper?

Der Buderus VC-Plan.2 Logatrend Flachheizkörper erfüllt einen hohen Qualitätsstandard mit Registrierung nach dem RAL-Gütezeichen RAL-RG 618. Die Wärmeleistung ist nach DIN EN 442 geprüft (Prüfstellennummer 1015), und die Fertigung unterliegt einer permanenten Überwachung nach EN-ISO 9001. Der Heizkörper ist für eine maximale Betriebstemperatur von 110 °C und einen maximalen Betriebsdruck von 10 bar ausgelegt. Er ist zudem für das Buderus-Montagesystem BMSplus.2 vorbereitet.

Wie erfolgt die Montage des Buderus VC-Plan.2?

Der Heizkörper wird mit dem Buderus-Montagesystem-Set FEX.2 geliefert, das Schnellkonsolen, Schrauben und Dübel zur Wandmontage enthält. Dieses Montagesystem erfüllt die Anforderungsklassen 1, 2 und 3 gemäß der VDI-Richtlinie 6036 und ermöglicht eine sichere und einfache Befestigung.

Technische Daten

• Typ: 20S
• Bauhöhe: 600 mm
• Bautiefe: 102 mm
• Baulänge: 1000 mm
• Anschluss: FEX, rechts, 2 untere G 3/4 Außengewinde
• Wärmeleistung bei 75/65/20 °C: 941 W
• Wärmeleistung bei 70/55/20 °C: 768 W
• Wärmeleistung bei 55/45/20 °C: 497 W
• Maximale Betriebstemperatur: 110 °C
• Maximaler Betriebsdruck: 10 bar
• Oberflächenfarbe: RAL 9016 verkehrsweiß

Der Buderus VC-Plan.2 Typ 20 Logatrend Flachheizkörper kombiniert ansprechendes Design mit hoher Funktionalität und Effizienz. Mit einer Wärmeleistung von 941 W bei 75/65/20 Grad Celsius und seinen kompakten Abmessungen von 600x102x1000 mm bietet er eine zuverlässige Heizlösung. Seine hygienefreundliche Bauweise, die optimierte Ventiltechnik und die robuste Stahlblechkonstruktion tragen zu einem komfortablen Raumklima und potenziellen Energieeinsparungen bei.

Lieferumfang

• 1x Buderus VC-Plan.2 Typ 20 Logatrend Flachheizkörper
• 1x Buderus-Montagesystem-Set FEX.2 (Schnellkonsolen, Schrauben, Dübel)
