Vaillant Basisset Flachdachsystem Süd 10 Grad für 1 Modul

Der Vaillant Basisset Flachdachsystem Süd 10 Grad für 1 Modul ist ein Befestigungsset aus Aluminium für die Montage von Photovoltaikmodulen auf Flachdächern mit einer Neigung von 10 Grad. Es eignet sich für Modullängen von 1,751 m bis 2,000 m und ist kompatibel mit den Modulen AXITEC AXIblackbiperfect und JA-Solar Deep Blue 4.0. Das Set ist speziell für die horizontale Ausrichtung auf Bitumendächern konzipiert und ermöglicht eine ballastbasierte Verankerung ohne Dachdurchdringung.

Wie ist das Basisset für das Flachdachsystem aufgebaut?

Das Set umfasst alle wesentlichen Komponenten zur Befestigung eines einzelnen PV-Moduls auf einem Flachdach mit 10 Grad Neigung. Dazu gehören zwei Stützen Kombi, die das Modul sicher tragen, sowie ein Windleitblech, das den Winddruck reduziert. Zur Befestigung der Kabel ist ein Befestigungsclip mit Kabelbinder enthalten. Die Verbindungselemente bestehen aus zwei Innensechskantschrauben M8 x 30 und passenden Unterlegscheiben aus Edelstahl (A2), die für die Montage von Windleitblech und Ballastwanne verwendet werden. Zusätzlich sind vier Bautenschutzmatten mit Filzauflage enthalten, die das Dachmaterial schützen.

Für welche Module und Dachmaterialien ist das Set geeignet?

Das Basisset ist für Photovoltaikmodule mit einer Länge von 1,751 m bis 2,000 m ausgelegt. Es ist kompatibel mit den Modulen AXITEC AXIblackbiperfect und JA-Solar Deep Blue 4.0. Die Konstruktion ist für die horizontale Ausrichtung auf Bitumendächern vorgesehen. Die Montage erfolgt ballastbasiert, wodurch keine Dachdurchdringung notwendig ist, was die Dachsubstanz schont.

Welche Materialien und Oberflächenbeschaffenheiten bietet das Flachdachsystem?

Das Set besteht aus Aluminium mit einer anodisierten beziehungsweise eloxierten Oberfläche, die einen dauerhaften Korrosionsschutz bietet. Die Bautenschutzmatten mit Filz schützen das Dach vor mechanischen Beschädigungen durch die Konstruktion. Die Schrauben und Unterlegscheiben sind aus Edelstahl gefertigt, was die Langlebigkeit und Witterungsbeständigkeit der Befestigungselemente unterstützt.

Wie erfolgt die Montage und Verankerung des Flachdachsystems?

Die Montage des Basisset erfolgt auf Flachdächern mit einer Neigung von 10 Grad in südlicher Ausrichtung. Die Verankerung erfolgt ballastbasiert über Ballastträger, wodurch keine Dachdurchdringung notwendig ist. Das System ist nicht verstellbar, was eine einfache und stabile Installation ermöglicht. Die Befestigung der DC-Kabel wird durch den mitgelieferten Befestigungsclip mit Kabelbinder unterstützt.

Technische Daten

• Neigungswinkel: 10 Grad
• Modullänge: 1,751 m bis 2,000 m
• Material: Aluminium (anodisiert/eloxiert)
• Farbe: Aluminium
• Gewicht: 7,56 kg
• Montageart: Flachdach
• Ausrichtung: horizontal
• Dachdurchdringung: nicht erforderlich
• Verankerung: Ballastträger
• Geeignet für Dachmaterial: Bitumen
• Befestigungsmaterial: inklusive

Das Vaillant Basisset Flachdachsystem Süd 10 Grad für 1 Modul bietet eine stabile und witterungsbeständige Lösung zur Montage von Photovoltaikmodulen auf Flachdächern. Mit einer Neigung von 10 Grad und der ballastbasierten Verankerung ist es besonders für Bitumendächer geeignet. Die hochwertige Aluminiumkonstruktion mit eloxierter Oberfläche und das mitgelieferte Befestigungsmaterial sorgen für eine sichere und langlebige Installation.

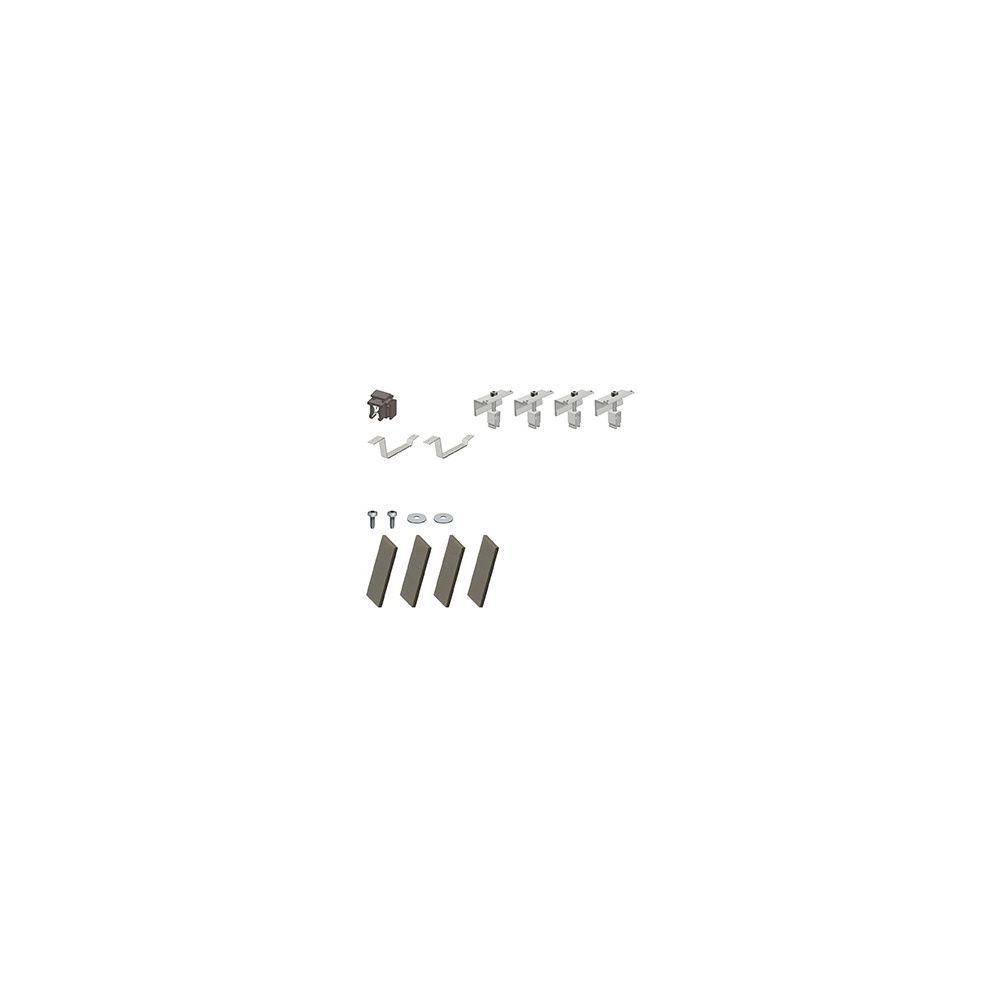

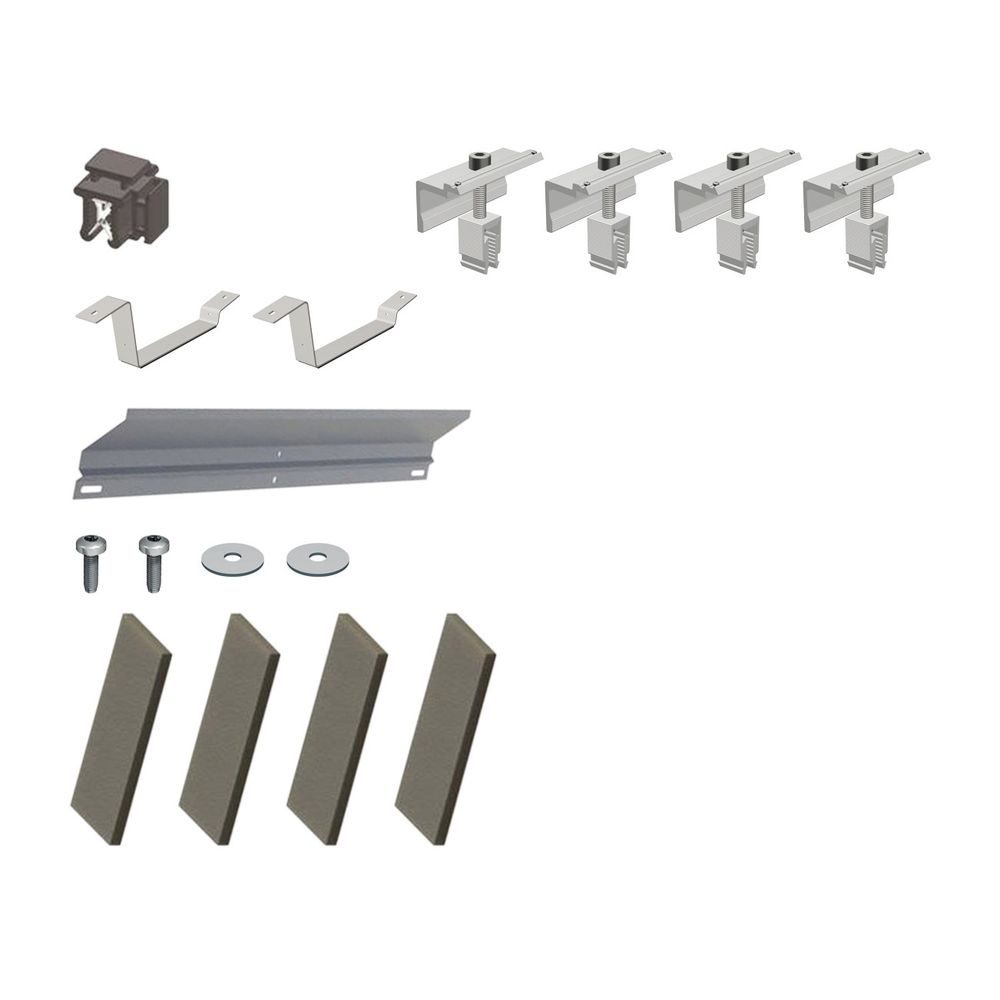

Lieferumfang

• 1x Befestigungsclip mit Kabelbinder
• 2x Stütze Kombi für Flachdachsystem Süd 10 Grad Neigung, für 1 PV-Modul
• 1x Windleitblech für Flachdachsystem Süd 10 Grad Neigung, für 1 PV-Modul
• 2x Innensechskantschraube M8 x 30
• 2x Unterlegscheibe M8 x 30 A2
• 4x Bautenschutzmatte mit Filz, 200 x 80 x 10 mm
