Vaillant Erweiterungsset Flachdachsystem Süd 10 Grad für 1 Modul

Das Vaillant Erweiterungsset Flachdachsystem Süd 10 Grad für 1 Modul ist eine Erweiterung für bestehende Flachdach-Photovoltaiksysteme mit einer Neigung von 10 Grad. Es eignet sich für die Montage eines einzelnen PV-Moduls mit einer Länge von 1,751 m bis 2,000 m, insbesondere für die Module AXITEC AXIblackbiperfect und JA-Solar Deep Blue 4.0. Das Set ist für die horizontale Ausrichtung auf Bitumendächern konzipiert und ermöglicht eine ballastbasierte Befestigung ohne Dachdurchdringung.

Welche Komponenten sind im Erweiterungsset enthalten?

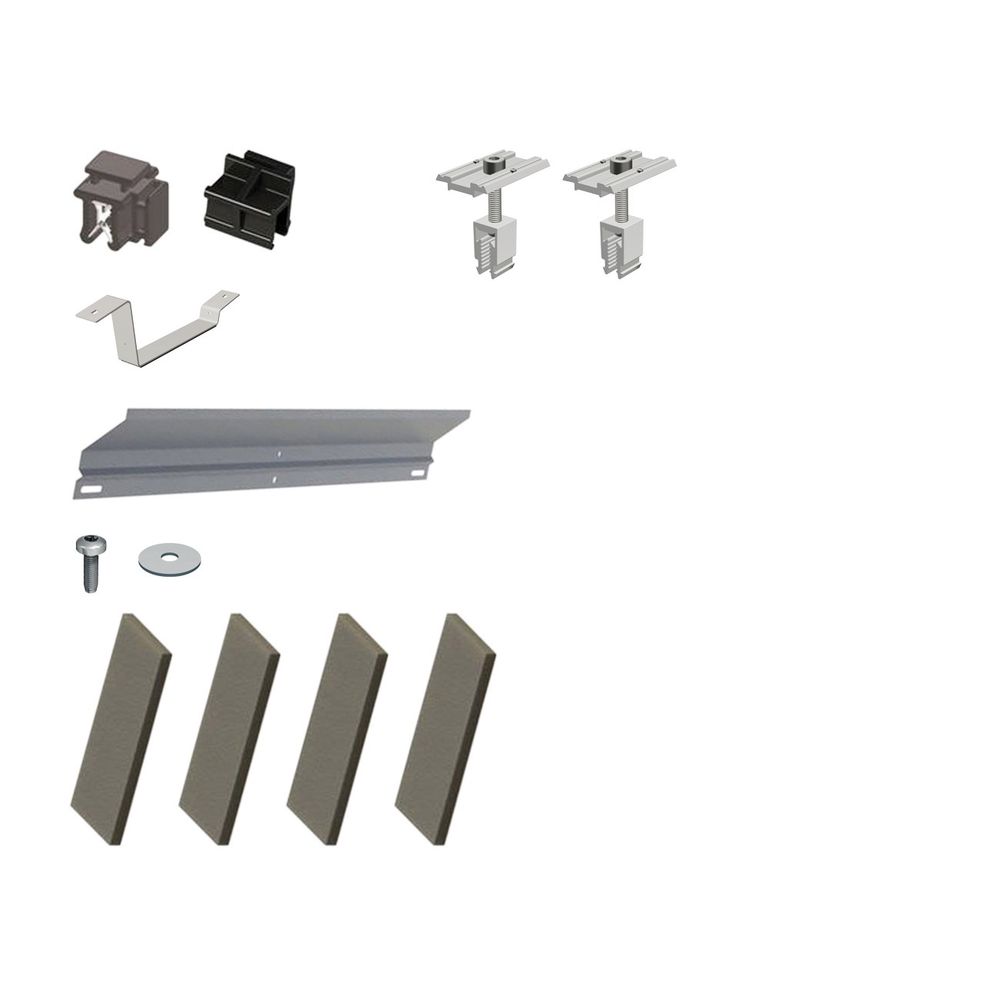

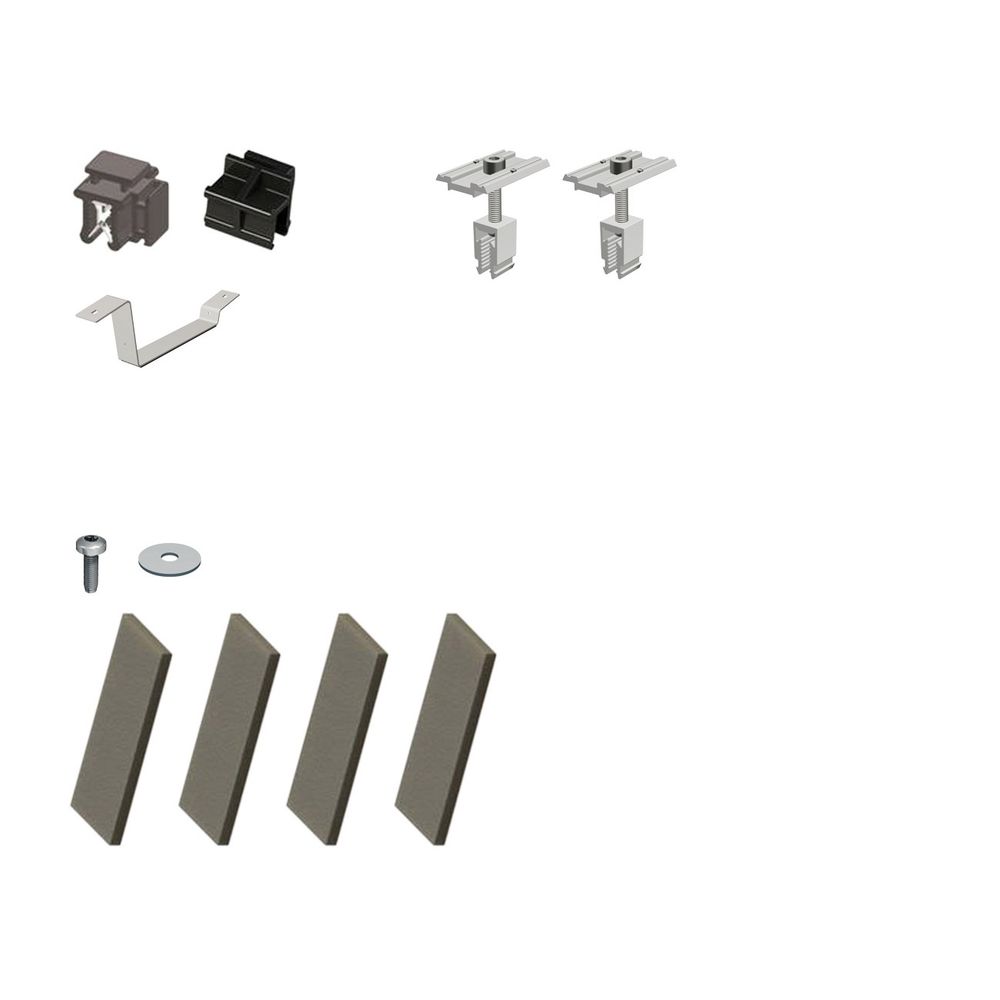

Das Set umfasst alle notwendigen Befestigungselemente zur Ergänzung ab der zweiten Modulreihe des Flachdachsystems. Dazu gehören ein Befestigungsclip mit Kabelbinder zur Fixierung der DC-Kabel, ein Clip für das Windleitblech, zwei Modulmittelklemmen, eine Kombistütze für das Flachdachsystem sowie ein Windleitblech. Zusätzlich sind eine Innensechskantschraube M8 x 30 und eine passende Unterlegscheibe aus Edelstahl enthalten. Für den Schutz der Dachoberfläche sind zwei Bautenschutzmatten mit Filz in den Maßen 200 x 80 x 10 mm im Set enthalten.

Für welche Dach- und Modultypen ist das Set geeignet?

Das Erweiterungsset ist speziell für Flachdächer mit Bitumen-Dachmaterial ausgelegt und unterstützt eine horizontale Ausrichtung der Module. Die Montage erfolgt ballastbasiert, wodurch keine Dachdurchdringung erforderlich ist. Es ist kompatibel mit Modulen der Länge von 1,751 m bis 2,000 m, insbesondere mit den Modellen AXITEC AXIblackbiperfect und JA-Solar Deep Blue 4.0.

Wie erfolgt die Montage und Befestigung?

Die Montage des Erweiterungssets erfolgt auf dem bestehenden Flachdachsystem mit einer Neigung von 10 Grad. Die Befestigung der Module erfolgt über die Modulmittelklemmen und die Kombistütze, während das Windleitblech für eine verbesserte Windstabilität sorgt. Die Befestigungsclips mit Kabelbindern sichern die DC-Kabel, und die Bautenschutzmatten schützen die Dachoberfläche vor Beschädigungen durch das System. Die Verbindungselemente sind aus anodisiertem Aluminium gefertigt, was eine langlebige und korrosionsbeständige Ausführung sicherstellt.

Technische Daten

• Neigungswinkel: 10 Grad
• Modullänge: 1,751 m bis 2,000 m
• Material: Aluminium, anodisiert/eloxiert
• Dachmaterial: Bitumen
• Montageart: Flachdach, ballastbasiert
• Ausrichtung: horizontal
• Gewicht: 5,58 kg
• Befestigungsmaterial: inklusive
• Verankerung: Ballastträger

Das Vaillant Erweiterungsset Flachdachsystem Süd 10 Grad für 1 Modul bietet eine passgenaue Ergänzung für bestehende Flachdach-PV-Systeme mit einer Neigung von 10 Grad. Es unterstützt die sichere und schonende Montage von Modulen mit einer Länge bis zu 2 Metern auf Bitumendächern ohne Dachdurchdringung. Die Kombination aus robustem Aluminium und durchdachtem Zubehör sorgt für eine zuverlässige Befestigung und Schutz der Dachoberfläche.
