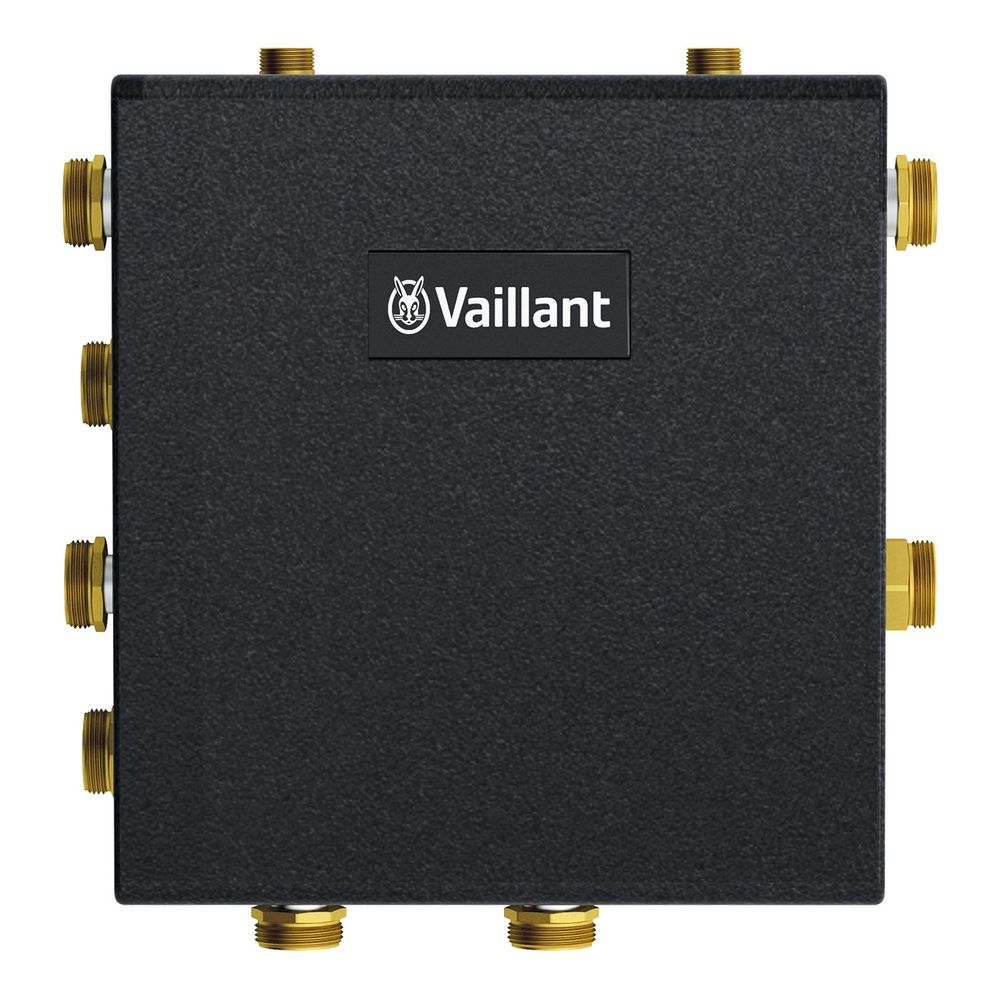

Vaillant Hybrid-Kit flexible Hydraulikeinheit für Luft-Wasser Wärmepumpen bis 12kW
Der Vaillant Hybrid-Kit ist eine flexible Hydraulikeinheit, die für den vereinfachten Aufbau von Hybridsystemen mit Luft-Wasser-Wärmepumpen bis 12 kW konzipiert ist. Er ist kompatibel mit Vaillant aroTHERM plus und aroTHERM Split Wärmepumpen sowie wandhängenden Vaillant eBUS Gas-Brennwertgeräten bis 30 kW Leistung und eignet sich für die Heizungs- und Warmwasserversorgung in Wohn- und Gewerbegebäuden.
Welche Komponenten umfasst das Vaillant Hybrid-Kit?
Das Kit beinhaltet eine Dämmung, ein Mischrohr, ein Überströmventil, ein Rückschlagventil, ein 3-Wege-Umschaltventil, einen Temperatursensor sowie eine tiefenverstellbare Wandhalterung. Die Verrohrung erfolgt bauseits, was eine flexible Anpassung an die jeweilige Installation ermöglicht.
Für welche Anschlüsse ist das Hybrid-Kit ausgelegt?
Es verfügt über Anschlüsse für eine Luft-/Wasser-Wärmepumpe (G 1 1/4), einen Pufferspeicher (G 1 1/4), ein Spitzenlastgerät (G 3/4), einen Warmwasserspeicher (G 1 1/4) sowie einen Abgang für die Wärmeversorgung (G 1 1/4). Die Anschlüsse sind als Außengewinde zylindrisch nach BSPP (ISO 228-1) ausgeführt.
Wie sind Maße und Montage des Hybrid-Kits?
Die Abmessungen betragen ohne Wandhalterung 423 x 405 x 228 mm (H x B x T) und mit Wandhalterung 423 x 405 x 298-338 mm (H x B x T). Die Wandhalterung ist tiefenverstellbar, was eine flexible Anpassung an unterschiedliche Einbausituationen ermöglicht. Die Einheit ist für die Wandmontage vorgesehen und aus Stahl gefertigt.
Welche technischen Funktionen bietet das Hybrid-Kit?
Die Temperaturregelung erfolgt elektrisch mit einem Einstellbereich von 7 bis 80 °C. Das Kit ist für Heizen und Kühlen geeignet und verfügt über einen eingebauten Differenzdruckregler sowie ein 3-Wege-Umschaltventil. Eine witterungsabhängige Regelung ist integriert. Weitere Komponenten wie automatische Entlüftung, Absperrventile oder Sicherheitsventile sind nicht enthalten.
Technische Daten
- Leistung: 3,5 bis 30 kW
- Maximaler Arbeitsdruck: 3 bar
- Einstellbereich Temperatur: 7 bis 80 °C
- Kvs-Wert: 7
- Nenndurchmesser primär und sekundär: 1 1/4 Zoll (32 mm)
- Anschlüsse: Außengewinde zylindrisch BSPP (ISO 228-1)
- Material Armaturen und Verrohrung: Stahl
- Bauhöhe: 423 mm
- Baubreite: 405 mm
- Bautiefe: 228 mm (ohne Wandhalterung), 298-338 mm (mit Wandhalterung)
- Montage: Wandaufstellung mit tiefenverstellbarer Wandhalterung
Das Vaillant Hybrid-Kit bietet eine flexible und umfassende Lösung für den Aufbau von Hybridsystemen mit Luft-Wasser-Wärmepumpen und Gas-Brennwertgeräten. Mit seiner elektrischen Temperaturregelung, den vielfältigen Anschlüssen und der robusten Bauweise unterstützt es eine effiziente und anpassungsfähige Wärmeversorgung in Wohn- und Gewerbegebäuden.
Technische Daten
| Hersteller-Warengruppe | Wandgeräte + Kessel |
| Hersteller-Produktgruppe | Installationszubehör |
| Hersteller-Artikelnummer | 8000030595 |
| Hersteller | Vaillant |
| Artikelnummer | VAILLANT-8000030595 |
| Ausführung der Temperaturregelung | elektrisch |
| Auslaufhahn | nein |
| Automatische Entlüftung | ohne |
| Bauhöhe | 427 |
| Baulänge | 412 |
| Bautiefe | 338 |
| Differenzdruckregler | eingebaut |
| Doppelpumpe | nein |
| EAN-13 | 4024074977880 |
| Eingebaute Zirkulationspumpe | nein |
| Einstellbereich Temperatur | 7 - 80 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Geeignet für Servomotoren | nein |
| Gewicht | 11,4 kg |
| Heizkreisregler | optional |
| Hocheffizienzpumpe (entsprechend EC 547/2012 und EC 641/2009) | nein |
| Kvs-Wert | 7 |
| Leistung | 3,5 - 30 |
| Max Arbeitsdruck | 3 |
| Mediumtemperatur | 7 - 80 |
| Mit Absperrventil | nein |
| Mit Anschluss Ausdehnungsgefäß | nein |
| Mit Außentemperatursensor | nein |
| Mit Dreiwegeventil | ja |
| Mit Füßen | nein |
| Mit Magnetitabscheider | ohne |
| Mit Manometer | nein |
| Mit Montageset | ja |
| Mit Passstück für Wärmezähler | nein |
| Mit Pumpenkugelhahn | nein |
| Mit Regelventil | nein |
| Mit Rückschlagklappe | ja |
| Mit Schlammabscheider | ohne |
| Mit Servomotor | nein |
| Mit Sicherheitsventil | nein |
| Mit thermischer Isolierung | ja |
| Mit Thermometer | nein |
| Mit Wandbefestigungsbügel | ja |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | 1 1/4 Zoll (32) |
| Nenndurchmesser sekundär | 1 1/4 Zoll (32) |
| Primärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Rohraußendurchmesser primär | 41,7 |
| Rohraußendurchmesser sekundär | 41,7 |
| Sekundärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Tauchrohr | ohne |
| Verteiler | optional |
| Wandaufstellung | ja |
| Werkstoff Armaturen | Stahl |
| Werkstoff Verrohrung | Stahl |
| Witterungsabhängige Regelung | ja |
| WEEE-Nr. | 63643866 |
