Beschreibung

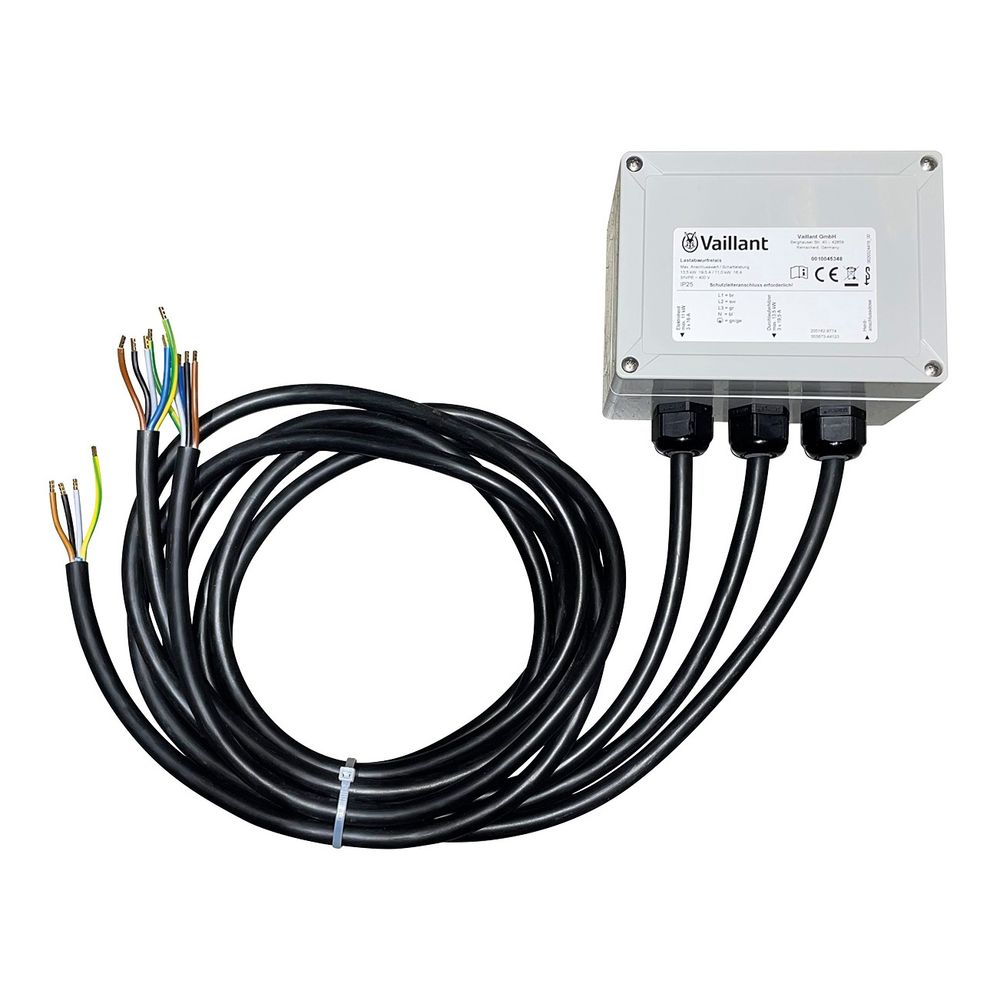

Vaillant Lastabwurfrelais Herdanschluss 3-phasig für electronicVED lite
Der Vaillant Lastabwurfrelais Herdanschluss 3-phasig ist ein speziell für den Einsatz mit dem electronicVED lite konzipiertes Zubehör. Dieses Relais ermöglicht die Umschaltung zwischen Warmwasseranwendung und Herdbetrieb an einer Herdanschlussdose und ist ausschließlich für Elektroherde ohne Elektronik, Uhr und Restwärmeanzeige geeignet. Es unterstützt eine sichere Steuerung der Lastabwurffunktion bei dreiphasigen Anschlüssen.
Wie funktioniert das Lastabwurfrelais Herdanschluss 3-phasig?
Das Relais steuert die Umschaltung zwischen Warmwasser- und Herdbetrieb, indem es die Last an der Herdanschlussdose entsprechend regelt. Es arbeitet mit einem bistabilen Schaltverhalten, das eine stabile und zuverlässige Umschaltung sicherstellt. Die zwangsgeführten Kontakte sorgen für eine mechanisch gekoppelte Schaltfunktion, die Fehlschaltungen verhindert.
Für welche Elektroherde ist das Relais geeignet?
Das Lastabwurfrelais ist ausschließlich kompatibel mit Elektroherden ohne integrierte Elektronik, ohne Uhr und ohne Restwärmeanzeige. Es ist nicht für Herde mit elektronischer Steuerung geeignet, sondern für einfache Herdanschlüsse, die eine Lastabwurffunktion benötigen.
Wie ist das Relais elektrisch und mechanisch ausgeführt?
Das Gerät verfügt über drei Wechslerkontakte mit Einfachkontakt-Ausführung und wird über Schraubanschlüsse angeschlossen. Es ist als Komplettgerät mit Sockel ausgeführt und besitzt keine LED-Anzeige oder abnehmbare Klemmen. Die Bauabmessungen betragen 180 mm in Höhe und Länge sowie 100 mm in der Tiefe.
Technische Daten
- Anzahl der Kontakte als Wechsler: 3
- Art des Schaltkontaktes: Einfachkontakt
- Elektrischer Anschluss: Schraubanschluss
- Bauhöhe: 180 mm
- Baulänge: 180 mm
- Bautiefe: 100 mm
- Bemessungssteuerspeisespannung: 230 bis 400 V AC, 50 Hz
- Nennstrom: 16 A
- Schaltverhalten: bistabil
- Kontakte: zwangsgeführt
- Komplettgerät mit Sockel: ja
Das Vaillant Lastabwurfrelais Herdanschluss 3-phasig ist ein zuverlässiges Zubehör für die Steuerung des electronicVED lite an Herdanschlussdosen. Es ermöglicht eine sichere Umschaltung zwischen Warmwasser- und Herdbetrieb und ist für Elektroherde ohne elektronische Zusatzfunktionen ausgelegt. Mit einem Nennstrom von 16 A und einer Bemessungssteuerspannung von 230 bis 400 V AC ist es für den dreiphasigen Betrieb geeignet und bietet durch seine zwangsgeführten Kontakte eine sichere Schaltfunktion.
Technische Daten
| Hersteller-Warengruppe | Elektro |
| Hersteller-Produktgruppe | Zubehör |
| Hersteller-Artikelnummer | 0010045348 |
| Hersteller | Vaillant |
| Anzahl der Kontakte als Wechsler | 3 |
| Art des Schaltkontaktes | Einfachkontakt |
| Artikelnummer | VAILLANT-0010045348 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bauhöhe | 180 |
| Baulänge | 180 |
| Bautiefe | 100 |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 - 400 |
| EAN-13 | 4024074919835 |
| Gewicht | 3 kg |
| Komplettgerät mit Sockel | ja |
| Mit abnehmbaren Klemmen | nein |
| Mit LED-Anzeige | nein |
| Mit zwangsgeführten Kontakten | ja |
| Nennstrom | 16 |
| Schaltverhalten des Antriebs | bistabil |
| WEEE-Nr. | 63643866 |
