Vaillant Photovoltaik Set Basis für 1. Reihe Flachdachsystem Süd 10 Grad für 1 Modul

Das Vaillant Photovoltaik Set Basis für 1. Reihe Flachdachsystem Süd 10 Grad ist für die Montage eines einzelnen PV-Moduls auf Flachdächern mit einer Neigung von 10 Grad ausgelegt. Es eignet sich für Modullängen von 1,751 m bis 2,000 m und ist kompatibel mit den Modultypen AXITEC AXIblackbiperfect und JA-Solar Deep Blue 4.0. Die Konstruktion aus anodisiertem Aluminium ist für Bitumendächer konzipiert und ermöglicht eine ballastierte Befestigung ohne Dachdurchdringung.

Wie ist das Flachdachsystem aufgebaut?

Das Set enthält alle erforderlichen Komponenten für die sichere Montage eines PV-Moduls in der ersten Reihe eines Flachdachsystems mit Südausrichtung und 10 Grad Neigung. Dazu gehören ein Befestigungsclip mit Kabelbinder zur Fixierung der DC-Kabel, jeweils zwei obere und untere Stützen zur Stabilisierung des Moduls sowie ein Windleitblech zur Optimierung der Windlastverteilung. Die Verbindungselemente bestehen aus Innensechskantschrauben M8 x 30 und passenden Unterlegscheiben aus Edelstahl (A2), die eine korrosionsbeständige Montage ermöglichen. Zusätzlich sind acht Bautenschutzmatten mit Filzauflage enthalten, die die Dachoberfläche schützen.

Für welche Modullängen und Dachtypen ist das Set geeignet?

Das Set ist für PV-Module mit einer Länge von 1,751 m bis 2,000 m ausgelegt. Es ist speziell für Bitumendächer konzipiert und ermöglicht eine horizontale Ausrichtung der Module. Die ballastierte Verankerung sorgt für eine sichere Befestigung ohne Dachdurchdringung, was die Dachabdichtung schont und die Montage vereinfacht.

Welche Materialien und Oberflächenschutz werden verwendet?

Das Flachdachsystem besteht aus Aluminium mit einer anodisierten beziehungsweise eloxierten Oberfläche, die einen dauerhaften Korrosionsschutz bietet. Die Schrauben und Unterlegscheiben sind aus Edelstahl gefertigt, um eine hohe Beständigkeit gegen Witterungseinflüsse zu ermöglichen. Die Bautenschutzmatten mit Filz schützen die Dachoberfläche vor mechanischen Beschädigungen.

Wie erfolgt die Montage und Befestigung?

Die Montage erfolgt ballastiert, das heißt ohne Dachdurchdringung, was die Dachabdichtung erhält. Die Befestigung der DC-Kabel wird durch Befestigungsclips mit Kabelbindern sichergestellt. Die Stützen oben und unten stabilisieren das Modul in der vorgesehenen Neigung von 10 Grad. Das Windleitblech trägt zur Reduzierung von Windlasten bei und erhöht die Stabilität des Systems.

Technische Daten

• Modullänge: 1,751 m bis 2,000 m
• Neigungswinkel: 10 Grad
• Ausrichtung: horizontal
• Dachmaterial: Bitumen
• Werkstoff: Aluminium (anodisiert/eloxiert)
• Verankerung: ballastiert (Ballastträger)
• Montageart: Flachdach
• Befestigungsmaterial: inklusive
• Gewicht: 8 kg
• Schrauben: Innensechskantschraube M8 x 30 aus Edelstahl
• Bautenschutzmatten: 8 Stück, 200 x 80 x 10 mm mit Filz

Das Vaillant Photovoltaik Set Basis für 1. Reihe Flachdachsystem Süd 10 Grad bietet eine robuste und korrosionsbeständige Lösung zur Montage eines einzelnen PV-Moduls auf Bitumendächern. Die ballastierte Befestigung ohne Dachdurchdringung und die passende Auslegung für Modullängen bis 2 Meter ermöglichen eine sichere und langlebige Installation.

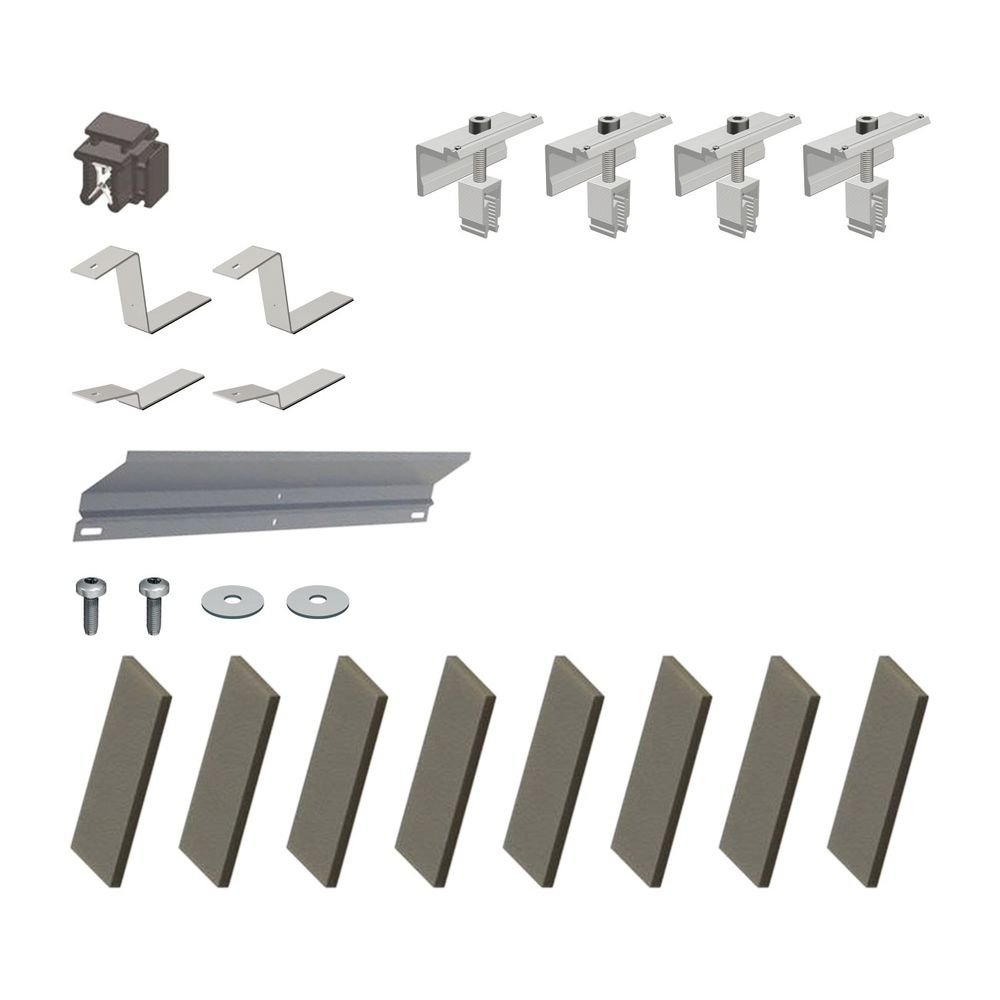

Lieferumfang

• 1x Befestigungsclip mit Kabelbinder
• 2x Stütze Oben, für Flachdachsystem Süd 10 Grad Neigung, für 1 PV-Modul
• 2x Stütze Unten, für Flachdachsystem Süd 10 Grad Neigung, für 1 PV-Modul
• 1x Windleitblech für Flachdachsystem Süd 10 Grad Neigung, für 1 PV-Modul
• 2x Innensechskantschraube M8 x 30
• 2x Unterlegscheibe M8 x 30 A2
• 8x Bautenschutzmatte mit Filz, 200 x 80 x 10 mm

Dieses Set ist eine durchdachte und materialeffiziente Lösung für die Installation eines einzelnen PV-Moduls auf Flachdächern. Die feste Neigung von 10 Grad, die ballastierte Montage ohne Dachdurchdringung sowie die robuste Aluminiumkonstruktion ermöglichen eine zuverlässige und langlebige Befestigung.
