Meltem Montageset M-WRG-II M/MB, Unterputz Massivbauweise

Montageset Unterputz
Massivbauweise

Montageset Unterputz zur nahezu
vollständigen Aufnahme des M-WRG-II-
Lüftungsgerätes bei Unterputzeinbau-
weise in der Wand.

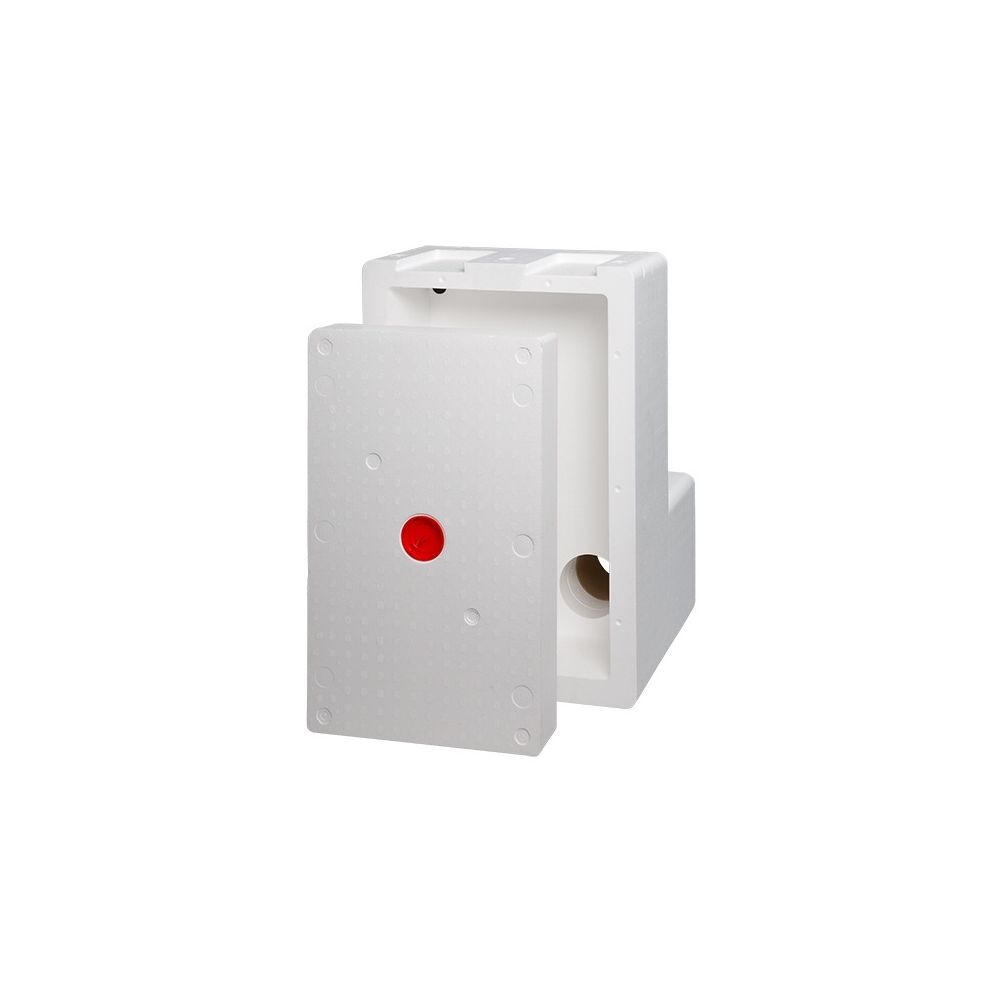

Bestehend aus Mauerkasten (Isoblock)
zum Einschäumen in die Außenwand, mit
Putzrahmen, Putzschutz- und Signal-
deckel, Kartoneinlage sowie 2 x Putz-
schutzhülse jeweils mit Verschlusskappe
als Beiputzfläche für den Außenputz,
hohe Wärmedämmung, hoher Schallschutz,
für Massivbauwände mit einem Wandaufbau
(inkl. Innen- und Außenputz sowie
Dämmung) von mindestens 24 cm,
zusätzlicher Wandaufbau (u.a. durch
Dämmung) ist jederzeit möglich, 2 Grad
Gefälle zur Führung von Außen- und
Fortluftrohr zur Außenwand im
Mauerkasten bereits berücksichtigt,
optional Kürzung der Einbautiefe bis
zu einem werkseitigen Mindestmaß von
185 mm (ohne Putzrahmen) möglich.

Material Mauerkasten/Putzschutzdeckel:
EPS Hartschaum
Wärmeleitfähigkeit (Lambda-Wert in
W/(mK): 0,035
Wärmedurchgangskoeffizient
(U in W/(m2K): 0,875
Brandverhalten nach EN 13501-1,
Klassifizierung: E
umlaufende Wanddicke (in m): 0,04
Rückwanddicke (in m): 0,04
Material Putzrahmen: ABS
Material Signaldeckel: PE
Material Putzschutzhülse:
Deckbahn KL/PE/PET, Boden PE

Abmessungen (B/H/T in mm):
434,5 x 660 x 365 (ohne Putzrahmen)
Putzrahmentiefe (in mm): 15

Typ: M-WRG-II M/MB
Artikelnummer: 200126
Fabrikat: Meltem, Alling

Hinweis:

Bei optionaler Kürzung der Einbautiefe
ist das gewünschte Maß bei Bestellung
schriftlich anzugeben. Keine Rücknahme
gekürzter Ware!

Zusätzlich empfehlen wir:

1 x Putzgewebe M-WRG-II PG
1 x Montageset Füllstück M-WRG-II M/FÜ
