Meltem Montageset M-WRG-M/MB, Unterputz Massivbauweise

Montageset Unterputz
Massivbauweise

Montageset Unterputz zur nahezu voll-
ständigen Aufnahme des M-WRG-Lüftungs-
gerätes bei Unterputzeinbauweise in
der Wand.

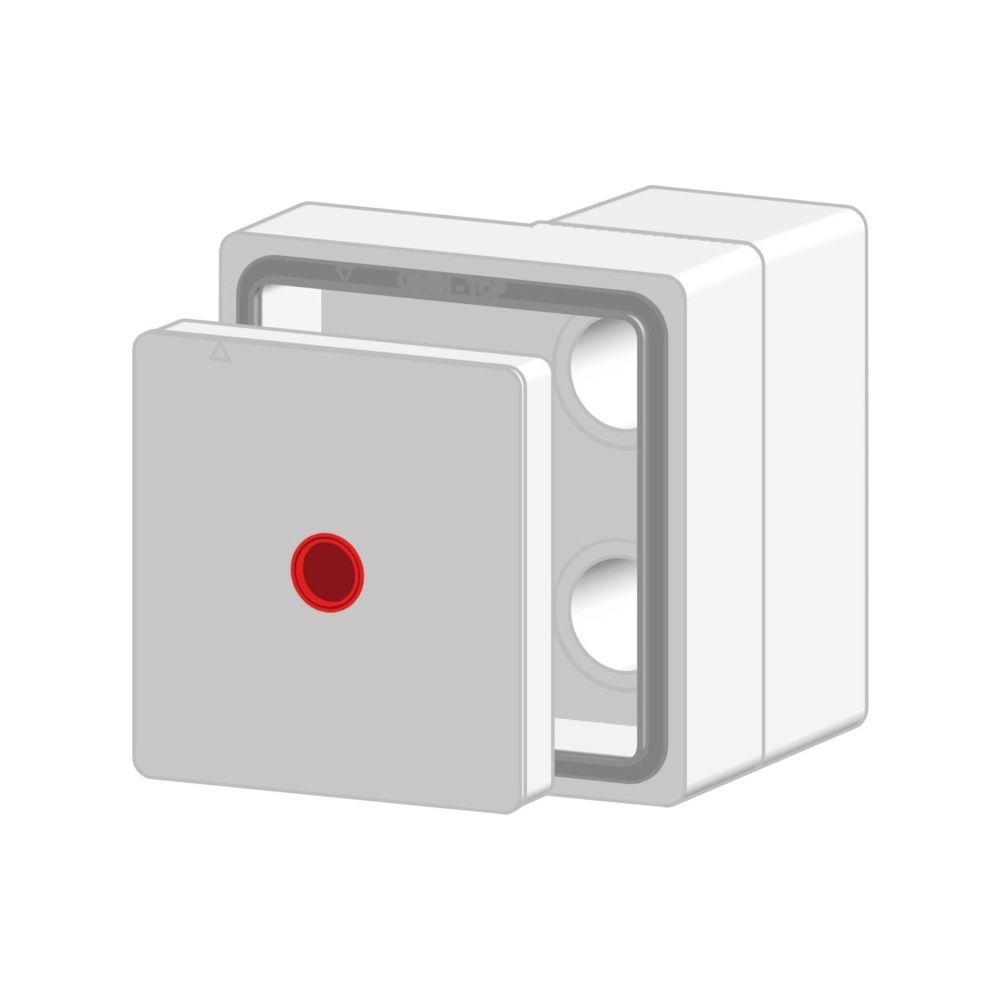

Bestehend aus Mauerkasten (Isoblock)
zum Einschäumen in die Außenwand, mit
Putzrahmen, Putzschutz- und Signal-
deckel, Kartoneinlage sowie 2 x Putz-
schutzhülse jeweils mit Verschlusskappe
als Beiputzfläche für den Außenputz,
hohe Wärmedämmung, hoher Schallschutz,
für Massivbauwände mit einem Wandaufbau
(inkl. Innen- und Außenputz sowie
Dämmung) von mindestens 20 cm, zusätz-
licher Wandaufbau (u.a. durch Dämmung)
ist jederzeit möglich, 2 Grad Gefälle
zur Führung von Außen- und Fortluftrohr
zur Außenwand im Mauerkasten bereits
berücksichtigt, optional Kürzung der
Einbautiefe bis zu einem Mindestmaß
von 173 mm (ohne Putzrahmen) möglich.

Material Mauerkasten/Putzschutzdeckel:
EPS Hartschaum
Wärmeleitfähigkeit (Lambda-Wert in
W/(mK): 0,035
Wärmedurchgangskoeffizient
(U in W/(m2K): 0,875
Brandverhalten nach EN 13501-1,
Klassifizierung: E
umlaufende Wanddicke (in m): 0,04
Rückwanddicke (in m): 0,04
Material Putzrahmen: ABS
Material Signaldeckel: PE
Material Putzschutzhülse:
Deckbahn KL/PE/PET, Boden PE

Abmessungen (B/H/T in mm):
456 x 477 x 365 (ohne Putzrahmen)
Putzrahmentiefe (in mm): 15

Typ: M-WRG-M/MB
Artikelnummer: 200018
Fabrikat: Meltem, Alling

Hinweis:

Bei optionaler Kürzung der Einbautiefe
ist das gewünschte Maß bei Bestellung
schriftlich anzugeben. Keine Rücknahme
gekürzter Ware!

Zusätzlich empfehlen wir:

1 x Putzgewebe M-WRG-PG
1 x Montageset Füllstück M-WRG-M/FÜ
