Meltem Montageset M-WRG-M, Unterputz Ständerkonstruktion

Montageset Unterputz
Ständerkonstruktion

Montageset Unterputz zur nahezu voll-
ständigen Aufnahme des M-WRG-Lüftungs-
gerätes bei Unterputzeinbauweise in
der Wand.

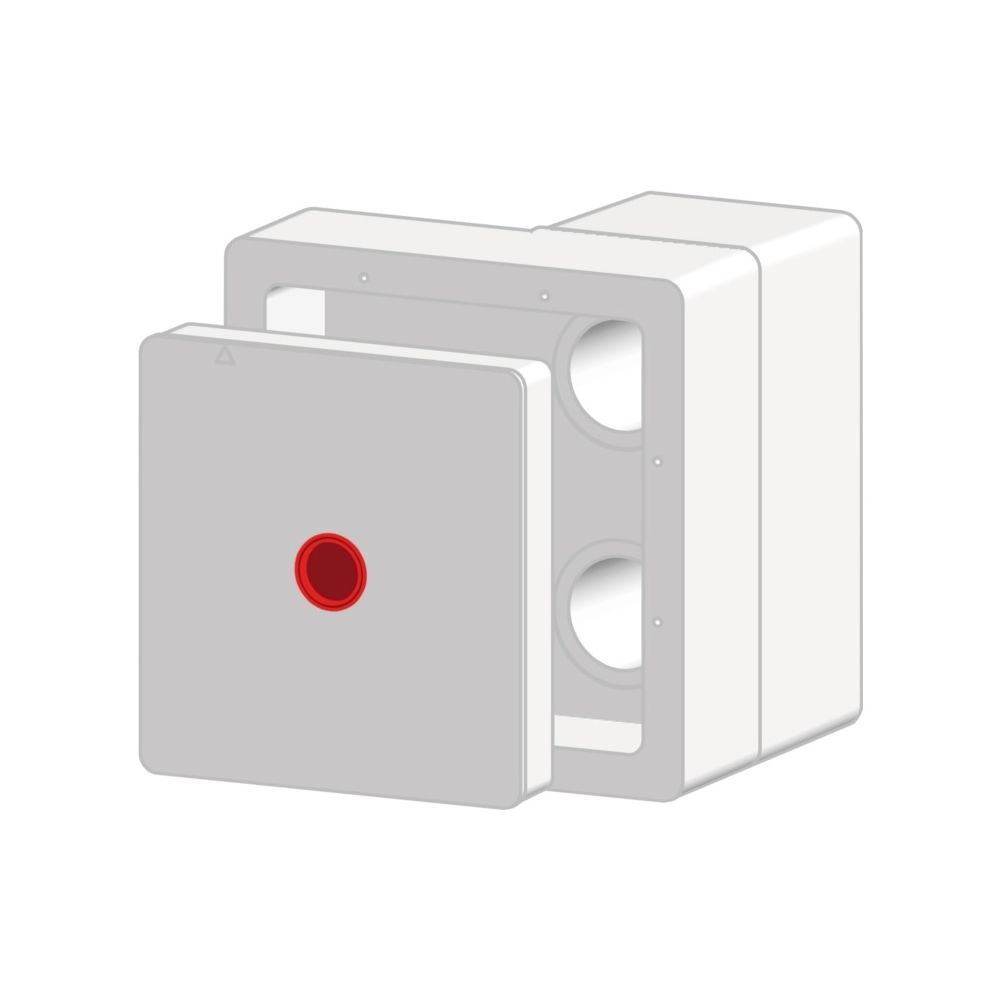

Bestehend aus Mauerkasten (Isoblock)
mit Putzschutz- und Signaldeckel,
Kartoneinlage sowie 2 x Putzschutzhülse
jeweils mit Verschlusskappe als Bei-
putzfläche für den Außenputz, hohe
Wärmedämmung, hoher Schallschutz, für
Ständerkonstruktionen mit einem Wand-
aufbau (inkl. Innen- und Außenputz
sowie Dämmung) von mindestens 20 cm,
zusätzlicher Wandaufbau (u.a. durch
Dämmung) ist jederzeit möglich, 2 Grad
Gefälle zur Führung von Außen- und
Fortluftrohr zur Außenwand im Mauer-
kasten bereits berücksichtigt, optional
Kürzung der Einbautiefe bis zu einem
Mindestmaß von 173 mm möglich.

Material Mauerkasten/Putzschutzdeckel:
EPS Hartschaum
Wärmeleitfähigkeit (Lambda-Wert in
W/(mK): 0,035
Wärmedurchgangskoeffizient
(U in W/(m2K): 0,875
Brandverhalten nach EN 13501-1,
Klassifizierung: E
umlaufende Wanddicke (in m): 0,04
Rückwanddicke (in m): 0,04
Material Signaldeckel: PE
Material Putzschutzhülse:
Deckbahn KL/PE/PET, Boden PE

Abmessungen (B/H/T in mm):
456 x 477 x 365

Typ: M-WRG-M
Artikelnummer: 200005
Fabrikat: Meltem, Alling

Hinweis:

Der Einbau in Ständerkonstruktionen ist
bauseits zu prüfen!

Bei optionaler Kürzung der Einbautiefe
ist das gewünschte Maß bei Bestellung
schriftlich anzugeben. Keine Rücknahme
gekürzter Ware!

Zusätzlich empfehlen wir:

1 x Putzgewebe M-WRG-PG
1 x Montageset Füllstück M-WRG-M/FÜ
