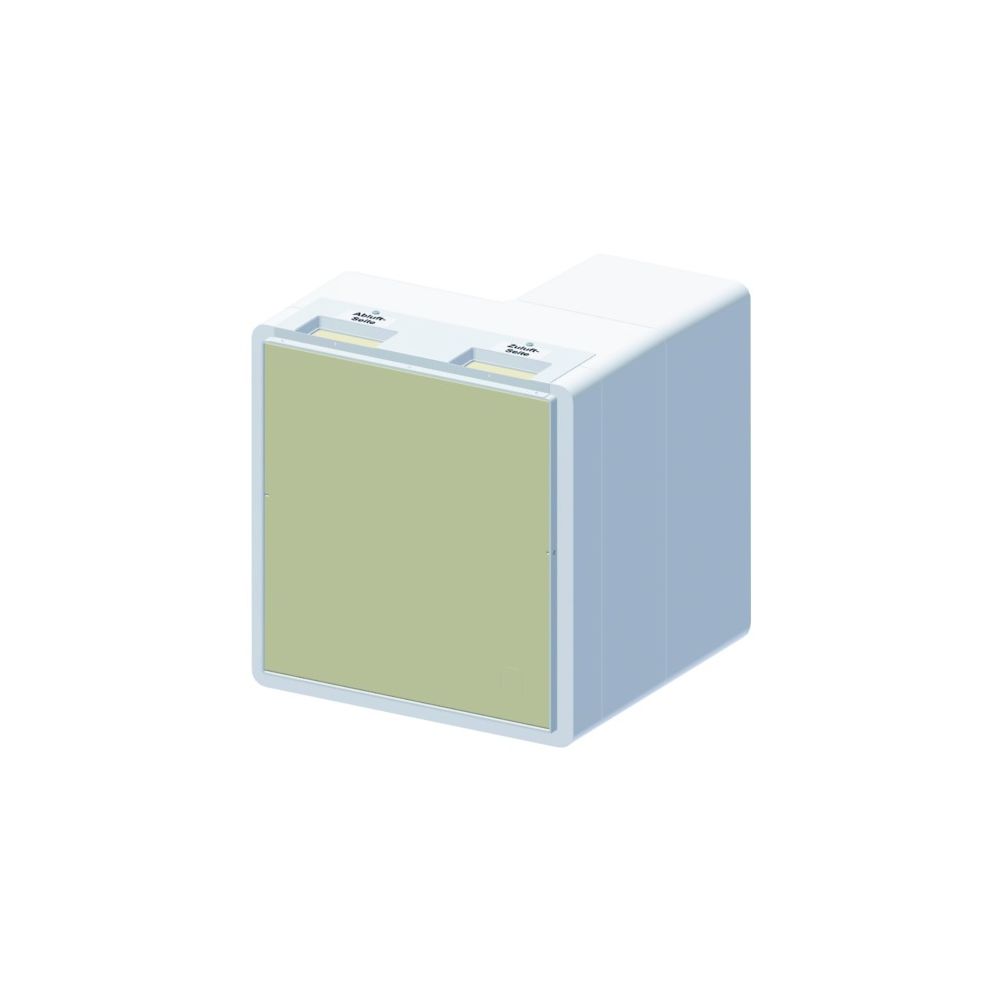

Meltem Montageset U2 Unterputz M-WRG-M/MB-U2

Montageset Unterputz
Wandintegriert U2

Montageset U2 zur vollständigen Auf-
nahme des M-WRG-Lüftungsgerätes bei
Unterputzeinbauweise in der Wand.

Bestehend aus Mauerkasten (Isoblock) mit
Putzrahmen U2 zum Einschäumen in die
Außenwand, mit Putzschutzdeckel für
Mauerkasten, Schutzdeckel sowie
2 x Putzschutzhülse jeweils mit Ver-
schlusskappe als Beiputzfläche für den
Außenputz, mit Anschlussmöglichkeit für
Flachkanal 110 x 54 mm und/oder Flex-
rohrsystem 75 mm, hohe Wärmedämmung,
hoher Schallschutz, für Massivbauwände
bzw. Ständerkonstruktionen mit einem
Wandaufbau (inkl. Innen- und Außenputz
sowie Dämmung) von mindestens 27 cm,
zusätzlicher Wandaufbau (u.a. durch
Dämmung) ist jederzeit möglich, 2 Grad
Gefälle zur Führung von Außen- und
Fortluftrohr zur Außenwand im Mauer-
kasten bereits berücksichtigt, optional
Kürzung der Einbautiefe bis zu einem
Mindestmaß von 243 mm (ohne Putzrahmen)
möglich.

Material Mauerkasten/Schutzdeckel:
EPS Hartschaum
Wärmeleitfähigkeit (Lambda-Wert in
W/(mK): 0,035
Wärmedurchgangskoeffizient
(U in W/(m2K): 0,875
Brandverhalten nach EN 13501-1,
Klassifizierung: E
umlaufende Wanddicke (in m): 0,04
Rückwanddicke (in m): 0,04
Material Putzrahmen U2: Alu,
Dicke: 2,5 mm
Material Putzschutzdeckel: Karton
Material Putzschutzhülse:
Deckbahn KL/PE/PET, Boden PE

Abmessungen (B/H/T in mm):
456 x 478 x 450,5 (ohne Putzrahmen)
Putzrahmentiefe (in mm): 15
Flachkanalanschluss (in mm): 110 x 54
Überstand Flachkanalanschluss über
Montageset (in mm): 87
Flexrohranschluss (in mm): 75
Überstand Flexrohranschluss über
Montageset (in mm): 62

Typ: M-WRG-M/MB-U2
Artikelnummer: 200276
Fabrikat: Meltem, Alling

Hinweis:

Der Einbau in Ständerkonstruktionen ist
grundsätzlich möglich aber bauseits zu
prüfen!

Bei optionaler Kürzung der Einbautiefe
ist das gewünschte Maß bei Bestellung
schriftlich anzugeben. Keine Rücknahme
gekürzter Ware!

Zusätzlich empfehlen wir:

1 x Putzgewebe M-WRG-PG
1 x Montageset Füllstück M-WRG-M/FÜ
