Reflex Exvoid Luft-Mikroblasenabscheider A DN 65, mit Flansch, 8-Loch, 10 bar

Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 65 mit Flanschanschluss und 8-Loch-Flansch ist speziell für Heiz- und Kühlsysteme sowie geschlossene flüssigkeitsgefüllte Anlagensysteme konzipiert. Er entfernt Mikroblasen zuverlässig und schnell aus dem Medium Wasser oder Wasser/Glykolgemischen bis zu einem Mischungsverhältnis von 50/50 %. Mit einem maximalen Betriebsdruck von 10 bar und einer Temperaturbeständigkeit bis 110 °C eignet sich der Abscheider für vielfältige Anwendungen, auch im Solarbereich.

Wie funktioniert der Reflex Exvoid Mikroblasenabscheider?

Der Exvoid Mikroblasenabscheider sammelt Gasblasen aus dem Flüssigkeitsstrom über ein optimiertes Abscheideelement. Die Mikroblasen werden automatisch und dauerhaft über einen integrierten, absperrbaren Großentlüfter mit 3-Wege-Ventil-Unterteil in die Atmosphäre abgegeben. Dieses Prinzip sorgt für eine effektive Betriebsentlüftung, insbesondere an Hochpunkten der Anlage.

Für welche Systeme ist der Exvoid Luft-Mikroblasenabscheider geeignet?

Der Abscheider ist für geschlossene Heiz- und Kühlsysteme ausgelegt und kann mit Wasser sowie Wasser/Glykolgemischen bis zu 50 % Glykolanteil betrieben werden. Er ist nicht für offene Systeme geeignet. Die Ausführung mit Flanschanschluss und horizontaler Bauweise ermöglicht eine flexible Integration in bestehende Anlagen, auch im Solarbereich.

Welche technischen Merkmale zeichnen den Exvoid A DN 65 aus?

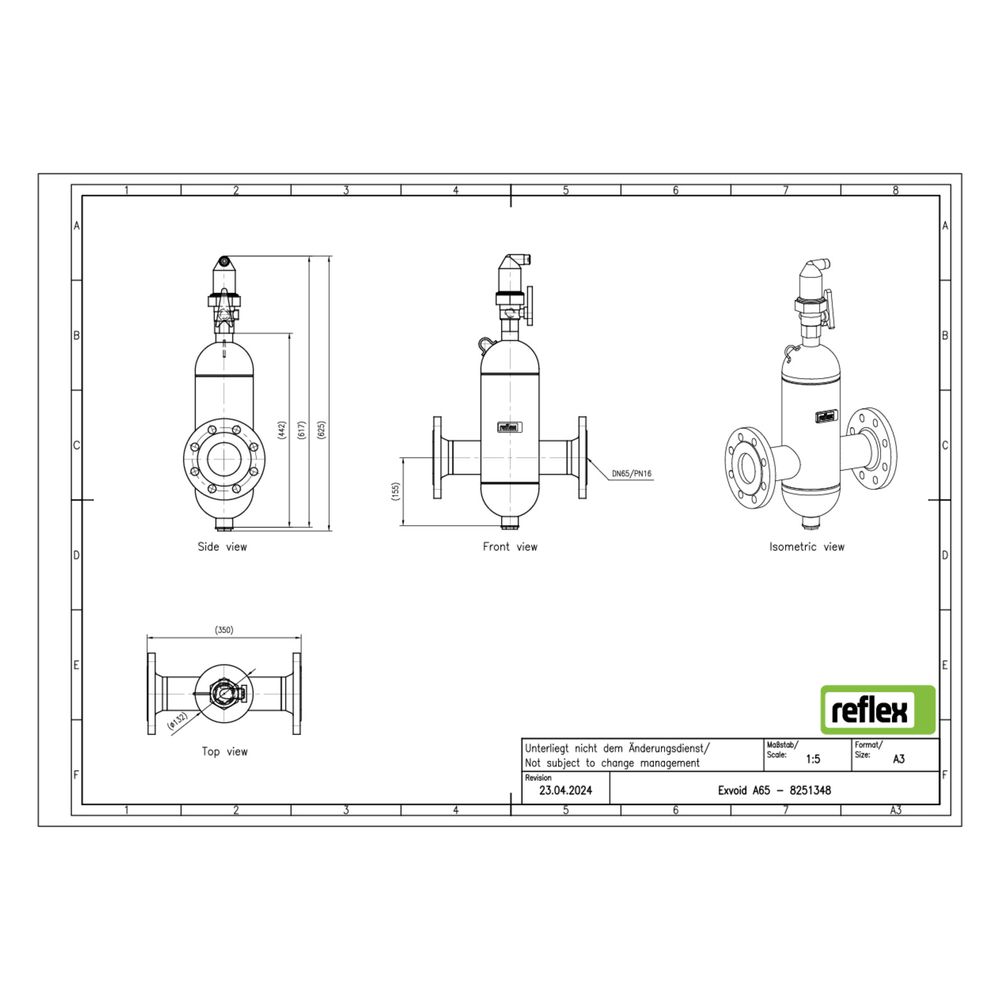

Das Gehäuse besteht aus robustem Stahl mit einem Rohraußendurchmesser von 76,10 mm. Die Baulänge beträgt 350 mm. Der Abscheider arbeitet mit einem Kvs-Wert von 121,7 und einer Durchflussleistung von 0,1 bis 20 m³/h. Die Strömungsrichtung ist variabel, und das Gerät verfügt über ein Vollstromprinzip mit Beruhigung, um eine optimale Abscheidung der Mikroblasen zu ermöglichen.

Welche Anschluss- und Betriebsparameter sind zu beachten?

Der Anschluss erfolgt über einen 8-Loch-Flansch mit Nenndurchmesser DN 65. Der maximale Arbeitsdruck liegt bei 10 bar, die Mediumtemperatur im Dauerbetrieb bei 0 bis 110 °C. Eine Reinigung während des Betriebs ist nicht möglich. Das Gerät ist mit einem automatischen Entlüfter ausgestattet, der die Luft permanent ableitet.

Technische Daten

• Anschluss: Flansch, 8-Loch
• Nenndurchmesser: DN 65
• Werkstoff Gehäuse: Stahl
• Baulänge: 350 mm
• Max. Arbeitsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 bis 110 °C
• Max. Glykol-Mischung: 50 %
• Kvs-Wert: 121,7
• Durchflussleistung: 0,1 bis 20 m³/h
• Strömungsrichtung: variabel
• Automatischer Entlüfter: ja

Der Reflex Exvoid Luft-Mikroblasenabscheider A DN 65 bietet eine zuverlässige und effiziente Lösung zur Entfernung von Mikroblasen in Heiz- und Kühlsystemen. Mit seiner robusten Stahlkonstruktion, dem Flanschanschluss und der automatischen Entlüftung unterstützt er den störungsfreien Betrieb von Anlagen bei einem maximalen Druck von 10 bar und einer Temperatur bis 110 °C.
